美规B型短款带裸露线芯电源插头

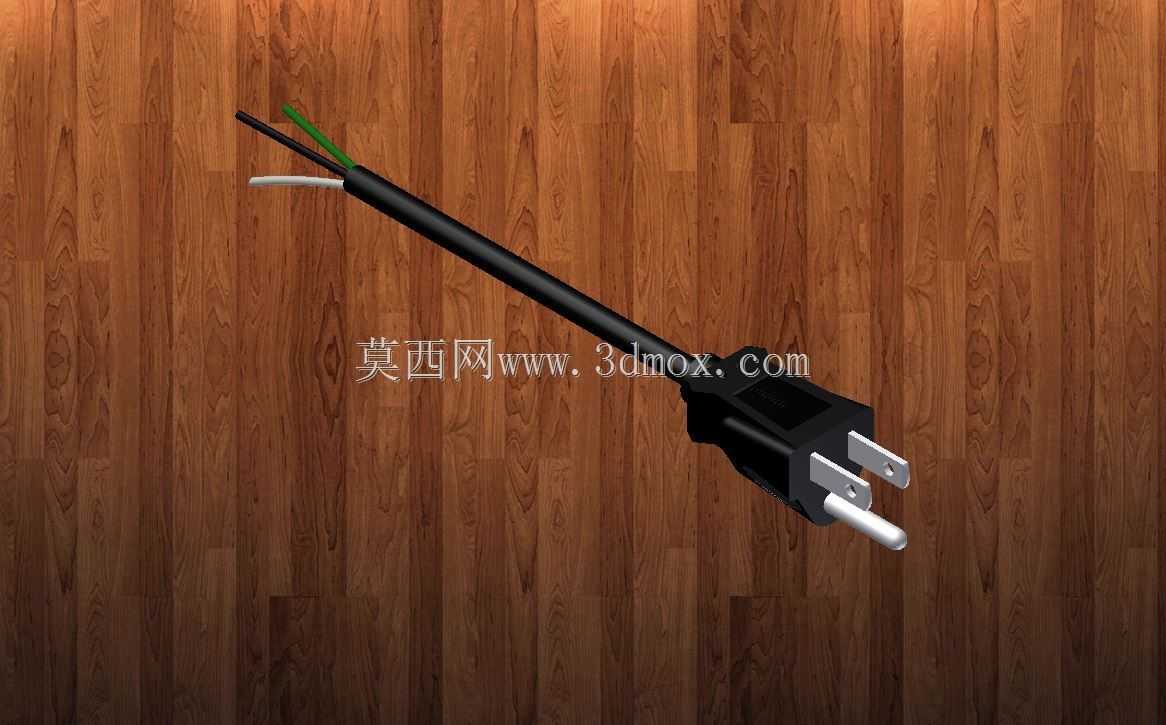

日常做消费电子、小型台式设备的结构布局时，经常会遇到内置电源模块需要外接市电的场景，这类短款带裸露线芯的B型电源插头，刚好适配设备内部空间局促、不需要长距离布线的装配需求。不同于常规带完整尾端护套的成品电源线，这款插头配套的电线长度仅4英寸，出线端直接剥除绝缘层露出内部线芯，省去了装配时二次剥线的工序，也避免了长电源线在设备壳体内部堆积弯折占用空间、干扰其他内部元器件排布的问题。从结构设计来看，插头部分采用美规B型两扁一圆插脚结构，插脚的间距、伸出长度、金属片厚度都符合北美市电接入的尺寸规范，插脚与插头本体的衔接处做了圆角过渡，插入墙面插座或插排时不会出现卡滞、插脚受力歪斜的情况，插头本体的注塑外壳做了防滑纹理设计，插拔施力时不易打滑。配套的黑色绝缘外被采用常规电源线的耐磨PVC材质，具备基础的耐弯折、抗磨损性能，能够满足设备内部固定布线的使用需求，出线端露出的两根线芯分别对应火线与零线，剥除绝缘层的长度刚好适配常规接线端子的压接尺寸，装配时可以直接压接或者焊接到设备内部的电源接线位，不需要额外修剪线芯长度。在实际选型应用中，这类短电源线插头多用于小型桌面仪器、嵌入式供电模块、DIY电子制作项目的市电接入端，因为线长较短，装配完成后多余的线缆不会外露在设备外部，整体外观更整洁，也不会因为线缆过长被拉扯导致接线松脱。建模时还原了插脚的金属倒角、插头本体的分模线、外被的细微磨砂质感，还有线芯露出部分的铜丝纹理，能够直接用于设备装配干涉检查、产品渲染展示、装配工艺模拟等场景，在做整机结构排布时，可以直接将该模型导入装配体，核对插头插入插座后与设备壳体的间隙、线缆出线方向与内部元器件的距离，避免实际生产时出现装配干涉、线缆弯折半径过小导致绝缘层破损的问题。线体部分做了可弯折的参数化调整预留，使用者可以根据实际布线需求调整线缆的弯曲形态，模拟不同走线路径下的空间占用情况，不需要重新建模就能适配不同设备的内部布局需求。
