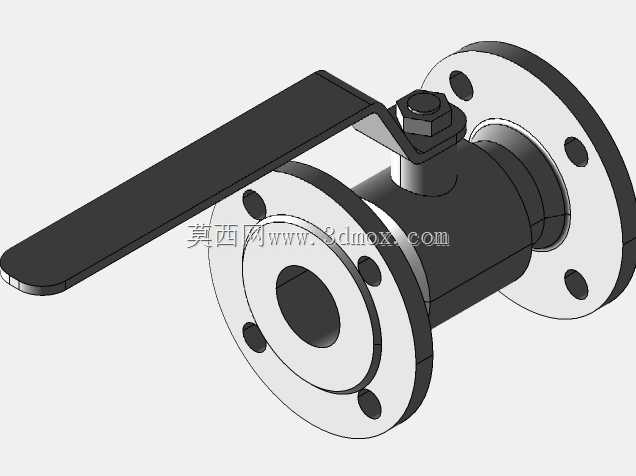

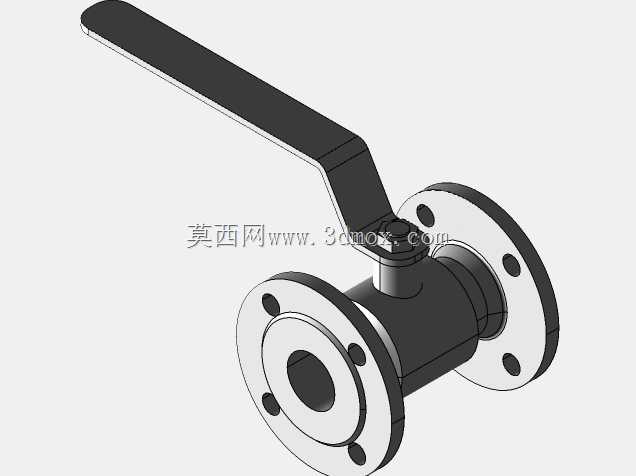

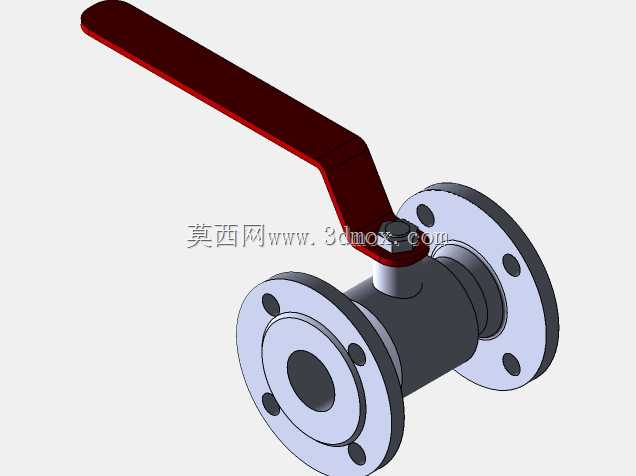

DN50PN16法兰连接手动球阀结构设计

在工业流体输送系统的设计选型环节，法兰连接球阀是中低压工况下应用极广的截断类部件，这款DN50公称通径、PN16公称压力的法兰式球阀，适配多数常规给排水、暖通循环、普通化工介质输送的管路场景，日常运维中可通过手柄90度旋转快速实现管路通断控制，相比闸阀、截止阀，其流道通畅的结构能有效降低介质输送的压损，全开状态下介质流经阀体几乎无额外阻力，也不容易在阀腔内部积存介质残留，适合输送水、轻质油品、无强腐蚀性的气态介质等。从结构设计逻辑来看，这款球阀采用侧装式浮动球结构，球体与阀座的密封副依靠介质压力实现自紧密封，低压工况下也能保证可靠的密封性能，手柄与阀杆采用扁方配合传动，避免开关过程中出现打滑失效，阀杆处设置多级密封填料结构，可防止介质沿阀杆间隙外漏，两端法兰的连接尺寸严格遵循对应压力等级的法兰标准，螺栓孔的分布圆直径、法兰密封面的粗糙度、法兰厚度都匹配常规管路法兰的安装要求，现场安装时无需额外加工适配连接件，只要匹配对应压力等级的密封垫片，穿入对应规格的螺栓对称拧紧即可完成装配。做三维建模时，首先要确认法兰端的安装边界，两端法兰的端面间距是管路布置时需要预留的核心安装尺寸，手柄的旋转半径也要纳入安装空间校核范围，避免现场安装后手柄被周边管线或支架遮挡，无法完成全开全关的操作行程。模型中球体的通孔直径与公称通径保持一致，流道做了顺滑过渡处理，没有突兀的台阶结构，能真实还原实际产品的介质流动特性，阀体的壁厚按照PN16压力等级的强度要求设计，既不会因为壁厚过薄导致承压不足，也不会因为冗余设计造成材料浪费。在设备配套场景中，这类球阀常被安装在泵组进出口、换热设备进出口、管路分支节点位置，用于设备检修时截断介质，方便运维人员在不排空整条管路介质的情况下完成局部部件的更换维修，手动操作的结构不需要额外配置气源、电源，在无辅助动力的现场场景下也能可靠操作，结构简单故障率低，日常维护仅需要定期检查阀杆填料的松紧程度，不需要复杂的保养流程。建模过程中对所有配合面都做了公差适配的结构预留，比如法兰密封面的水线结构、阀杆与填料压盖的配合间隙、球体与阀座的配合余量都在模型中有所体现，不是单纯的外观示意模型，可直接用于管路布置的干涉检查、安装模拟，也能作为同参数球阀选型时的结构参考，帮助设计人员快速确认安装空间是否满足要求，提前预判管路布置中可能出现的安装冲突问题。
