自行车V型刹车制动组件三维设计

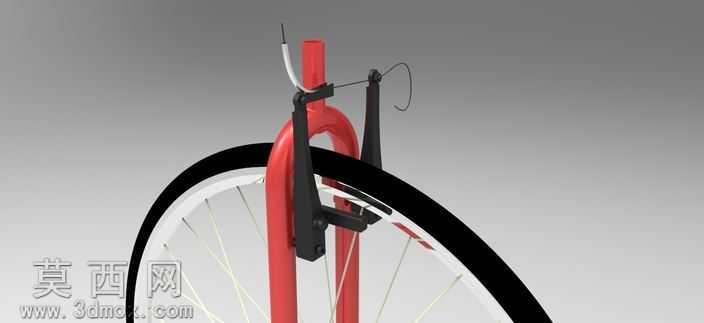

本作品为自行车V型刹车制动组件的三维建模设计成果，建模阶段依托三维设计软件完成全零件参数化构建，首先对V刹的核心组成部件进行逐一拆解建模：包含前叉安装基座、左右对称的刹车摇臂、刹车块固定座、弧形刹车皮、刹车线固定端子、回位弹簧卡位结构，以及配套的前叉竖管、前轮轮组的适配装配部分，所有零件尺寸均参照民用通勤自行车V刹的通用行业标准设定，保证各部件间的装配公差符合实际生产装配要求。建模过程中对细节结构进行了精细化还原，比如刹车摇臂上的刹车线锁紧螺丝孔位、刹车皮表面的排水防滑纹路、摇臂与基座连接的转轴卡位结构，都通过草图拉伸、切除扫描、倒角拔模等特征命令完成构建，未对结构做过度简化，确保模型可直接用于后续的结构验证、装配干涉检查工作。材质与渲染阶段，针对不同部件的实际材质属性分别赋予对应材质参数：刹车摇臂采用哑光黑色工程塑料材质，调整材质的粗糙度、反射率参数还原工程塑料的磨砂质感；前叉部分采用亮面红色烤漆金属材质，添加轻微的清漆层反射效果模拟自行车前叉的漆面质感；刹车皮采用黑色耐磨橡胶材质，调高材质粗糙度数值还原橡胶的哑光防滑特性；轮组部分分别设置黑色橡胶外胎、银色金属车圈、银色金属辐条的材质参数，金属部件添加细微的划痕纹理贴图提升真实感。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体，补光弱化阴影死黑区域，轮廓光勾勒V刹结构的边缘线条，背景采用渐变灰色突出产品主体，最终渲染图清晰展现V刹安装在前叉上的装配状态，直观呈现刹车块与车圈的配合位置、刹车线的走线布局。设计思路上，本模型围绕V刹的实际制动工作逻辑搭建装配关系，还原了摇臂绕转轴转动、刹车块同步向车圈靠拢施压的运动结构逻辑，可用于自行车配件的结构演示、骑行装备的设计参考，也可作为机械设计教学中连杆制动结构的演示案例，帮助理解对称摇臂类制动装置的结构原理与装配关系。
