多层组合式传动齿轮卡带三维结构设计

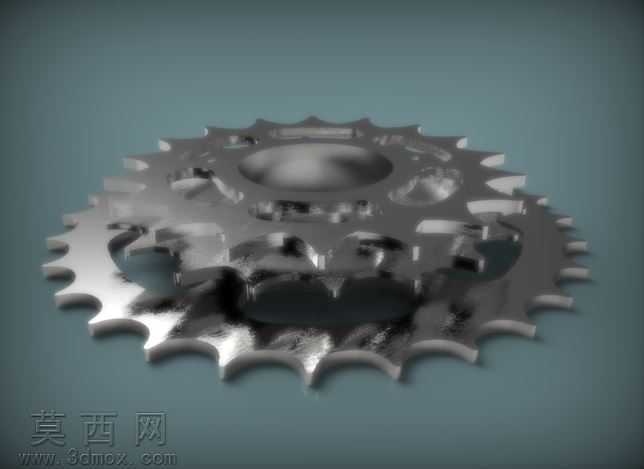

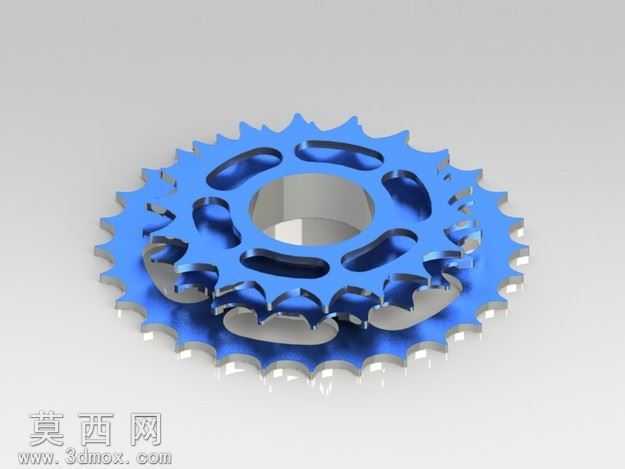

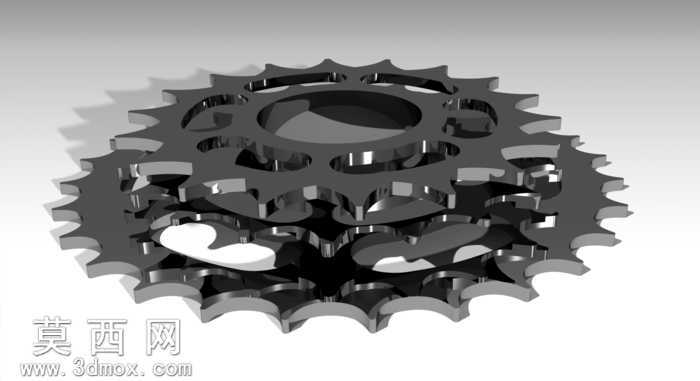

本作品为多层组合式传动齿轮卡带的三维设计成果，建模阶段依托参数化三维设计软件完成全结构搭建，首先针对齿轮卡带的应用场景确定核心传动参数，结合链传动与齿轮传动的复合传动需求，先绘制单片齿形的基准草图，严格遵循齿廓啮合的几何规范，保证齿形的渐开线轮廓精度，确保传动过程中啮合顺畅无卡滞。完成单片齿盘的参数化建模后，通过同轴装配约束将多层不同齿数的齿盘进行组合定位，每层齿盘之间设计有镂空减重结构，在保证整体结构强度的前提下，尽可能降低零件自身重量，适配轻量化传动的使用需求。齿盘的中心定位孔采用高精度同轴度设计，预留了与传动轴配合的安装基准面，孔周设置有均匀分布的定位卡槽，可实现与传动花键轴的周向固定，避免传动过程中出现相对滑移。材质渲染阶段，针对金属传动零件的特性，赋予模型高抛光合金钢材质，调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原金属零件经机加工与表面处理后的真实质感，齿面的高光反射、镂空结构处的阴影过渡都经过精细化渲染调整，清晰展现零件的结构层次与细节特征。结构设计上，多层齿盘采用一体化集成式设计，替代传统多片齿轮单独装配的结构形式，减少了装配环节的累积误差，提升了传动组件的整体同轴度，不同直径的齿层可适配不同传动比的啮合需求，实现单组件完成多档位传动切换的功能，齿形边缘做了微小的倒角处理，既可以去除机加工产生的锐边毛刺，也能降低啮合过程中的应力集中，延长零件的使用寿命。设计过程中重点考量了零件的加工工艺性，所有镂空结构均采用均匀壁厚设计，避免出现壁厚突变导致的加工变形或热处理开裂问题，齿形的加工基准与安装基准保持统一，可适配滚齿、线切割等常规机加工工艺完成生产制造，无需特殊定制工装，有效控制零件的生产制造成本。整体模型的结构细节完整，装配关系清晰，可直接用于传动系统的装配干涉校验、运动仿真分析，也可作为机械设计教学、传动方案展示的参考模型，能够直观展现复合传动齿轮组件的结构特点与设计逻辑。
