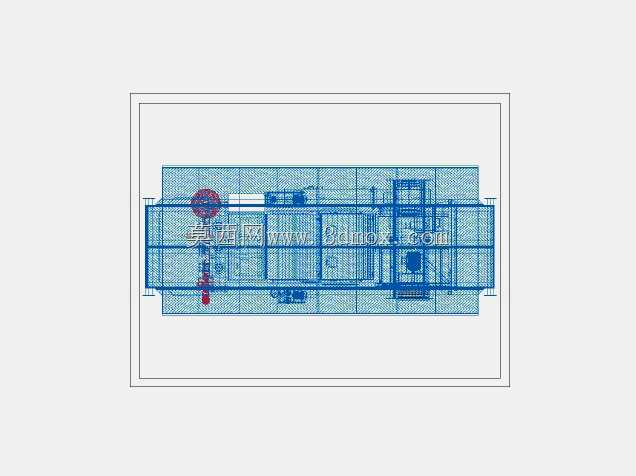

石油钻井泥浆泵FD1600结构设计方案

在陆地及海洋油气钻采作业现场，钻井液循环是保障钻进过程连续推进的核心环节，这款FD1600型号泥浆泵作为循环系统的核心动力单元，承担着将高压钻井液注入井下的关键作用，既能够携带钻头切削产生的岩屑返回地面，也能为井下钻具提供冷却、润滑介质，同时平衡地层压力避免井壁失稳、井涌等工况风险。从结构设计逻辑来看，该泵采用卧式三缸单作用往复式结构布局，动力端与液力端采用分体式模块化设计，动力端集成了曲轴、连杆、十字头传动组件，传动路径经过受力优化，曲轴采用合金钢整体锻造加工，轴颈位置做表面硬化处理，可承受长时间高负荷往复运动带来的交变载荷，十字头滑道采用镶装耐磨衬套结构，磨损后可快速更换衬套无需更换整体壳体，大幅降低现场维护的工时与成本。液力端的阀箱采用整体锻造合金钢材质，进排液阀采用锥面密封结构，密封副配对硬质合金与耐磨橡胶，能够适配含砂量较高的泥浆介质，减少冲刷磨损带来的密封失效问题，活塞组件采用自补偿式密封结构，可随运行磨损自动补偿密封间隙，延长易损件的更换周期。在安装边界设计上，整机底座采用一体化焊接钢结构，预留了与钻井平台底座的标准螺栓连接孔位，动力输入轴端的连接尺寸适配油田通用的万向传动轴规格，可直接对接柴油机组或变频电机组的动力输出，进排液法兰采用行业通用的高压法兰连接标准，可直接匹配现场现有泥浆管汇的接口尺寸，无需额外制作转换接头。整机的重心经过布局优化，卧式结构的重心高度较低，在钻井平台振动工况下可保持足够的安装稳定性，底座预留的吊装点位符合油田起重作业的常规吊点布局，方便现场转场安装时的吊装作业。在功能特性上，该泵的额定工作压力可适配中深井、深井钻井作业的循环压力需求，流量参数可通过更换不同直径的缸套进行调节，能够匹配不同井径、不同井深下的钻井液循环量要求，泵体上预留的压力传感器、温度传感器安装接口，可直接接入钻井平台的设备监控系统，实时监测运行过程中的液力端压力、动力端轴承温度等关键参数，提前预判设备故障风险。设计过程中针对易损件的更换空间做了专门预留，液力端的阀盖、活塞位置都留有足够的操作空间，现场作业人员无需拆解过多周边结构即可完成易损件的更换作业，适配钻井现场连续作业、快速维护的实际需求。
