立式带支架液压柱塞泵结构设计

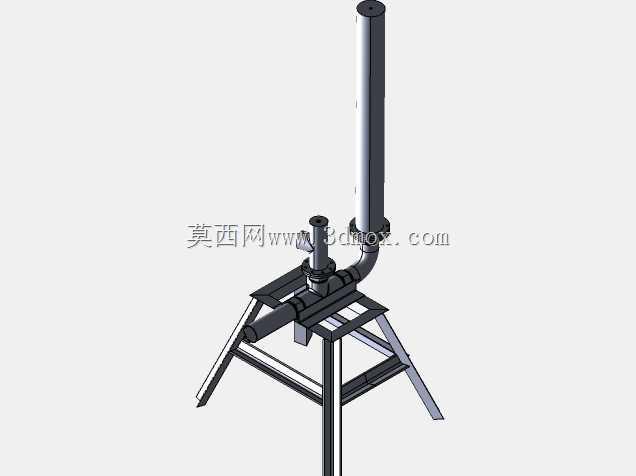

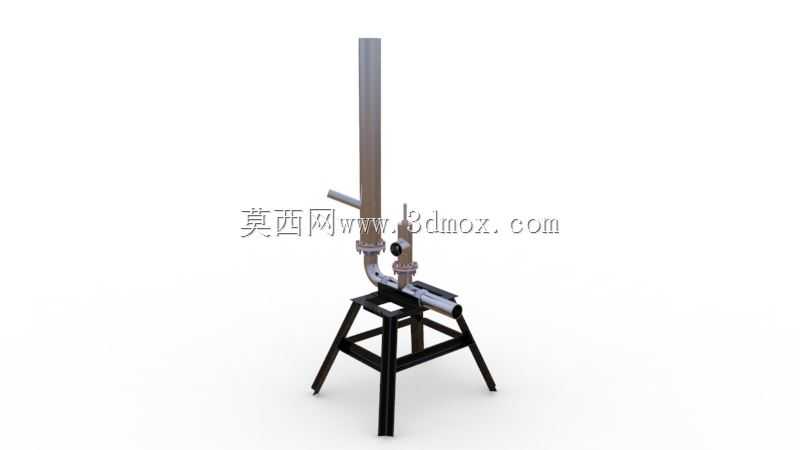

这款液压柱塞泵的结构设计，首先围绕野外无电力场景的流体增压输送需求展开，常见于小型液压机具动力供给、低压管路试压、零散点位液压油输送等工况，不需要外接持续动力源，依靠手动操作即可建立稳定压力，适配没有固定动力配置的临时作业场景。从结构布局来看，主体立式柱塞缸采用长筒式设计，垂直布置在支架上方，既预留了柱塞往复运动的足够行程，也让整体重心落在支撑机架的中心区域，避免操作过程中出现侧翻风险。进液管路从侧下方接入，通过弯头结构转向连接柱塞腔，出液口垂直向上布置，能够直接对接高压输送软管，减少管路弯折带来的压力损失。支撑机架采用方管焊接的三脚支撑结构，三根支腿向外倾斜展开，底部接触面积大于上部泵体的投影面积，安装时不需要额外打地脚螺栓，放置在平整硬质地面即可稳定作业，支腿之间的横向连接杆件同时承担脚踏受力的作用，操作时可以脚踩横杆固定设备位置，避免按压柱塞时设备移位。设计过程中优先考虑了操作的人机工程性，柱塞操作手柄的高度设置在成年人站立时手臂自然下垂可握持的区间，往复施力时不需要过度弯腰或者抬臂，长时间操作的疲劳度更低。管路连接位置全部采用标准法兰对接结构，密封槽预留了常规O型圈的安装位置，能够耐受常规液压系统的工作压力，不会出现渗漏问题。泵体与支架的连接采用螺栓紧固方式，后期维护时可以快速将泵体从支架上拆卸，单独更换密封件或者柱塞配件，不需要整体拆解机架结构。从安装边界来看，设备整体占地范围不超过0.3平方米，垂直高度适配常规作业空间的高度要求，即使在狭小的设备检修巷道内也能放置使用。进液口和出液口的接口尺寸匹配通用液压软管规格，不需要额外制作转接头即可接入现有液压管路，柱塞的行程设计兼顾了排量和操作力的平衡，单次往复的排液量能够满足小型液压执行元件的动作需求，操作力控制在单人可轻松施加的范围内，不需要额外增加助力结构。整体结构没有复杂的电控或者精密传动部件，环境适应性强，在多粉尘、轻微潮湿的户外工况下也能稳定工作，日常维护只需要定期检查柱塞密封件的磨损情况，补充润滑脂即可，不需要复杂的保养流程。
