透明外壳单缸曲柄滑块传动机构模型

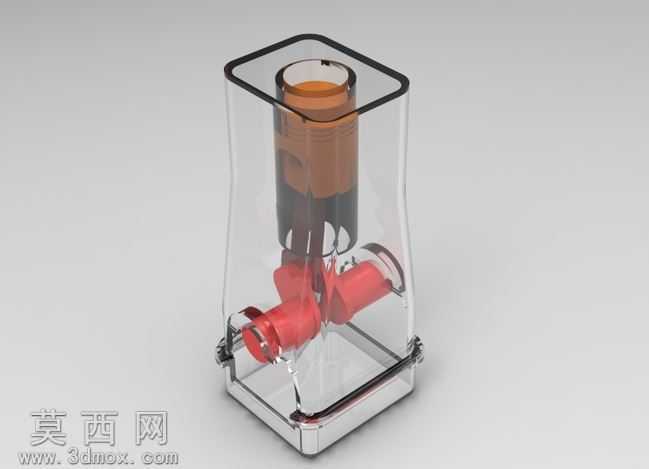

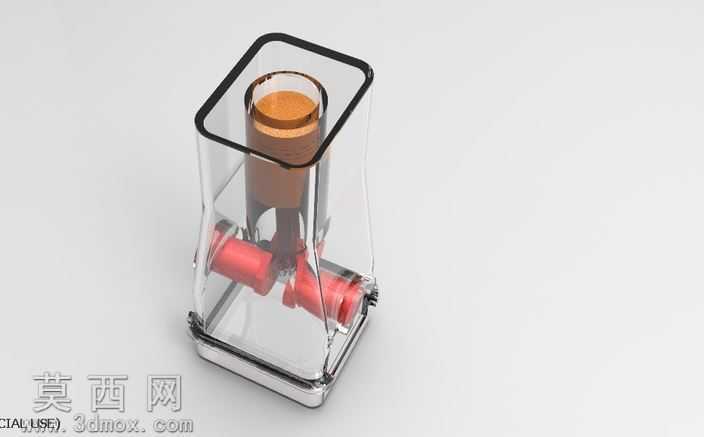

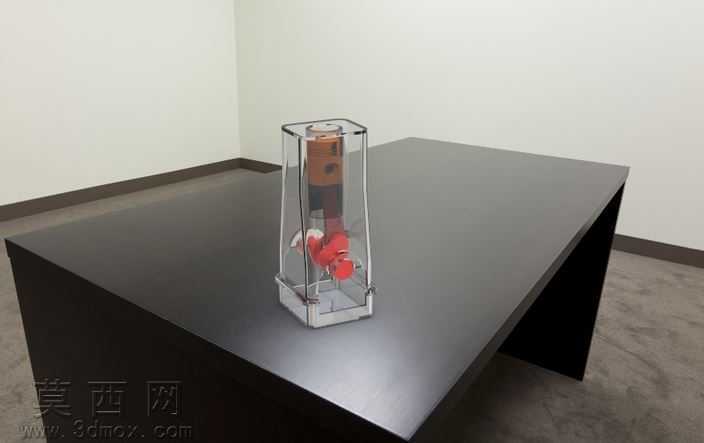

本作品为单缸曲柄滑块传动机构的三维建模作品，采用专业三维工程软件完成全参数化建模，整体结构还原了内燃机核心动力转换单元的经典布局。建模过程中首先完成核心运动部件的参数绘制：先确定曲柄回转中心的基准坐标，绘制带配重平衡块的曲柄零件，匹配对应尺寸的曲柄销与连杆大端的配合公差，再绘制连杆杆身的变截面结构，保证杆身两端轴孔的同轴度符合装配要求，随后完成活塞部分的建模，还原活塞销座、活塞环槽的细节结构，保证活塞与连杆小端的铰接配合精度。外壳部分采用透明可视化设计，建模时先绘制上下端的硬质安装边框，再生成四周的透明罩体曲面，对罩体边缘做圆角过渡处理，既保证外壳的装配密封性，又能完整展示内部的运动结构。材质渲染阶段，为内部曲柄、连杆等运动承载部件赋予亮红色金属烤漆材质，突出核心运动构件的视觉辨识度；活塞部分采用暖橙色耐高温工程塑料材质，还原真实活塞的材质特性；上下安装边框采用镀铬亮面金属材质，提升整体结构的精致感；透明罩体采用高透亚克力材质，调整材质的折射率与反射参数，既保证通透度可以清晰观察内部结构，又添加轻微的边缘折射效果提升真实感，背景采用浅灰色渐变影棚环境，添加柔和的区域光照明，避免透明材质出现过曝或死黑的渲染问题，同时生成柔和的阴影增强模型的立体感。设计思路上，该模型重点突出曲柄滑块机构的运动原理展示效果，通过透明外壳的设计无需拆解即可观察曲柄回转运动转换为活塞直线往复运动的全过程，各运动副的配合间隙按照实际机械设计标准预留，可直接用于运动仿真演示，验证曲柄转角与活塞行程的对应关系，也可作为机械原理教学的可视化演示载体，帮助理解往复式动力机械的核心传动逻辑，所有零件的建模参数均符合常规小型单缸动力装置的尺寸比例，结构无干涉，装配关系完整。
