环形多工位组合式机械执行机构设计

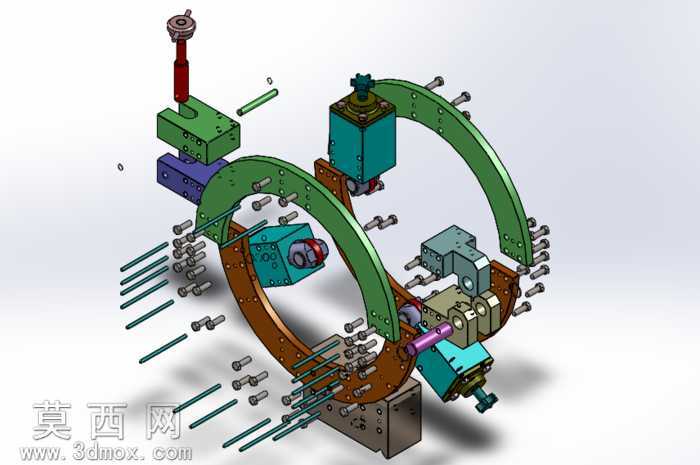

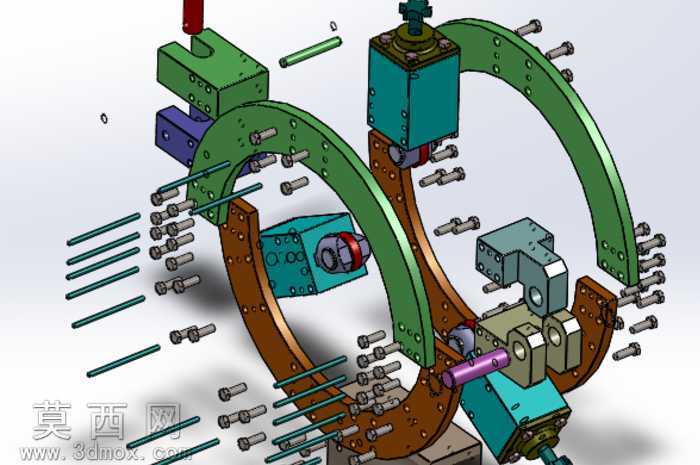

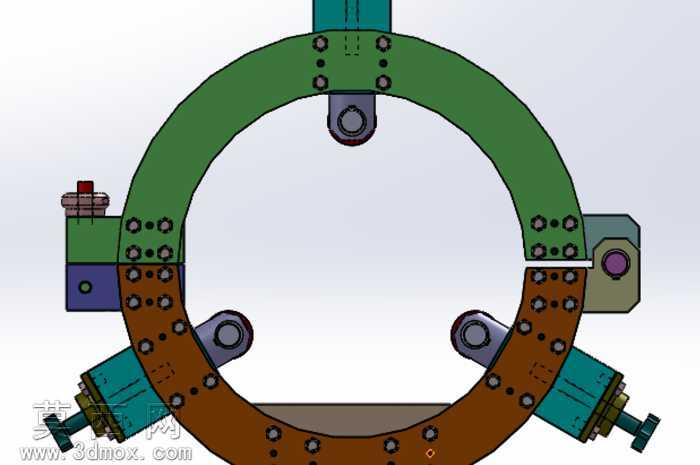

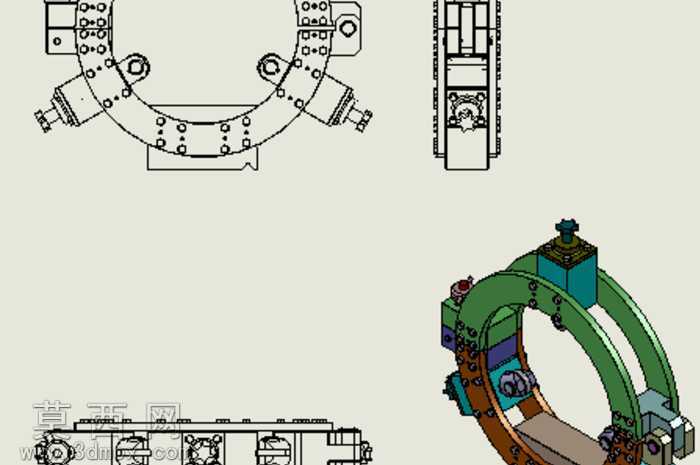

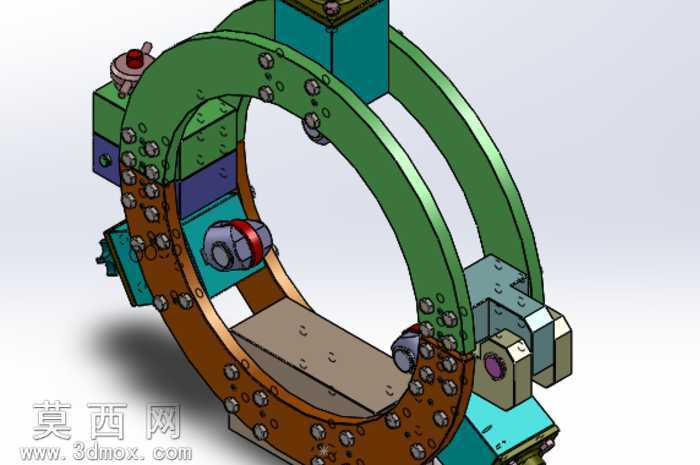

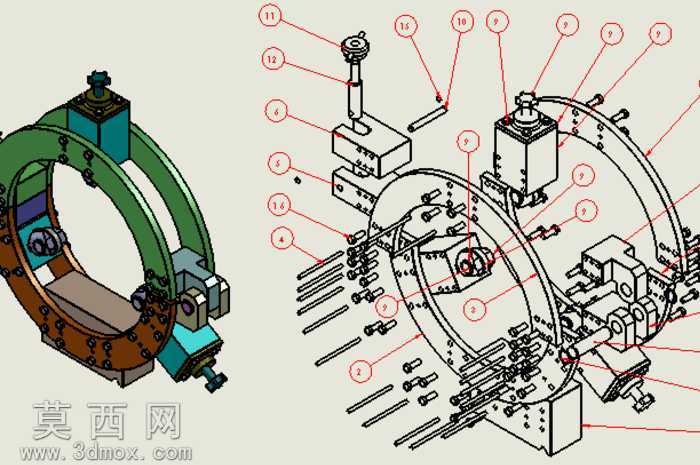

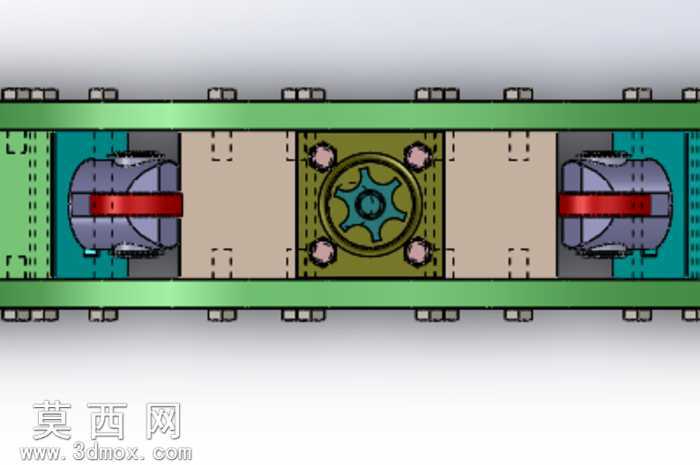

本作品为环形多工位组合式机械执行机构的三维建模成果，建模过程严格遵循机械设计的装配逻辑与公差规范，首先完成基础环形支撑骨架的参数化建模，通过精准的圆弧曲率、安装孔位阵列参数设定，保证双环拼接结构的同轴度与装配贴合度，为后续功能组件的挂载提供稳定的结构基准。建模阶段对每一类功能执行模块进行独立的零件拆解与特征构建，涵盖直线伸缩执行组件、角度调节模块、定位锁紧单元等不同功能部件，对零件上的螺纹孔、定位销孔、安装卡槽等细节特征进行完整还原，所有零件的配合面均按照实际装配要求设置对应公差，确保虚拟装配过程中无干涉、无错位，能够完整呈现机构的实际装配关系。材质渲染阶段根据不同零件的实际应用材质进行区分设置，环形支撑主体采用金属结构钢材质，通过调整金属粗糙度、反光度参数还原金属构件的哑光金属质感；执行组件的外壳部分根据功能差异分别设置工程塑料、阳极氧化铝合金等不同材质属性，紧固件类零件采用镀锌钢材的亮面金属质感，不同材质的色彩与质感区分清晰，能够直观分辨不同功能模块的边界与结构组成。结构设计上采用环形对称布局，沿环形支撑的周向均匀布置多组不同功能的执行组件，可实现多工位同步作业或顺序作业的功能需求，各执行组件可根据实际工况需求调整安装角度与伸出行程，模块化的组件设计支持单独拆卸更换与功能拓展，降低后期维护与改造成本。设计思路围绕紧凑化、多功能集成的方向展开，将多组独立执行单元整合在环形支撑结构上，相比传统直线排布的多工位结构大幅缩减设备整体占用空间，同时环形的工位流转路径能够缩短工序间的移动距离，提升作业效率，所有组件的安装位置均经过干涉校验，保证各执行单元在动作过程中不会发生碰撞，预留的安装孔位也支持后续新增功能组件的拓展需求，整体结构兼顾刚性与功能灵活性，可适配多种自动化作业场景的执行端需求。
