双气路输出电解干电池结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:259342
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计
  • 双气路输出电解干电池结构设计

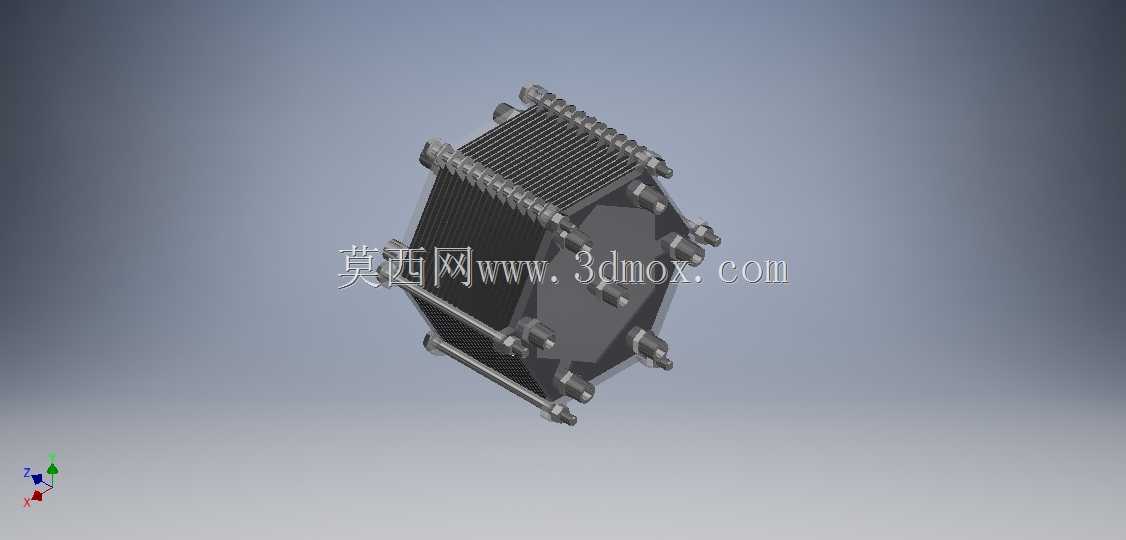

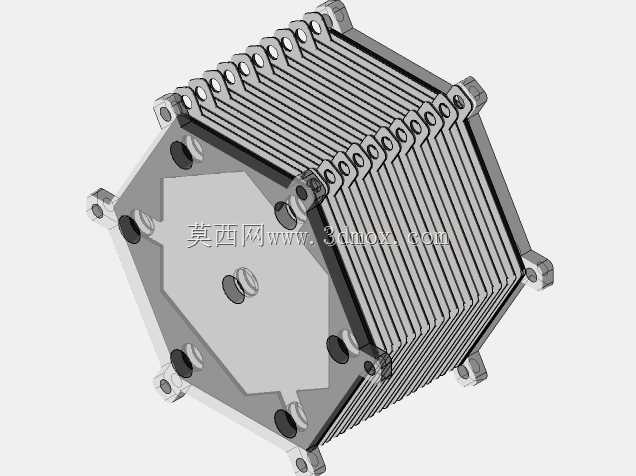

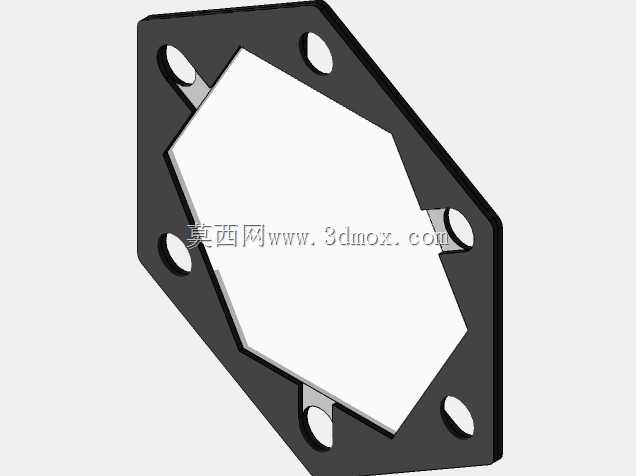

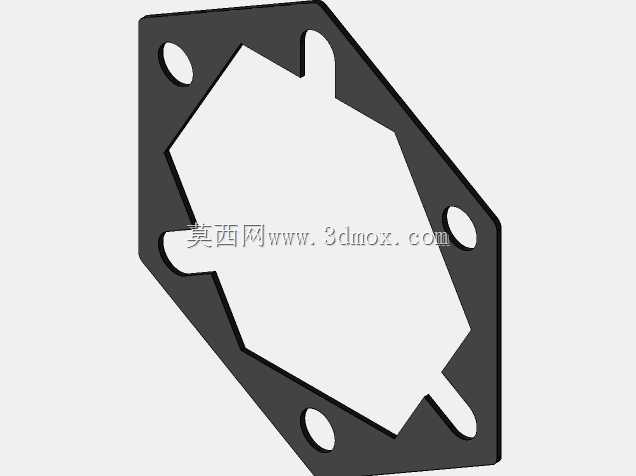

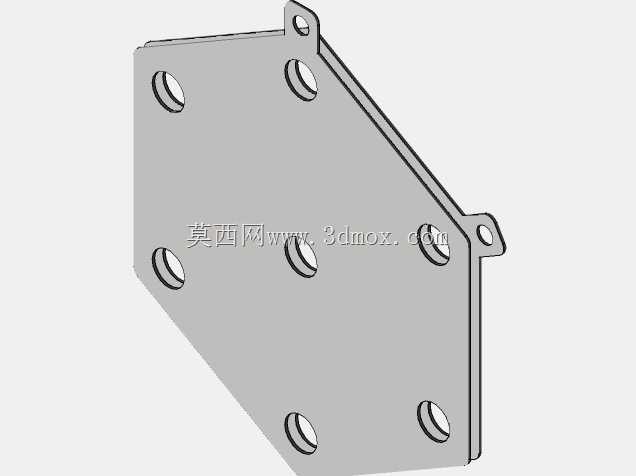

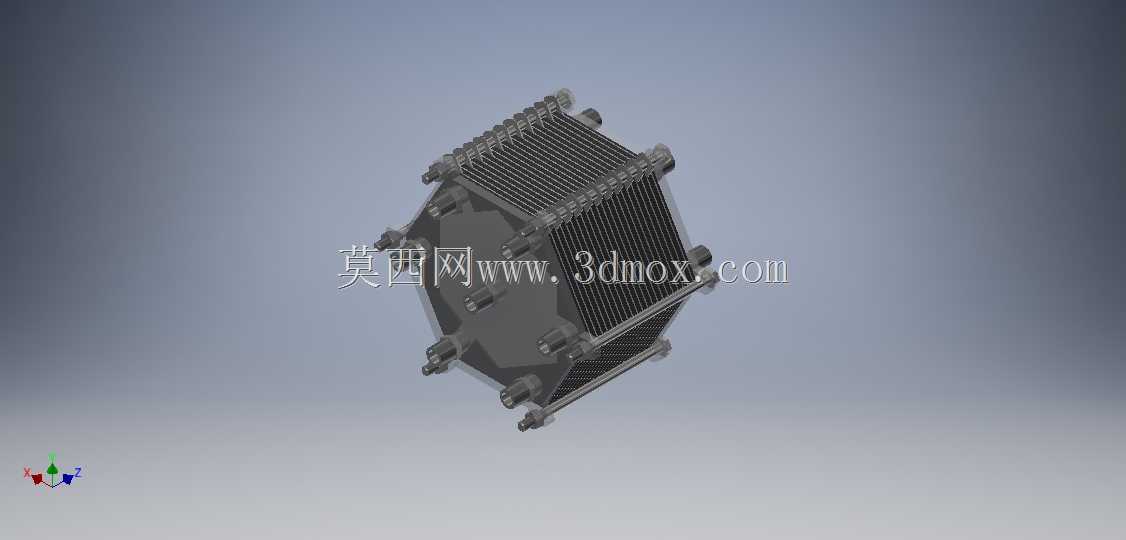

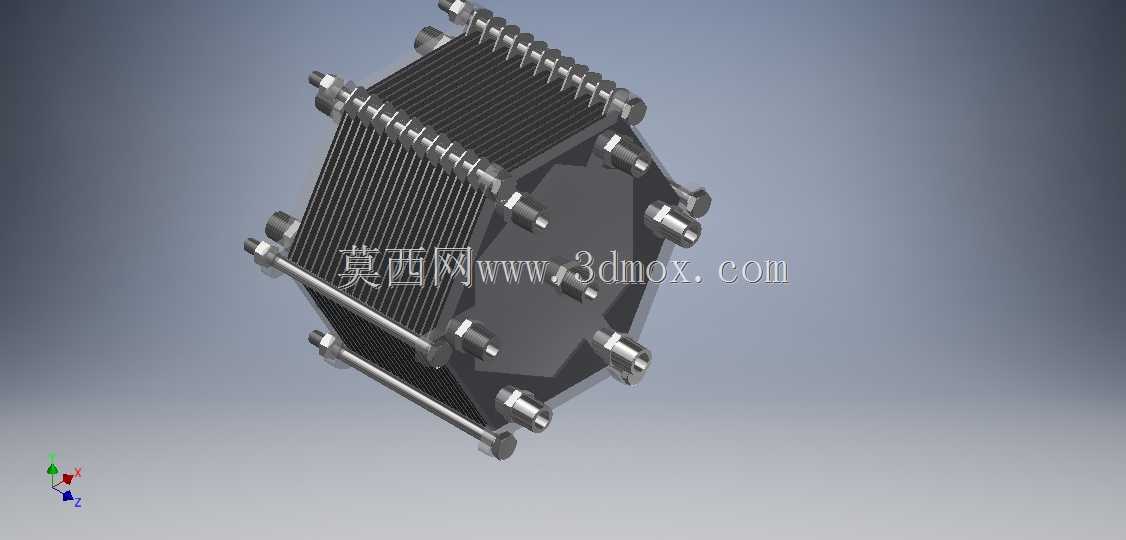

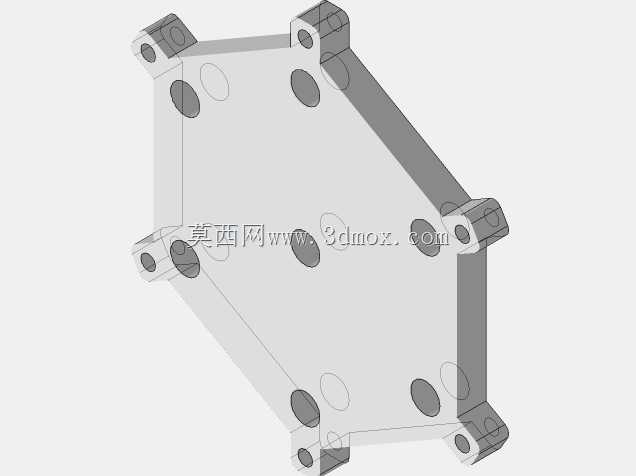

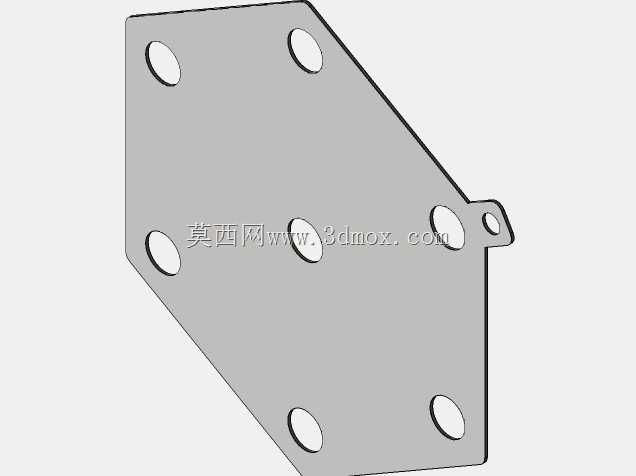

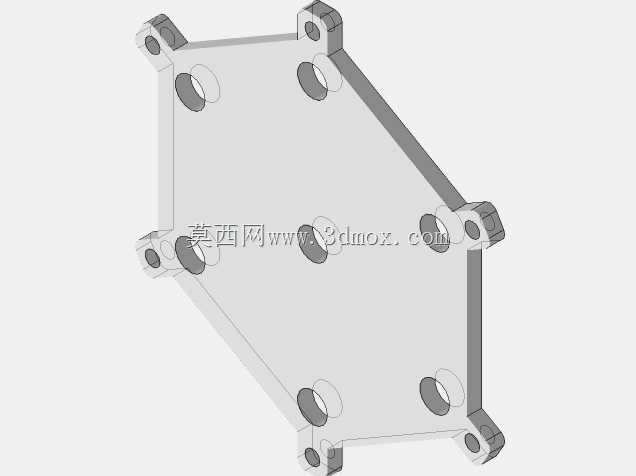

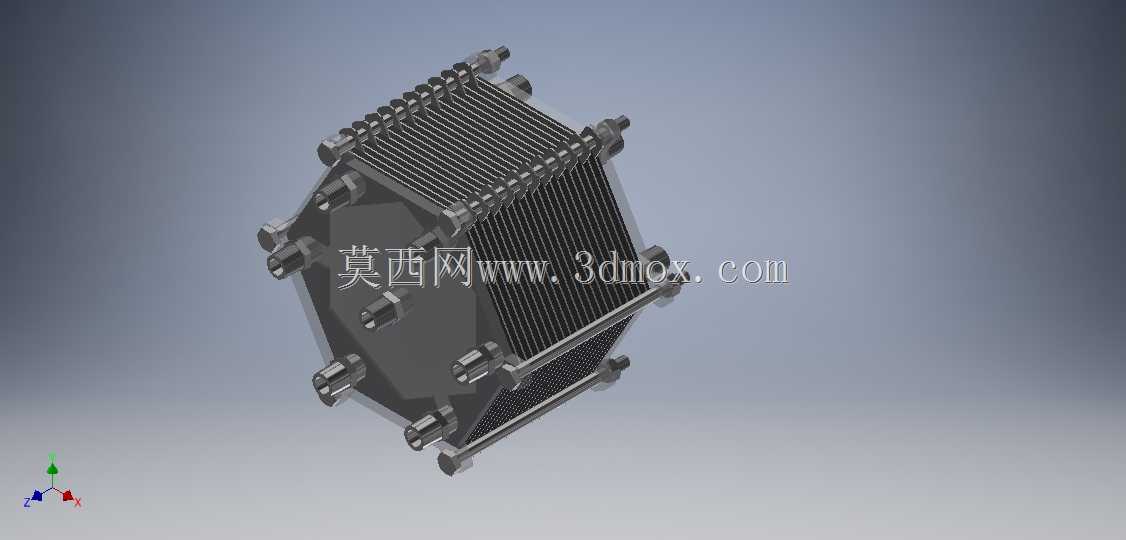

在分布式制氢、小型实验供能、便携应急电源这类场景中,传统一体式电解产气装置往往存在气路混杂、输出压力不稳、集成度不足的问题,这款双输出结构的电解干电池,正是针对这类细分场景的结构优化方案。从结构设计逻辑来看,整体采用堆叠式层压架构,核心反应单元以层叠排布的极板组为主体,极板间通过密封胶条完成气液隔离,避免电解过程中电解液渗漏以及氢气、氧气的串气问题。周向布置的拉紧螺栓贯穿两端端板,通过均匀控制螺栓预紧力,保证整组极板的压紧力一致,既可以降低接触电阻提升电解效率,也能让密封结构的受力更均匀,延长密封件的使用寿命。两端的端板上分别预留独立的气体输出接口,氢气、氧气各自通过独立流道从对应端板引出,不需要额外在外部加装气路分离装置,减少了外接管路的连接点,也就降低了气路泄漏的概率。从安装边界来看,整体采用近似正多边形的柱体结构,周向的拉紧螺栓均匀分布在端板边缘,安装时可以通过端板上预留的安装孔位完成固定,不需要额外设计复杂的夹持工装,不管是集成到小型便携制氢设备中,还是作为实验台架的独立产气单元,都能快速完成装配。实际使用过程中,电解液通过端板上预留的注液口完成加注,注液口位置设计在端板下部,配合极板间的导流槽,可以让电解液均匀充满整个反应腔,避免局部缺液导致的极板干烧问题。独立的双气路输出设计,还可以在输出端分别加装压力调节阀、流量计,根据实际需求单独调控两路气体的输出压力与流量,适配不同的使用需求——比如给小型燃料电池供氢时,可以单独调控氢气路的输出压力匹配燃料电池的进气要求,氧气路可以直接收集储存或者按需排放。结构设计上还考虑了日常维护的便利性,松开周向的拉紧螺栓就可以逐层拆解极板组,方便清理极板表面的积垢、更换老化的密封件,不需要整体报废整个单元,降低了长期使用的维护成本。极板表面的流道采用微沟槽设计,既可以增大极板与电解液的接触面积提升反应效率,也可以让电解产生的气体快速顺着沟槽汇入端板的集气腔,减少气泡在极板间的滞留,降低气阻对电解效率的影响。端板上的接口全部采用标准管螺纹设计,可以直接和市面上通用的气动管路接头匹配,不需要定制特殊转接头,进一步降低了集成适配的难度。
