阿尔法斯特林引擎结构设计方案

　　在分布式供能、教学实验装置以及小型余热回收场景中，斯特林发动机凭借外燃式的工作特性，始终占据着不可替代的应用位置，这款阿尔法构型的斯特林引擎，正是针对小功率动力输出需求完成的结构设计。不同于常见的贝塔、伽马构型，阿尔法型采用双活塞独立布置的结构形式，动力活塞与配气活塞分置于两个独立气缸内，能够实现更高的压缩比与热效率，在小尺寸工况下的动力输出稳定性更具优势。从实际应用场景来看，这类小功率斯特林引擎既可以作为高校工程热物理专业的教学演示教具，帮助学生直观理解斯特林循环的热力过程，也可适配小型太阳能集热装置、低温余热回收系统，将低品位热能转化为旋转机械能输出，甚至在偏远无电区域搭配小型发电机，即可实现离网式小功率供电。

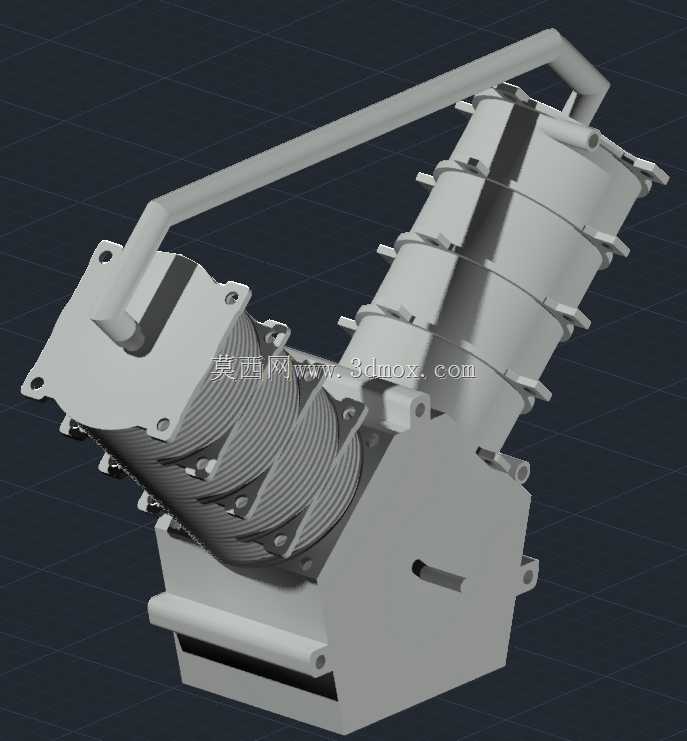

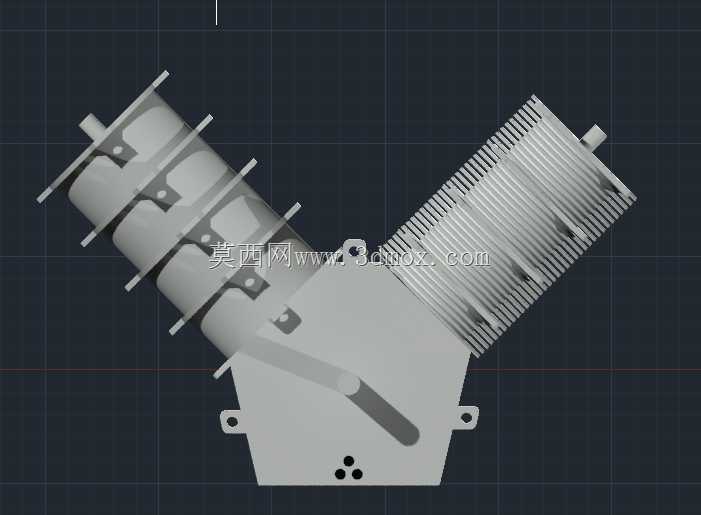

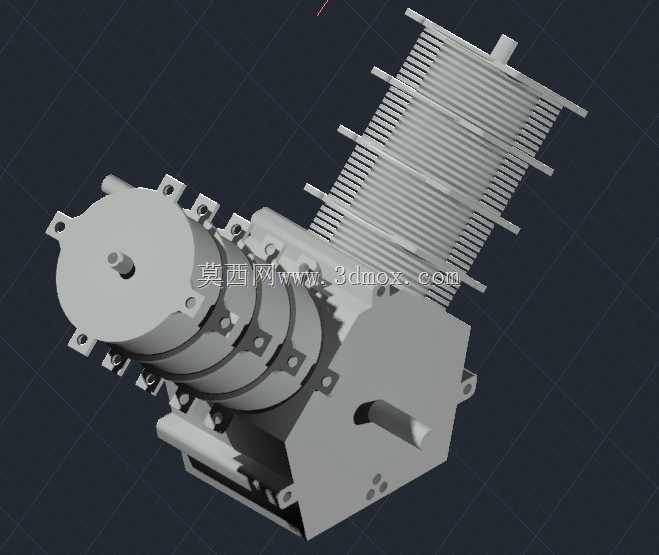

　　从功能特性上看，这款引擎的核心换热段采用了密集肋片式的冷却结构，肋片沿气缸轴向平行排布，通过增大与空气的接触面积提升散热效率，保证冷端气缸能够维持在合理的工作温度区间，避免因冷热端温差不足导致循环效率下降。动力输出端采用偏心曲轴结构，将两个活塞的往复直线运动转化为曲轴的旋转运动，曲轴的偏心距经过匹配计算，能够保证配气活塞与动力活塞的运动相位差维持在90度左右，契合斯特林循环的相位要求，让工质在冷腔、热腔、回热器之间的流动时序符合热力循环的设计逻辑。气缸体之间采用层叠式密封结构，通过多道环形密封槽搭配密封件，减少工质泄漏，斯特林发动机作为闭式循环动力装置，工质密封性能直接决定了整机的输出效率与运行稳定性，这部分结构在设计时充分考虑了装配公差的补偿空间，降低加工精度带来的密封失效风险。

　　在设计思路层面，这款引擎优先兼顾了加工可行性与装配便捷性，所有零部件均采用常规机械加工工艺即可完成生产，无需特殊定制的异形刀具或复杂加工工序。机身主体采用一体化的安装基座，将两个气缸安装位、曲轴轴承座、冷却肋片连接位集成在同一基体上，减少了分体式装配带来的累积误差，同时提升了整机的结构刚性，降低运行过程中的振动幅度。热端气缸采用薄壁结构设计，减少热量从热端向冷端的传导损失，同时预留了加热源的安装接口，可适配酒精灯、太阳能聚光罩、工业余热导流罩等多种加热形式，拓展了设备的适用场景。

　　从外形尺寸与安装边界来看，整机沿曲轴轴向的长度与冷却肋片的排布长度匹配，肋片的外轮廓尺寸经过核算，在自然对流冷却条件下即可满足额定工况的散热需求，无需额外加装强制风冷风扇，简化了整机结构。安装基座上预留了四个对称布置的安装孔位，可直接固定在实验台架或配套设备的安装面上，安装孔的位置公差按照通用小型动力装置的安装规范设计，能够适配多数现有实验台架的安装孔距。曲轴的输出端采用标准轴径设计，可直接连接联轴器、带轮或小型发电机，无需额外定制转接件，降低了后续配套的成本。

　　在结构细节处理上，活塞与气缸之间的配合间隙经过反复校核，既保证活塞往复运动的顺畅性，避免出现卡滞问题，又尽可能减小配合间隙带来的工质泄漏。回热器的安装位置设置在冷热气缸之间的流道内，采用高比表面积的填充结构，能够在工质往复流动过程中实现热量的存储与释放，提升循环的热效率，流道的通流截面经过计算，保证工质流动阻力处于合理区间，减少不必要的泵气损失。整机的运动部件均做了动平衡校核，曲轴上配置了平衡块，抵消活塞往复运动产生的惯性力，降低运行时的振动与噪声，提升设备运行的平稳性与使用寿命。
