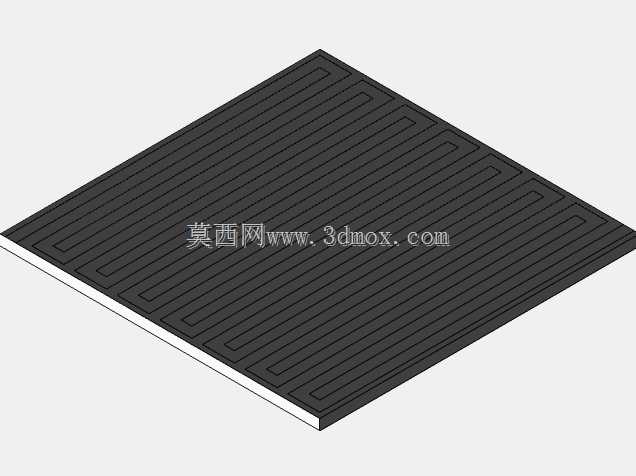

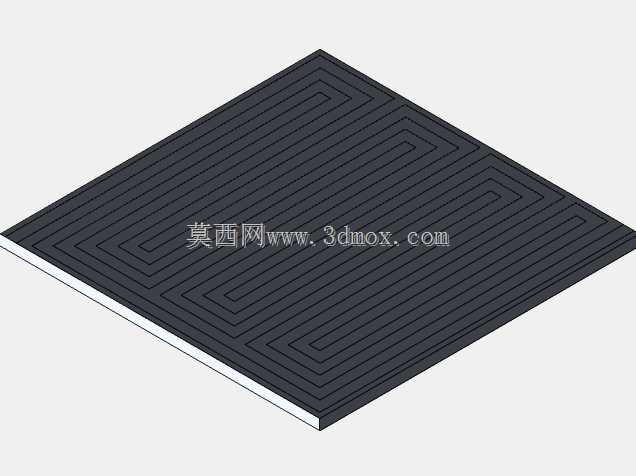

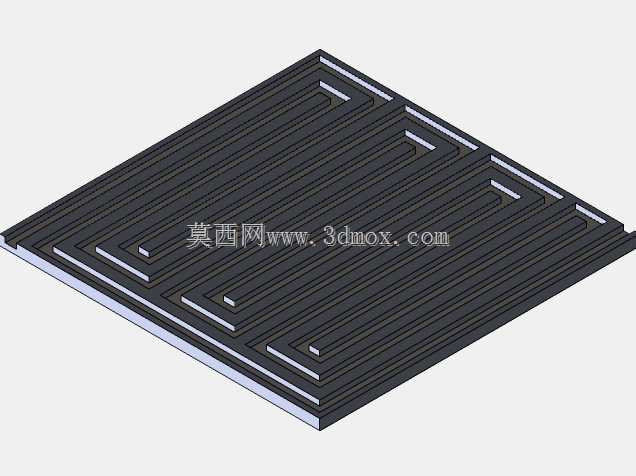

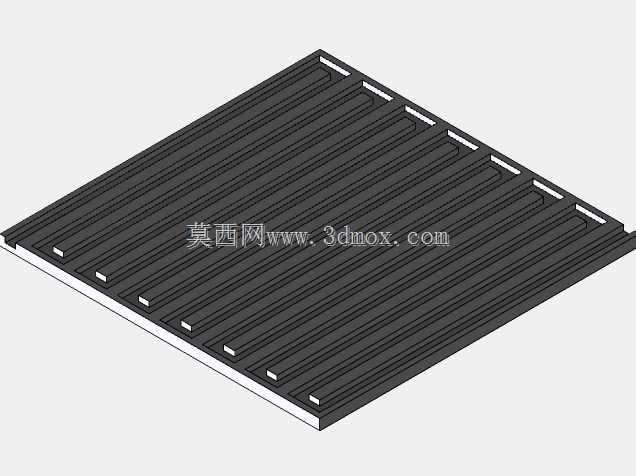

燃料电池冷却用蛇形流道散热结构

该结构应用于质子交换膜燃料电池电堆的单电池冷却回路，是保障电堆工作温度区间稳定的核心换热部件，直接对应燃料电池运行过程中电化学反应放热的导出需求，适配车用、固定式发电站等多场景下的燃料电池热管理系统。实际运行中，蛇形流道内部通去离子冷却介质，多为配比后的乙二醇水溶液，流道下方的石墨基体直接与膜电极组件的双极板侧贴合，将反应产生的焦耳热、反应热快速传导至冷却介质，通过介质循环将热量带至外部散热器完成换热，避免局部热点造成膜电极穿孔、催化剂失活等不可逆损伤。设计阶段优先考虑流道的均温性，采用等截面平行蛇形排布，单条流道的弯折处做圆角过渡，降低冷却介质的流动阻力，减少循环泵的功耗损失；流道的肋条宽度与流道宽度做匹配设计，既保证足够的接触面积降低接触热阻，又避免肋条过宽导致流道覆盖区域不足引发的面内温度差过大。外形采用与单电池活性区域完全匹配的矩形薄板结构，厚度方向与双极板厚度保持一致，安装时直接嵌入双极板的冷却腔层，四周的密封槽与电堆整体的密封胶线对齐，不存在额外的安装突出结构，不会改变电堆的整体堆叠尺寸边界。建模过程中对流体域与固体域做了明确的分割，流体域为蛇形空腔部分，固体域为高导热石墨基体，两个域的接触面做共节点处理，可直接导入仿真软件做流固耦合换热分析，无需额外进行几何修复；流道的进出口位置设置在结构的同一侧边，与电堆整体的冷却介质进出管路布局匹配，避免外接管路弯折带来的装配干涉。实际选型匹配时，可根据电堆的额定功率调整流道的总长度、单流道的截面尺寸，适配不同发热量下的冷却介质流量需求，肋条的平面度公差控制在微米级，保证与双极板、膜电极的贴合紧密性，防止冷却介质渗漏到反应气路中引发电堆故障。
