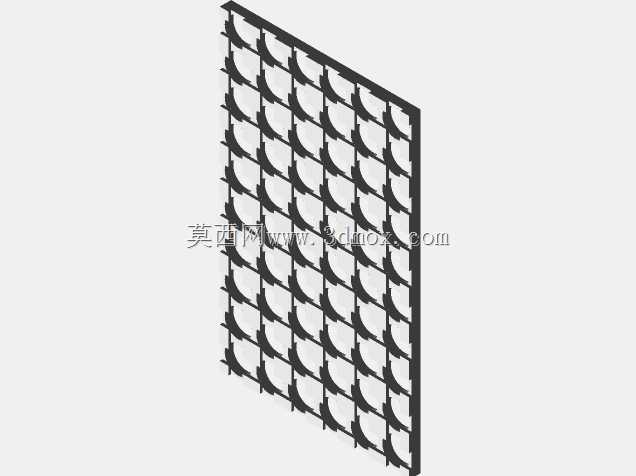

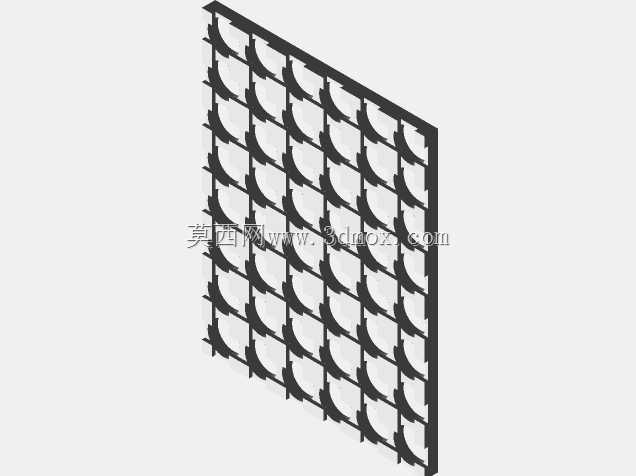

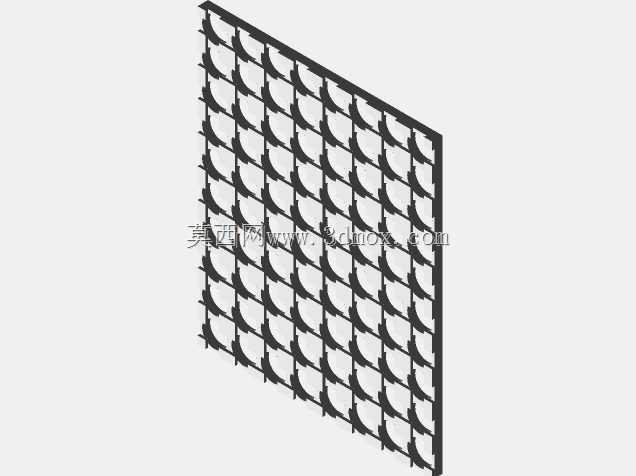

18650锂电池6串10并组合固定支架结构

在储能电源、电动两轮车、后备UPS、小型便携储能设备的电池包开发环节，18650圆柱电芯的排布固定一直是结构设计的核心环节，这款支架正是针对6串10并共60颗18650电芯的成组需求开发的定位固定构件。从实际成组工艺来看，这类支架需要同时兼顾电芯定位精度、组间散热间隙、装配容错空间三个核心维度，设计时首先要匹配18650电芯的标准外径，每个卡位的内圈做了微弧导向结构，电芯压装时可以自动导正，不会出现卡滞刮破电芯蓝膜的问题，相邻卡位之间的连接筋做了等厚设计，既保证整体支架的结构强度，不会在电芯入组后出现翘曲变形，又能在相邻电芯之间留出均匀的通风间隙，避免大电流充放电时电芯热量堆积形成局部热点。

从安装边界来看，这款支架为平板式矩阵排布结构，整体厚度适配单颗18650电芯的端部定位需求，通常电池包会采用上下两片支架对夹的方式，分别固定电芯的正极端与负极端，支架边缘预留了与电池包外壳、串并联镍带的避让空间，不需要额外做二次裁切加工就能直接适配常规的电池仓尺寸。设计时特意将每个电芯卡位的抱紧力控制在合理区间，既不会因为间隙过大导致电芯在受振动时出现移位、焊点脱落的问题，也不会因为抱紧力过大造成电芯外壳受挤压变形，引发内部短路风险。

在实际应用场景中，这类支架可以直接适配便携户外电源的电池模组装配，也能用于电动工具、低速电动车的电池包组装，矩阵式的排布结构让串并联镍带的走线更加规整，每个电芯的极耳位置都对应统一的定位基准，自动化点焊机可以直接定位焊接，不需要额外做治具校准，能大幅提升电池包的装配效率。支架的镂空结构除了散热之外，还能在电池包出现热失控风险时，给高温气体留出溢出通道，避免密闭空间内压力快速累积，提升电池组的整体安全性能。不同于一体式注塑的硬连接结构，这款支架的连接筋做了微形变余量设计，当电芯因为循环充放电出现轻微膨胀时，支架可以通过微小形变吸收膨胀应力，不会出现应力集中导致支架开裂的问题，适配长期循环使用的需求。
