AES系列管壳式热交换器结构设计

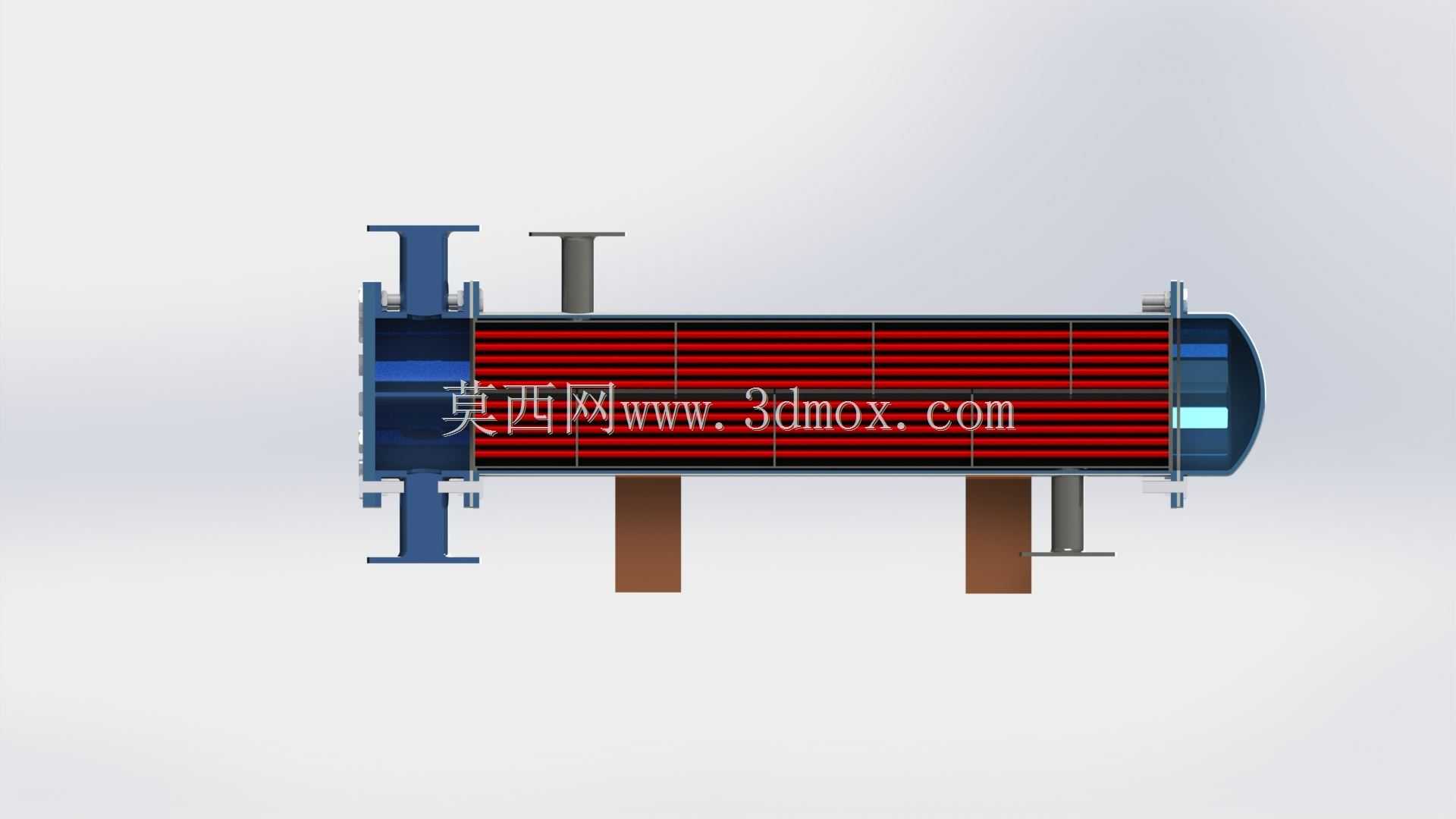

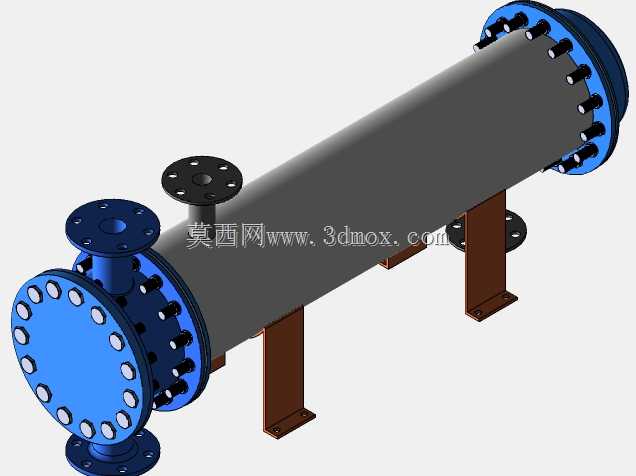

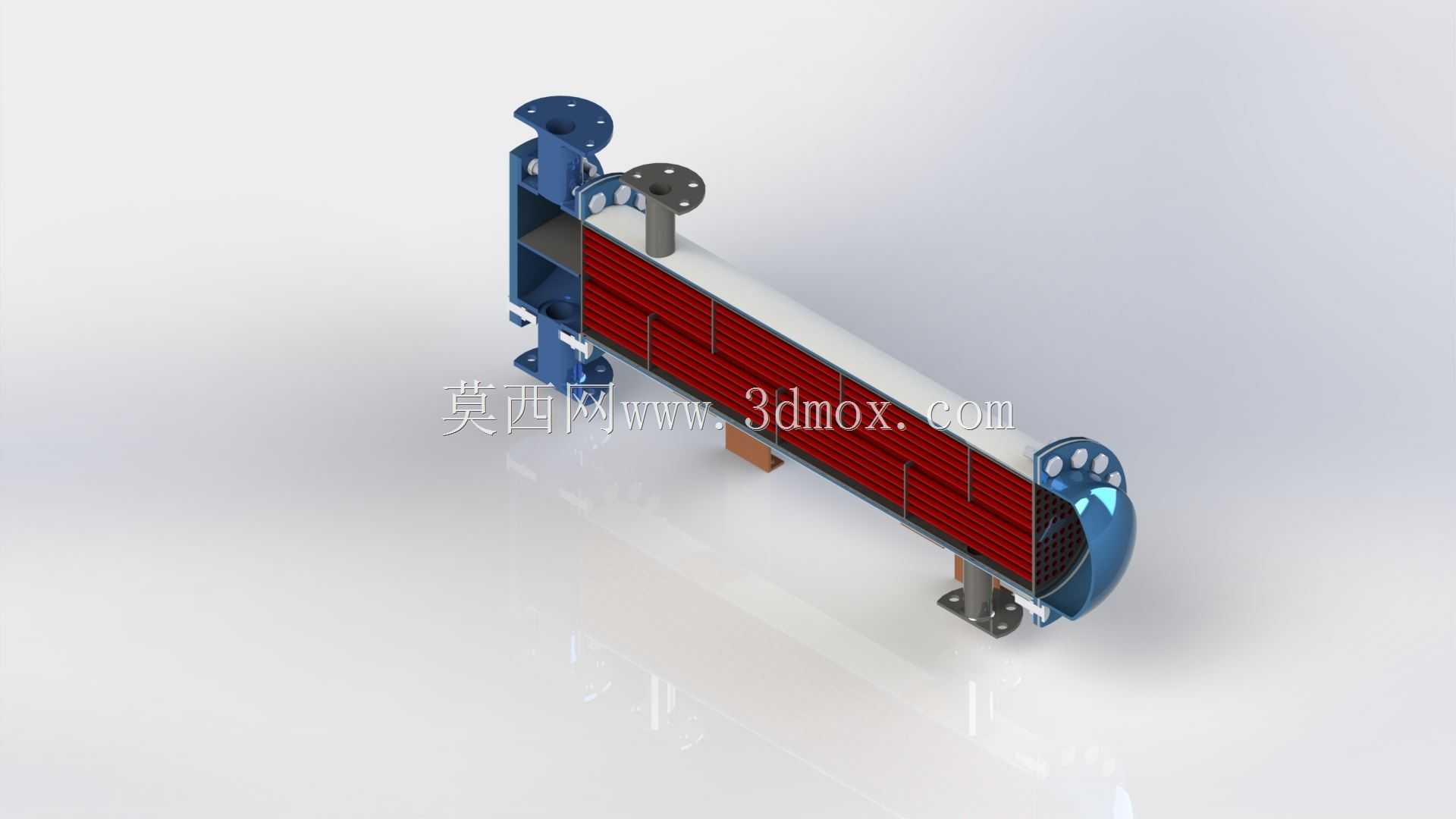

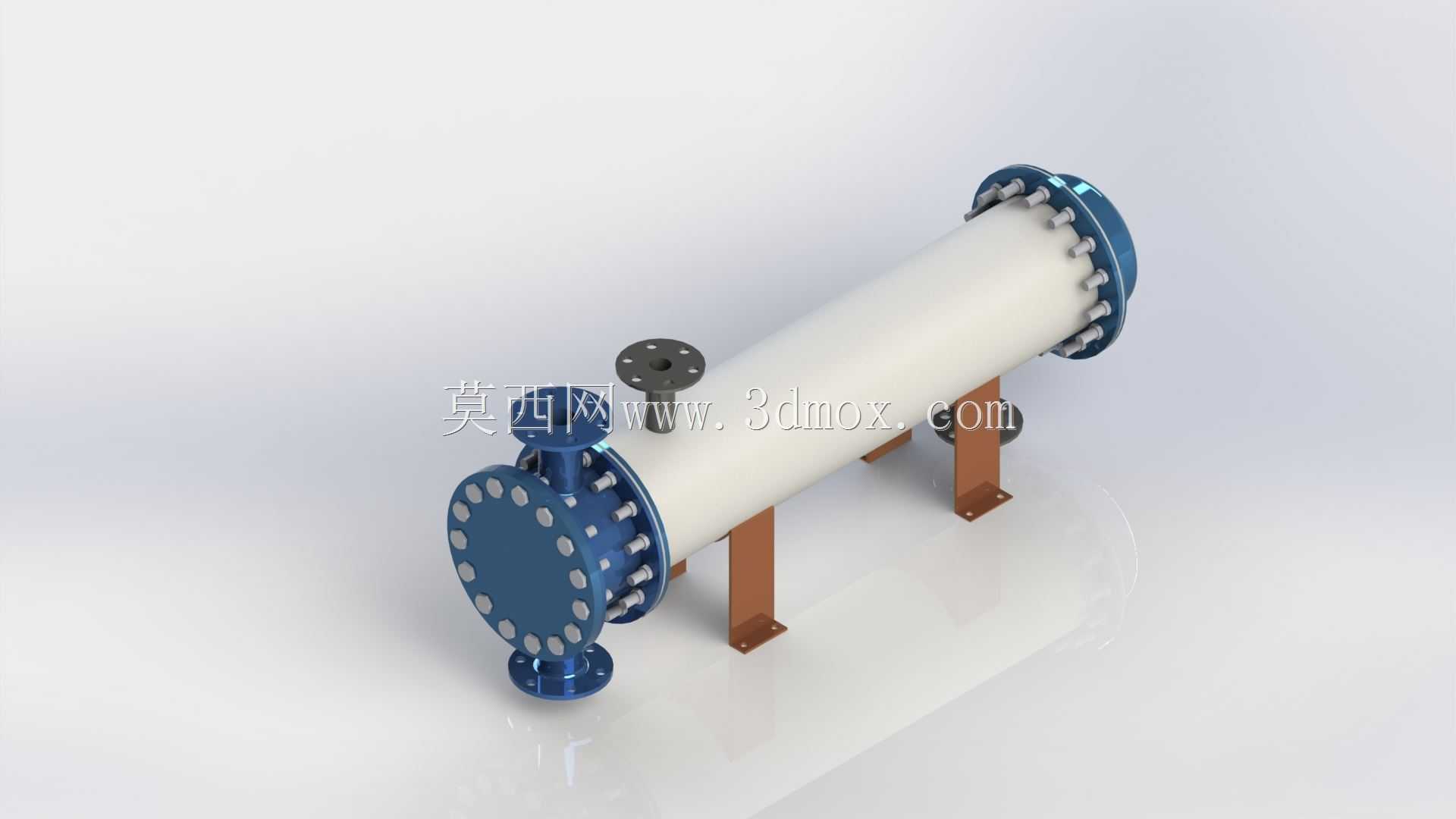

这款AES结构的管壳式换热设备，是化工、能源、暖通等行业工艺系统里的核心传热单元，日常生产中常被用于不同温度流体之间的热量传递，既可以实现工艺介质的加热、冷却需求，也能在余热回收系统里回收高温流体携带的热量，降低生产过程的能耗。从结构设计逻辑来看，采用单管程、固定管板搭配可拆卸管箱的结构形式，前端管箱通过法兰与筒体端的管板连接，检修时无需拆解整个筒体与外部管路，只需要拆开前端法兰就可以对换热管内壁进行清洗、检查，适配介质含少量杂质、需要定期清理管程的工况。设备的筒体采用等径直筒结构，内部穿装整根换热管束，壳程设置了上下两个接管，分别作为壳程介质的进出口，管程的进出口设置在前端管箱上，管程与壳程的介质完全通过管板与换热管实现隔离，避免两种介质发生串混。支座采用鞍式支撑结构，两个鞍座分别布置在筒体靠近两端的位置，安装时需要注意预留一端支座的滑动余量，抵消设备运行时因温度变化产生的热胀冷缩位移，避免结构应力过大损坏焊缝或者连接法兰。设计过程中，管板的法兰连接面采用凹凸密封结构，搭配对应的密封垫片可以承受中低压工况下的密封需求，换热管与管板的连接采用强度胀加密封焊的形式，既保证换热管的拉脱强度，也避免介质从管孔间隙发生泄漏。设备顶部设置的小口径接管，是壳程的排气口，设备初次投用或者停机检修后重启时，可以通过这个接口排尽壳程内部积存的空气，避免气阻影响壳程介质的流动效率，底部对应位置设置排污口，用于停机时排尽壳程积存的残液与杂质。从安装边界来看，设备的整体长度需要结合现场管路布置预留检修空间，前端管箱前方至少要留出能抽出管箱、清理换热管的操作距离，筒体两侧的接管对接时要注意无应力配管，避免管路的重量直接压在设备接管上造成焊缝开裂。实际选型应用时，该结构的换热器更适合管壳程温差不大、或者壳程介质清洁不易结垢的工况，相比浮头式换热器结构更简单，制造成本更低，密封点更少，日常维护的工作量也更小，在中小型换热工况下有很高的应用占比。建模过程中对法兰的螺栓孔排布、鞍座的安装孔位、接管的伸出长度都做了符合工程实际的还原，可直接用于设备布置方案校验、管路对接模拟，也能作为同类型换热器结构设计的参考模板，帮助设计人员快速完成方案阶段的结构排布与干涉检查。
