管壳式列管换热器三维结构设计

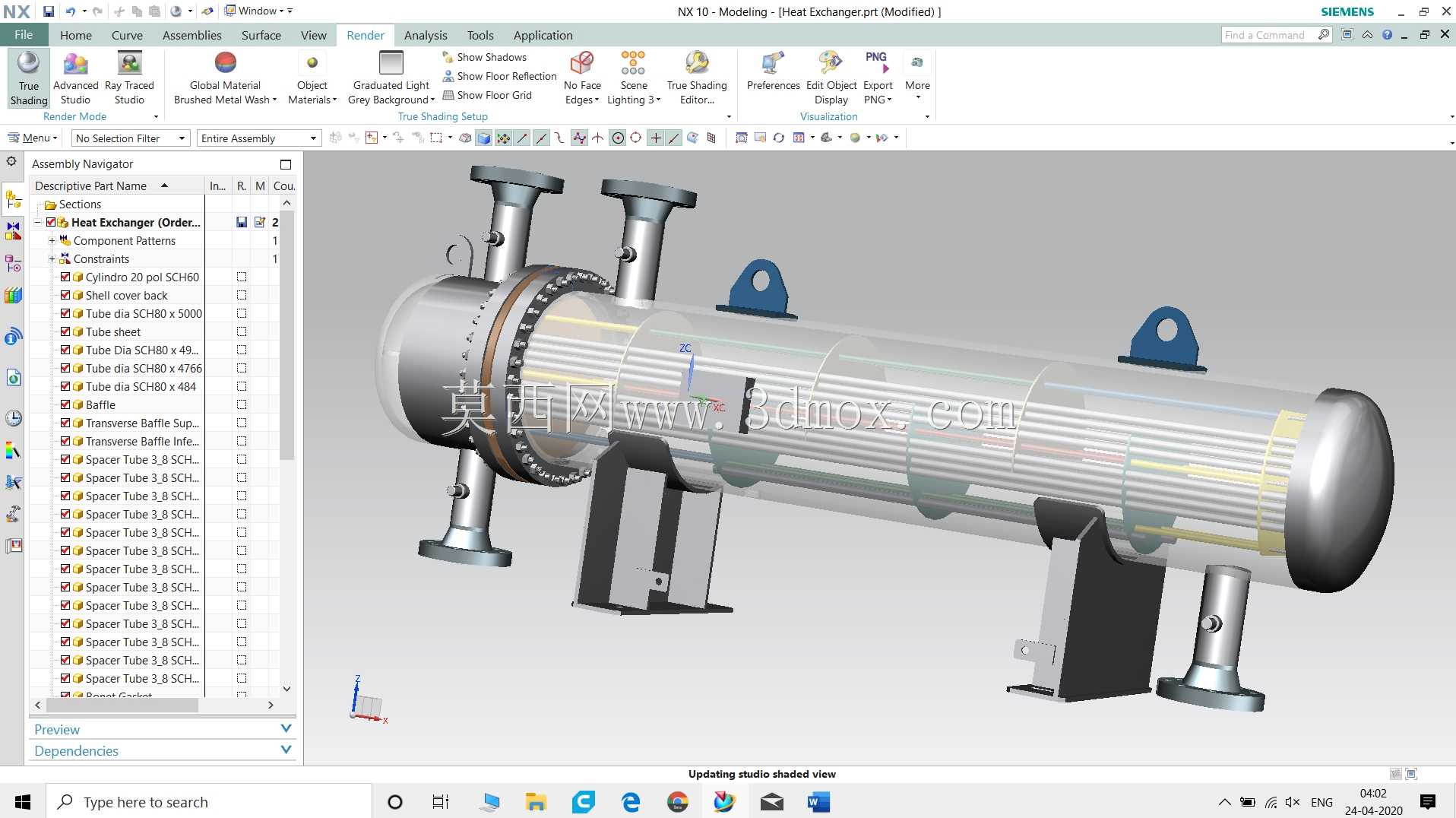

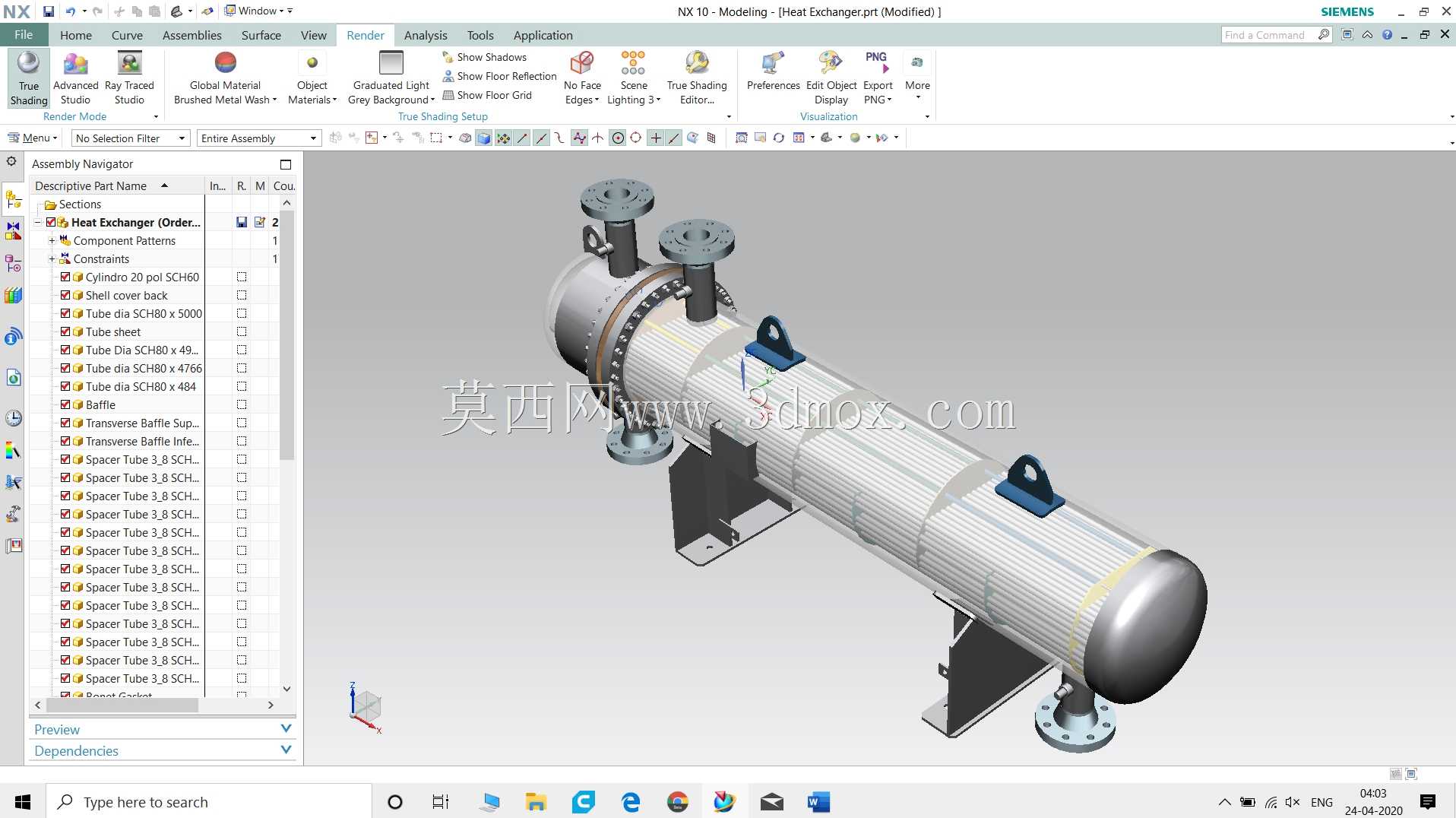

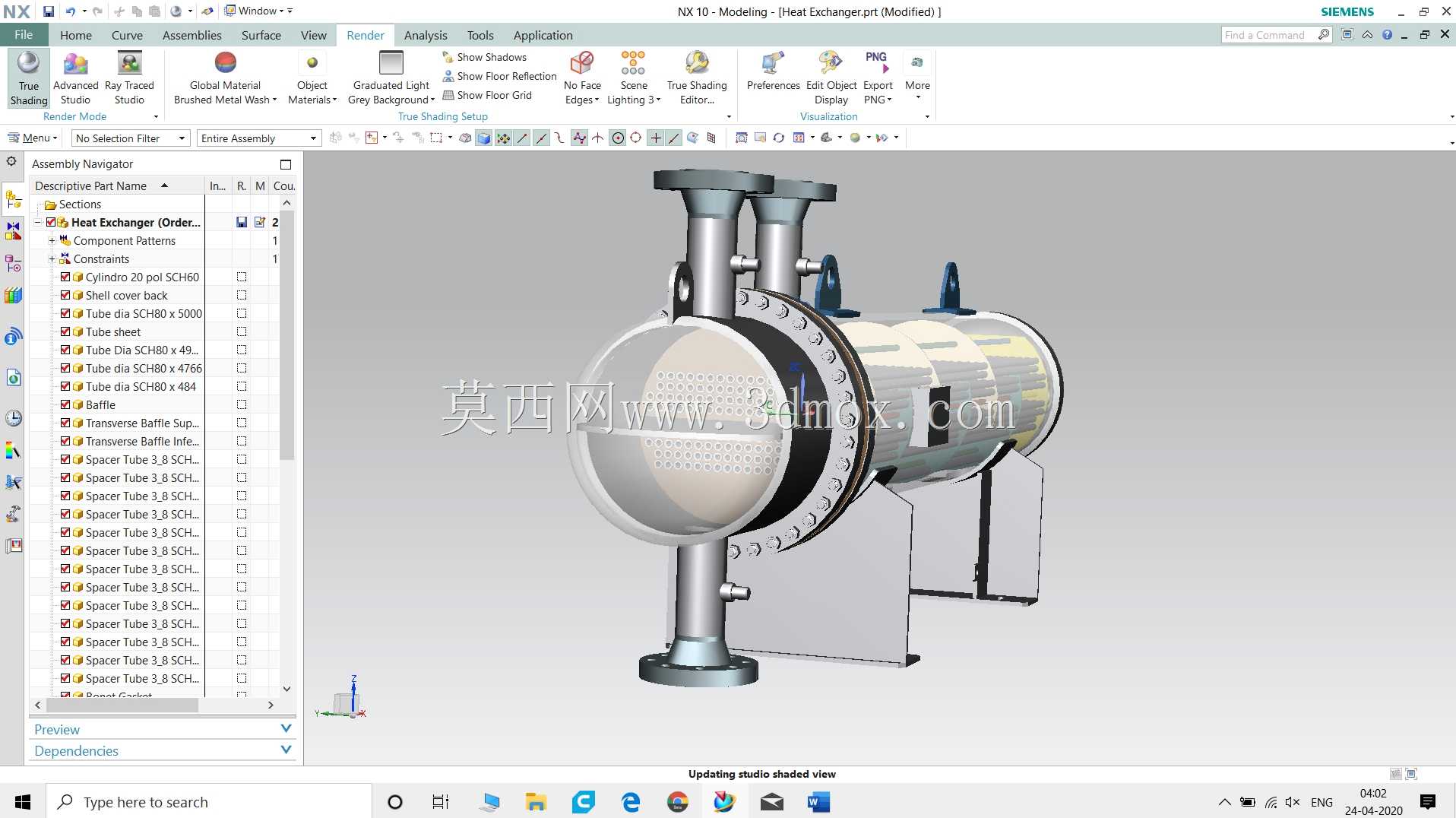

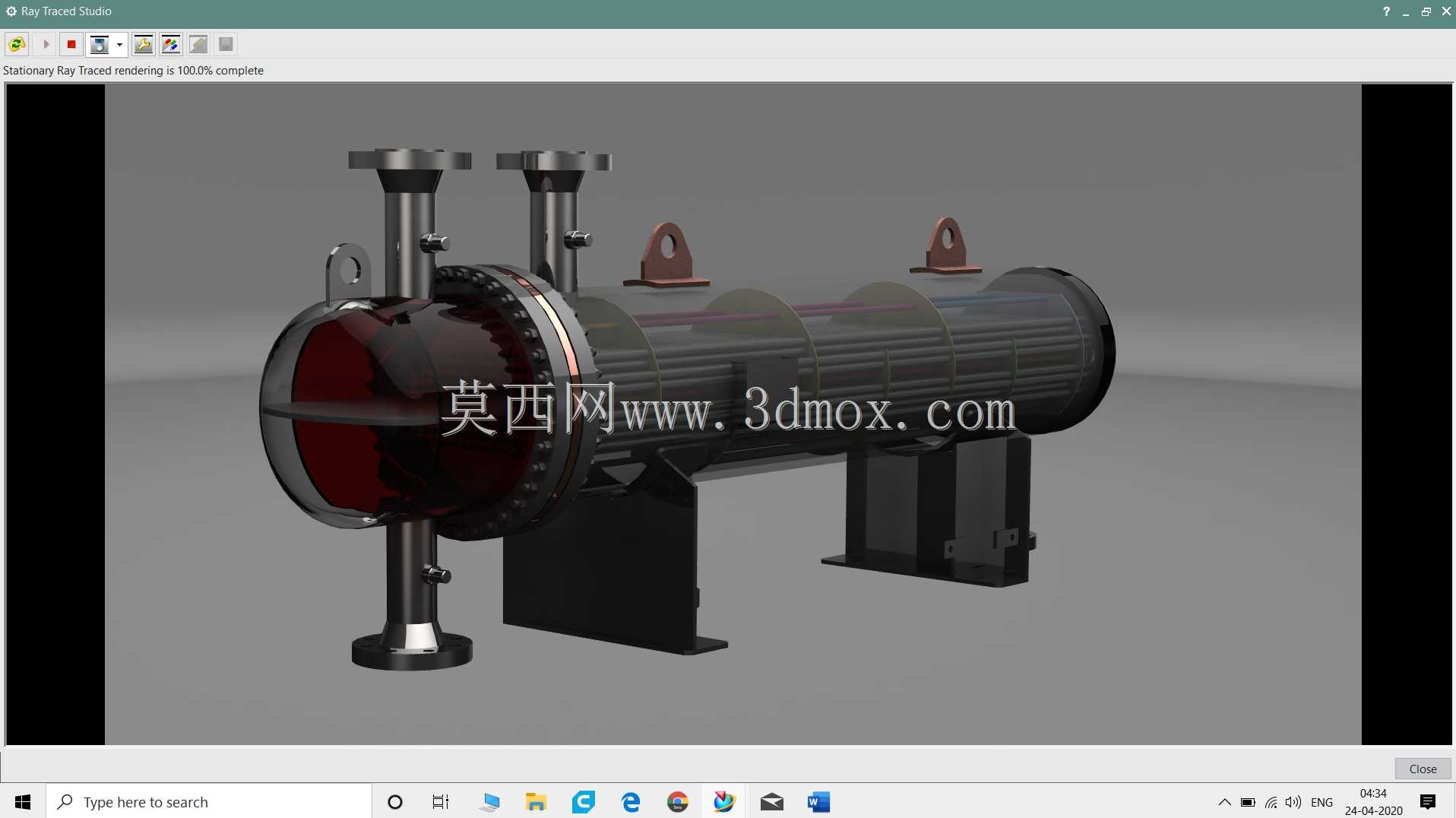

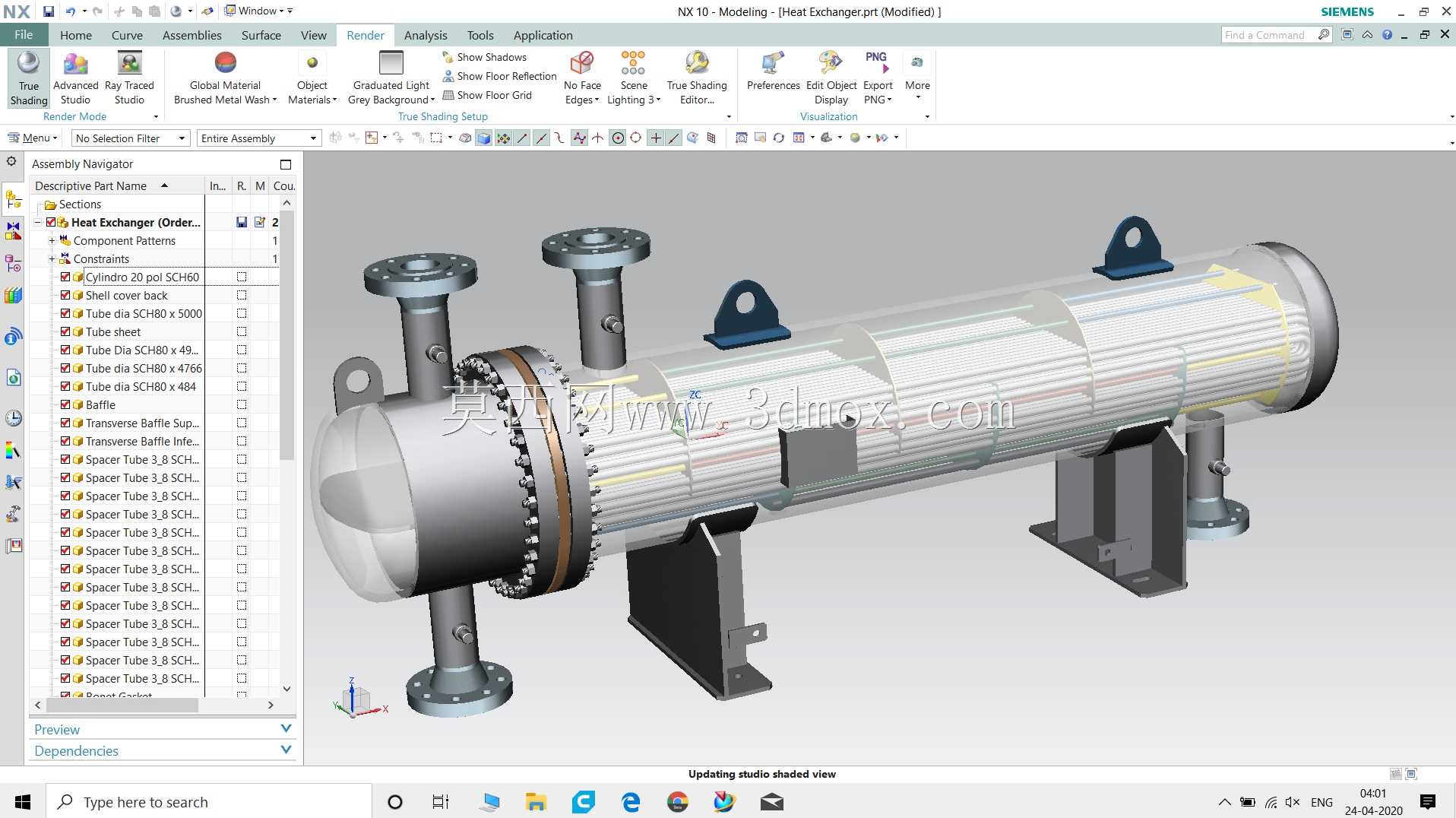

在化工、能源、暖通、食品加工等多个工业领域，管壳式换热器都是实现不同流体间热量传递的核心通用设备，承担着介质冷却、加热、冷凝、蒸发等关键工艺功能，其运行稳定性直接影响整套生产系统的能效水平与工艺达标率。这套三维结构完整还原了固定管板式列管换热器的全部装配细节，从管束排布、管板密封、法兰连接到鞍式支座、吊耳结构都做了1:1的实体还原，能够直接用于结构校核、装配干涉检查以及工程方案展示。从设计逻辑来看，该结构采用圆筒形承压壳体作为外壳，内部平行排布多根换热管束，管板通过焊接与壳体两端固定，管程与壳程分别走不同温度的介质，通过管壁实现热量交换，两端的管箱法兰采用螺栓连接搭配密封垫片，方便后期检修时抽换管束、清理管程结垢。壳体上设置的多组法兰接口分别对应壳程介质的进出口、管程介质的进出口，接口的公称直径与压力等级匹配常规工业管路的连接标准，无需额外转换接头即可完成现场配管。设备的支撑采用标准鞍式支座，支座上预留的地脚螺栓孔可直接与混凝土基础或钢制支架连接，安装时需注意两支座的水平度偏差控制在允许范围内，避免壳体附加应力导致密封面泄漏。壳体顶部设置的吊耳结构满足设备吊装转运的受力要求，吊装时的吊点位置经过受力校核，可避免吊装过程中壳体变形、管束移位。设计过程中充分考虑了不同工况的适配性，折流板的设置能够改变壳程介质的流动方向，提升壳程侧的换热效率，同时对管束起到横向支撑作用，避免介质流动诱发管束振动。管程分程设计可根据介质流量、换热温差调整程数，平衡管程流速与压降的关系，兼顾换热效率与运行能耗。密封结构的设计充分考虑了温度变化带来的热胀冷缩影响，法兰密封面采用突面结构搭配非金属垫片，适用于多数中低压工况的密封要求，若用于高温高压工况可替换为缠绕式垫片或金属环垫。整套模型的装配关系完全贴合实际生产制造的工艺顺序，从管束穿管、管板胀接焊接，到壳体组对、法兰焊接、支座安装，再到管箱装配、紧固件配套，每一步的装配层级都清晰可查，能够为生产下料、装配工艺编制提供直观的三维参考，也可用于新入职设计人员的结构认知培训，帮助快速理解管壳式换热器的内部构造与工作原理。在设备选型阶段，可通过该模型直观核对设备的安装空间，确认接口方位与现场管路的匹配度，提前规避安装阶段的干涉问题，减少现场施工的改造成本。
