油浸式单相配电变压器结构设计

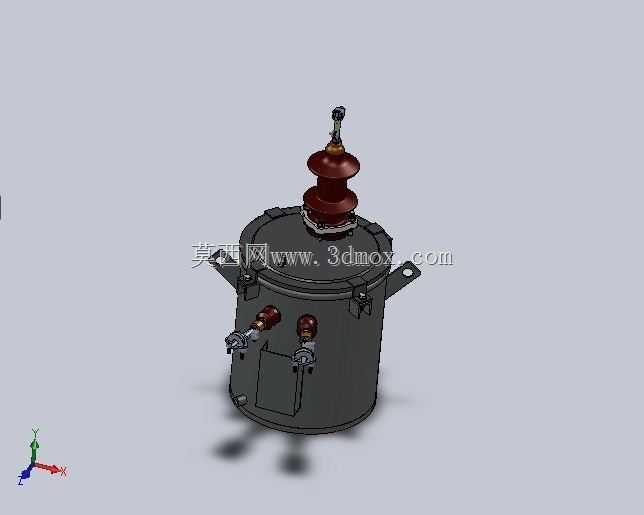

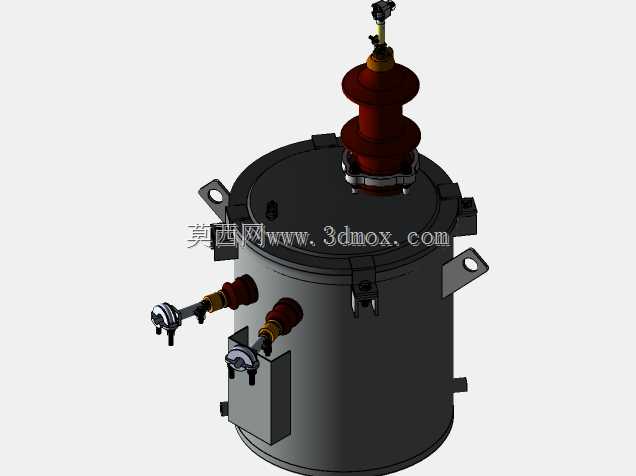

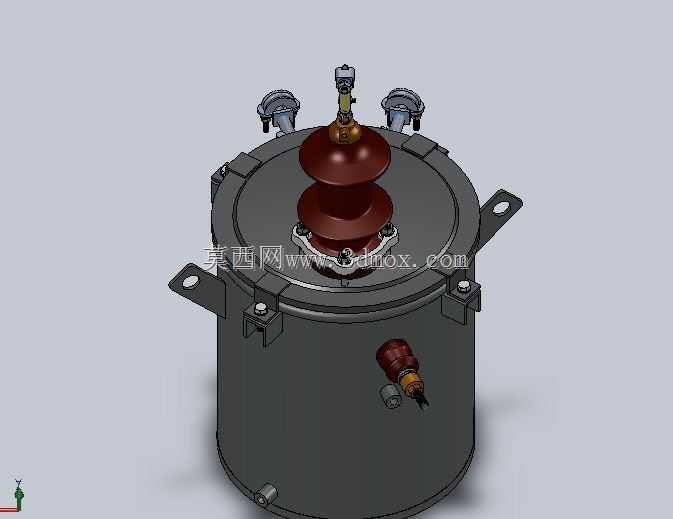

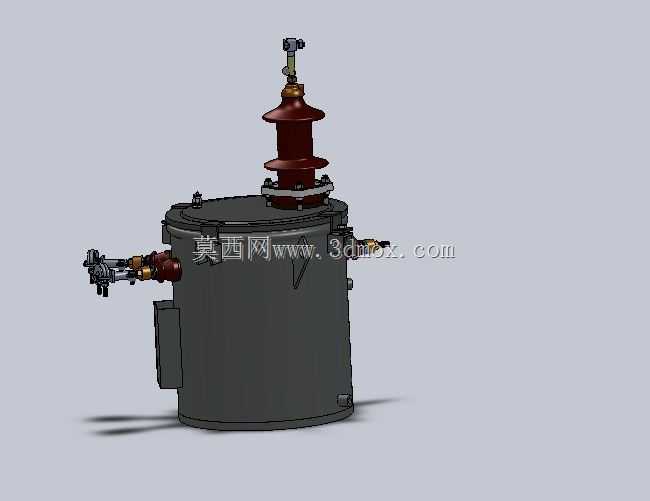

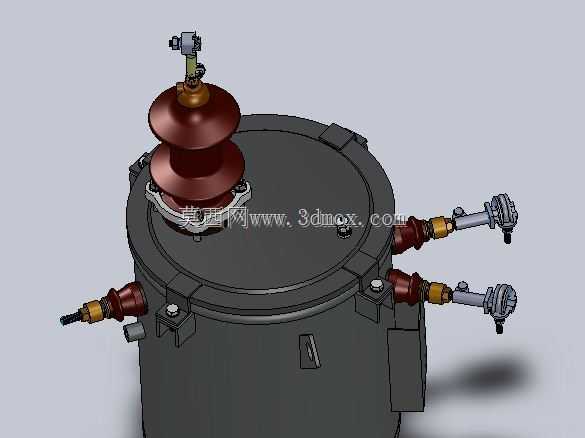

这款单相油浸式配电变压器的三维结构，完整还原了户外柱上配电场景下的设备实体形态，在10kV及以下电压等级的农网、居民小区末端配电、小型工商业临时供电场景中应用广泛，核心作用是将高压输电网的电压降至民用或低压设备可用的220V等级，为终端用电负载提供稳定的低压电源。从结构设计逻辑来看，整体采用圆柱形密封油箱作为主体承载结构，油箱外壳采用钢板焊接成型，侧壁预留的吊装、接地接口完全匹配现场安装的挂装固定需求，油箱顶部的密封结构做了多道止口设计，可避免户外运行时雨水渗入内部绝缘油，同时预留的油位观察窗能让运维人员直观判断内部绝缘油的存量状态，无需拆解设备即可完成常规巡检。顶部高压进线套管采用棕红色瓷质绝缘结构，多层伞裙的造型设计是为了增加爬电距离，在雨天、凝露等恶劣户外环境下也能保证高压端与接地油箱之间的绝缘性能，套管与油箱盖板的连接位置采用压盘加密封垫的固定方式，既保证了密封可靠性，也方便后期运维时更换老化的套管部件。油箱侧壁引出的两个低压出线端子，采用瓷套加金属接线柱的组合结构，接线柱端部的抱箍式线夹可以直接适配低压架空线的接线需求，无需额外加工接线端子，降低现场施工的复杂度。建模过程中对各部件的安装边界做了精准还原：高压套管顶端的接线端子距离油箱顶部的垂直高度、低压出线端子的水平伸出长度、油箱底部的安装固定孔位间距，都完全参照实物的安装尺寸设定，结构设计人员可以直接调用该模型完成柱上变压器台架的配套设计，核对台架横担的安装位置、引线的排布距离，避免现场安装时出现部件干涉、引线安全距离不足的问题。油箱侧壁预留的温度传感器安装位、放油阀接口也都做了细节还原，能完整呈现设备的运维接口布局，在做配电台区的三维整体布置时，可直接匹配周边的跌落式熔断器、避雷器、低压配电箱的安装位置，校验各设备之间的电气安全距离，提前规避设计阶段的布局缺陷。
