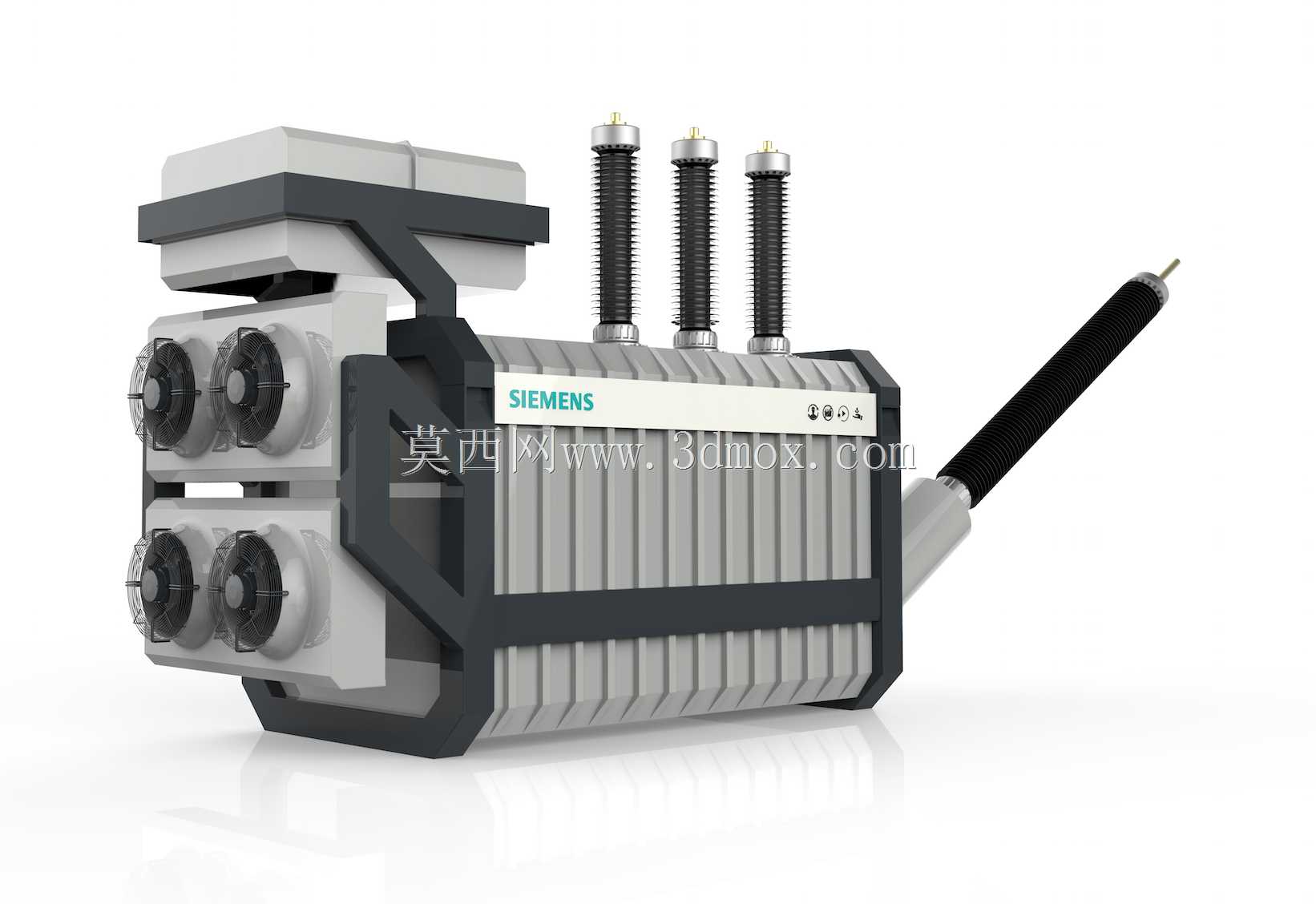

便携式电力变压器概念结构设计

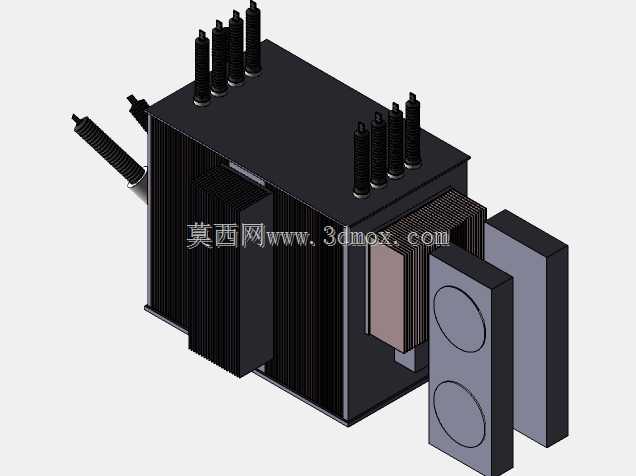

这款便携式电力变压器的设计，核心瞄准临时供电、野外作业、应急抢修这类常规固定式变压器无法快速覆盖的场景，区别于传统固定式油变或干变的笨重形态，整体结构做了高度集成化处理，将散热组件、接线端子、调压模块全部整合在一体化框架内，省去了现场零散组装的工序。从结构布局来看，设备一侧布置了四组轴流散热风机，分上下两层排布，对应高低压绕组的发热区域，相比传统自然散热的片式散热器，这种强制风冷结构能在缩小30%以上设备体积的前提下，保证额定负载下的绕组温升控制在绝缘材料允许范围内，适合小空间内的临时布设。顶部的三组高压进线端子采用绝缘套管加高设计，带电部分与设备外壳的安全爬电距离满足10kV电压等级的绝缘要求，套管根部做了密封处理，能应对野外作业时的小雨、扬尘环境，避免绝缘性能下降。侧面延伸出的低压出线端采用带绝缘护套的快接结构，不用额外压接接线端子就能快速对接临时负载线缆，大幅缩短现场接线的准备时间。设备外壳采用框架式承载结构，外层的高强度工程塑料边框既做结构加强，也承担绝缘防护作用，内部的绕组与铁芯组件通过减震胶垫固定在框架上，能承受短途转运过程中的颠簸震动，不会出现绕组移位、接线松脱的问题。设计过程中优先考虑了单人搬运的可行性，整体重量控制在成年男性可单人短距离转运的范围内，设备底部做了平整的支撑面，不需要额外做混凝土基础，直接放置在平整的硬化地面就能投入使用，外壳的散热筋条既增大了散热面积，也能在转运过程中避免外壳直接磕碰损伤内部组件。从安装边界来看，设备的高压侧预留了足够的接线操作空间，低压侧出线方向可根据现场布线需求调整角度，散热风机的进风面与周边遮挡物的最小安全距离控制在200mm以上就能保证散热效率，不需要预留传统变压器所需的大面积检修通道，适合空间局促的临时供电点位布设。
