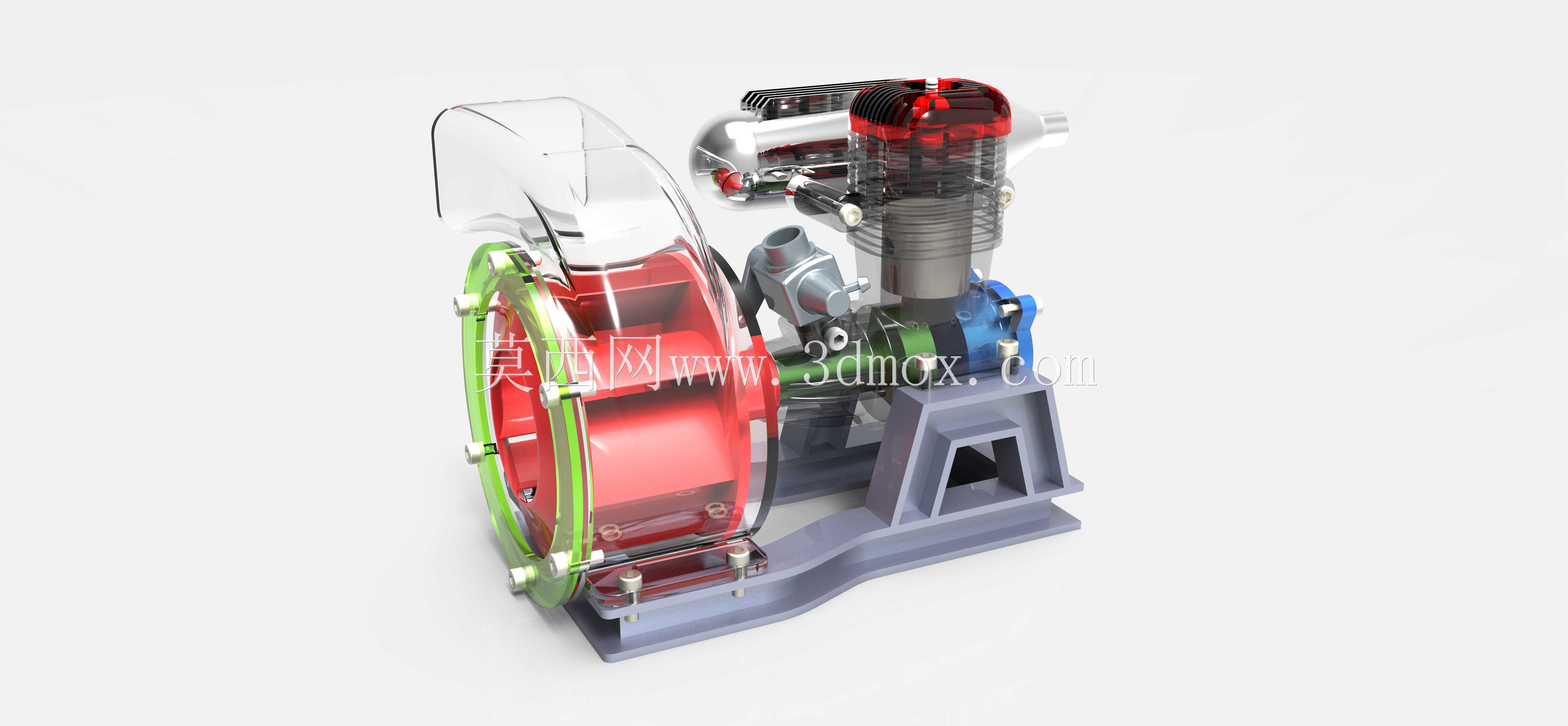

带透明护罩的空气循环动力装置结构

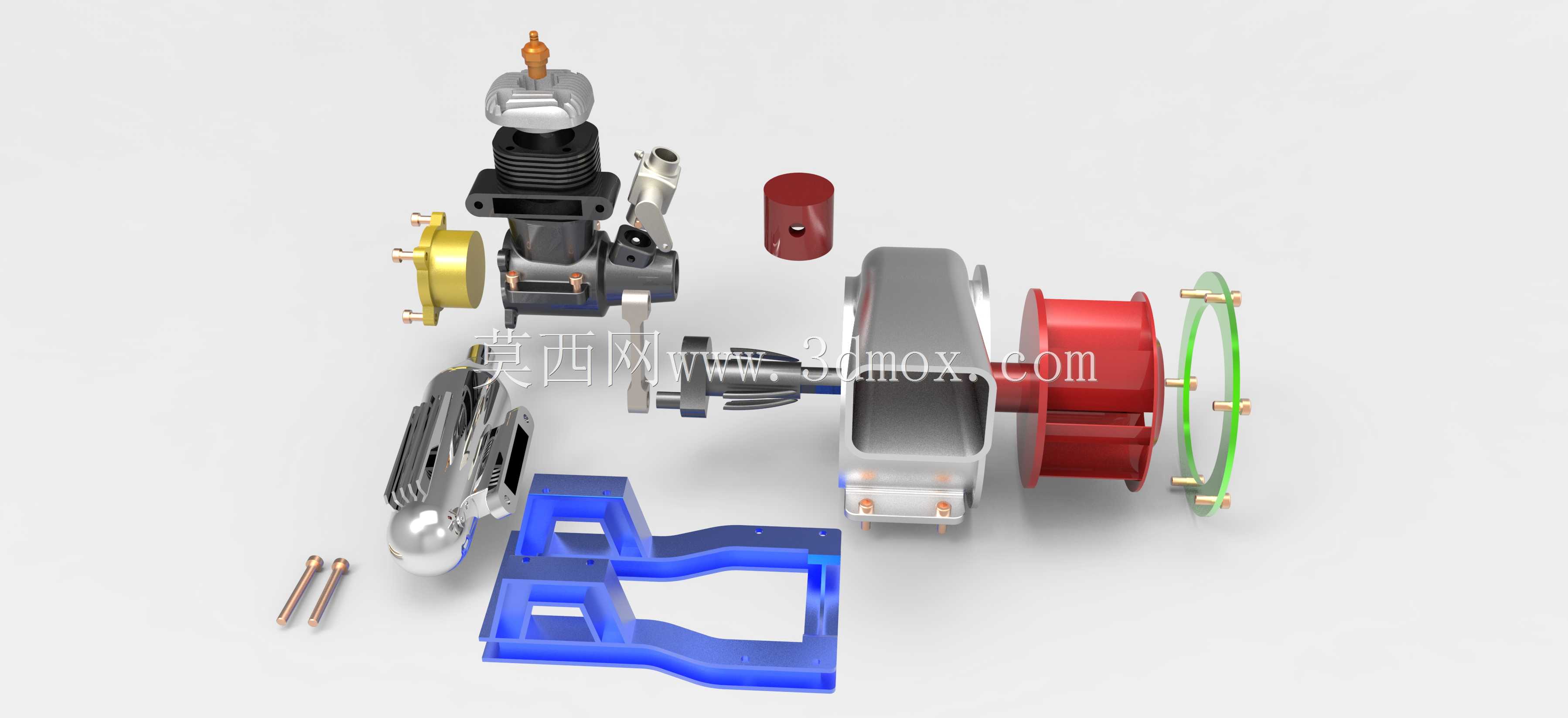

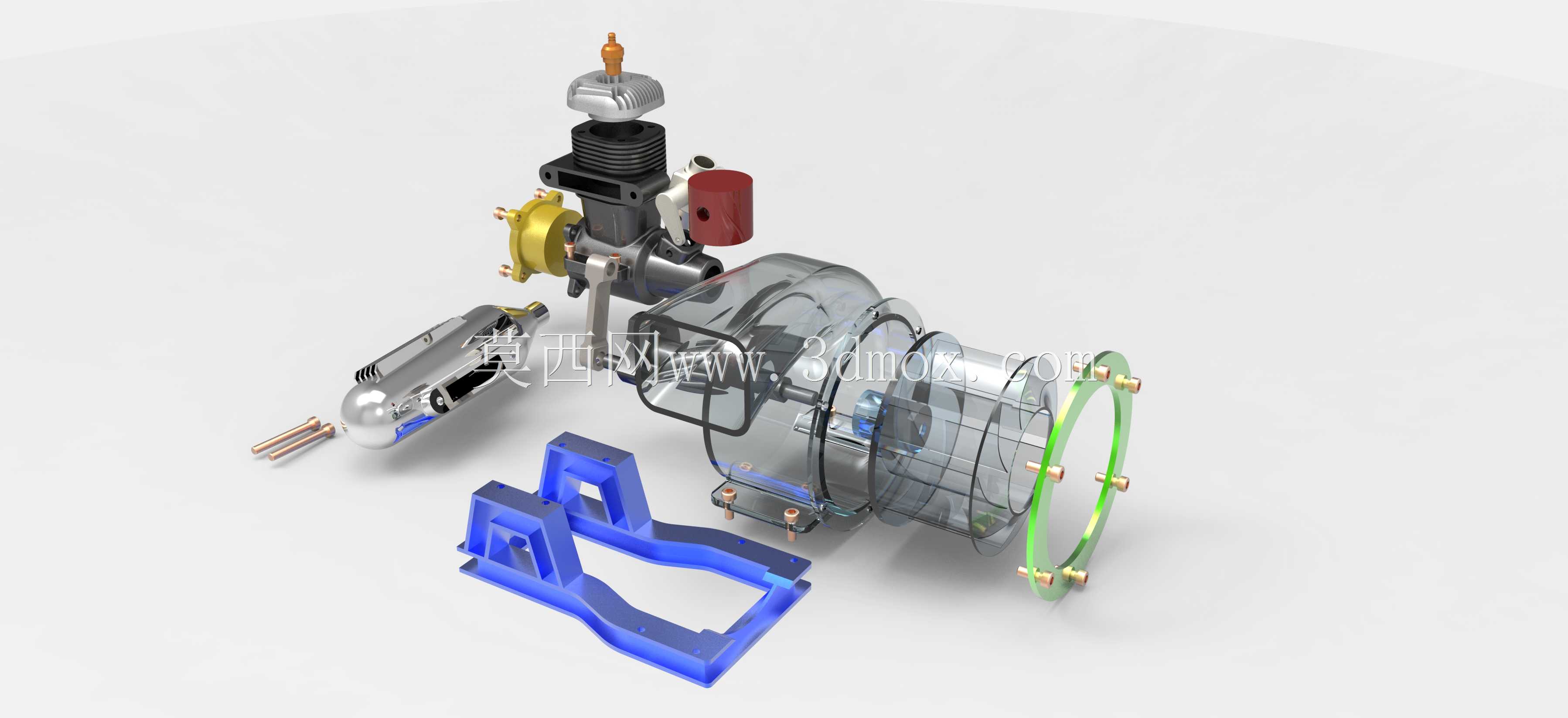

这套空气循环动力装置的三维结构，核心面向密闭空间空气置换、小型气源动力输出场景，常见于小型工业设备舱通风、实验台气源供给、小型内燃机原理教学演示等工况，可独立作为空气循环动力单元嵌入配套设备，也可拆解为子部件用于同类型动力结构的设计参考。从结构设计逻辑来看，整套装置采用集成式布局，底部一体式铸造型机架承担全部部件的承载功能，机架底部预留的安装孔位可直接与配套设备的安装基座通过螺栓锁紧，安装边界贴合常规小型动力单元的安装尺寸，无需额外设计转接支架即可适配多数同功率等级的设备安装位。动力发生段采用单缸立式结构，缸体外侧设置散热鳍片，可在设备连续运行时通过自然对流带走缸内做功产生的热量，缸头部分集成进排气阀组结构，直接对接空气循环的进出气流通道，省去了外接管路的冗余设计，减少气流沿程损耗。动力输出端直接连接离心式叶轮组件，叶轮外侧设置半透明聚碳酸酯材质护罩，护罩通过周向均布的快拆螺栓与叶轮蜗壳连接，既可以直观观察叶轮运行状态，也能在设备运行时避免异物进入叶轮腔引发安全事故，护罩侧面预留的气流出口可直接对接通风管路，根据实际工况需求调整出风方向。叶轮与缸体输出轴之间采用直连传动结构，省去了皮带、齿轮等中间传动部件，大幅降低传动过程中的功率损耗，同时减少了易损件数量，降低后期维护频次。整套结构的装配逻辑遵循从下到上的层级，先将缸体组件固定在机架上部的定位槽内，再依次装配输出轴连接组件、叶轮蜗壳、叶轮本体，最后扣合外侧护罩完成总装，各部件之间的定位止口设计保证了装配同轴度，可有效降低运行过程中的振动幅度。在实际选型适配时，可根据所需循环风量调整叶轮直径与缸体排量，机架的安装孔位采用长圆孔设计，允许一定范围内的安装位置调整，适配不同安装基座的孔位偏差，进出气接口采用标准快插结构，可快速对接不同管径的通风管路，无需额外加工转接接头。
