湿式多片摩擦离合传动总成

　　多片离合器在传动系统里承担动力接合与切断的任务，常见于需要频繁启停、换向或过载保护的机械设备中。相比单片结构，多片摩擦副通过增加接触面积来传递更大转矩，整体径向尺寸更紧凑，轴向布置也更便于集成到变速箱、主轴箱或专用传动装置中。

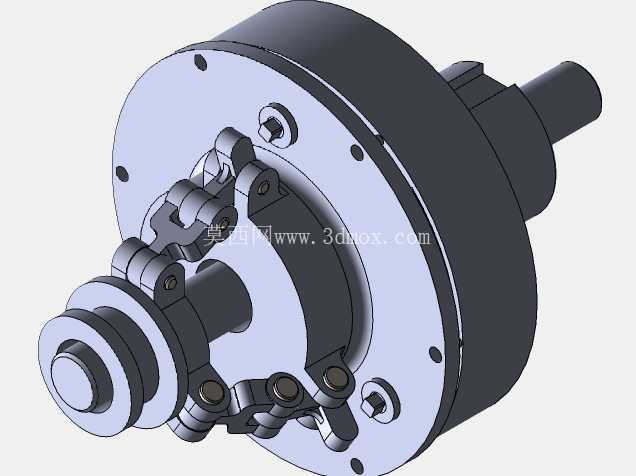

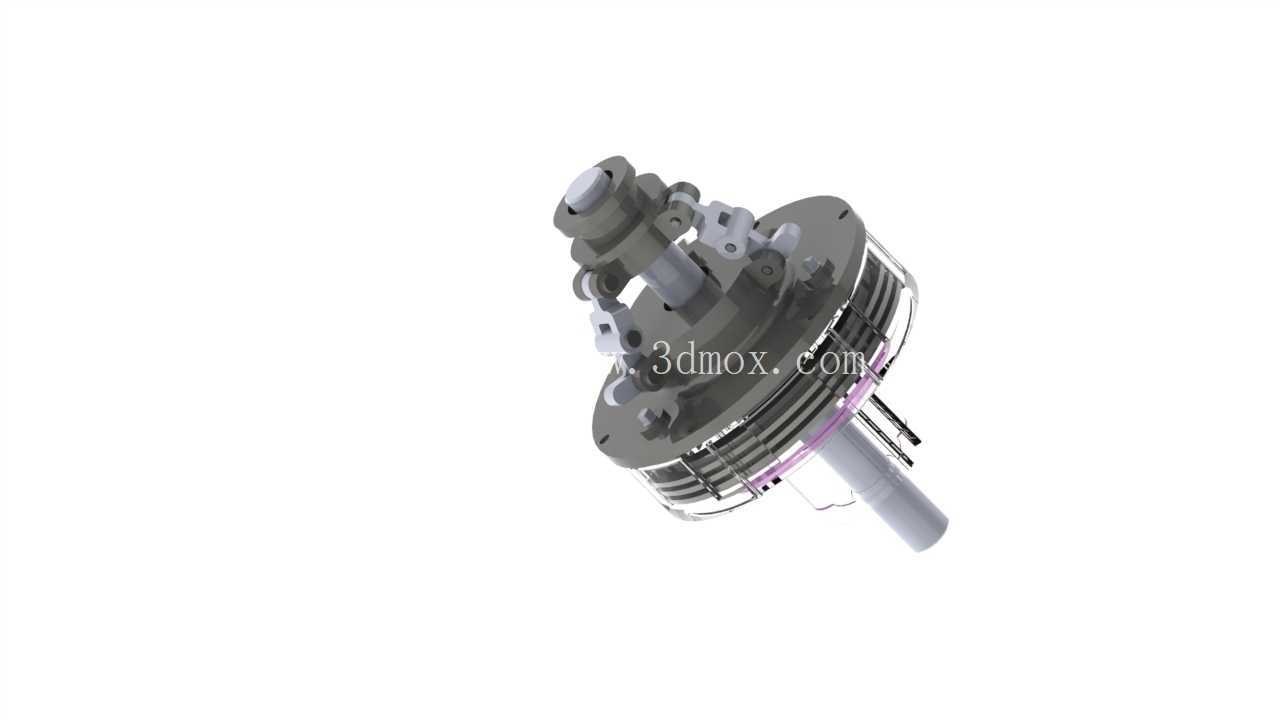

　　从结构上看，该总成包含输入轴、输出轴、主动摩擦片组、从动摩擦片组、加压机构、回位元件、支承盘和壳体边界。主动片与输入侧保持周向固定，从动片与输出侧通过花键或齿槽连接；两组摩擦片交替叠装，在压紧状态下依靠摩擦力传递转矩，在松开状态下形成微小间隙，使动力传递中断。摩擦片数量需要根据额定转矩、摩擦系数、平均摩擦半径和许用比压综合确定，片数过少会导致压紧力过大、操纵沉重，片数过多则容易出现散热不均和分离不彻底。

　　湿式工作场景中，摩擦片浸在润滑油液内，油膜一方面参与散热和缓冲，另一方面也会影响低速接合时的摩擦特性。设计时需要在片间留出合理油液通道，使接合过程中热油能够排出，避免拖曳转矩升高；分离状态下也要控制残余油膜造成的带转现象。对于频繁接合的设备，热容量校核不能只看静态转矩，还要把单次滑磨功、单位面积滑磨功率和连续工作温升纳入计算。

　　加压机构的形式直接决定操纵特性。模型中可见的轴向施压部件可与液压活塞、气动膜片、电磁衔铁或机械杠杆配合：液压方案压紧力稳定，适合中大功率传动；气动方案响应快、清洁度要求低，常见于工装和轻工设备；电磁方案便于自动控制，但受线圈发热和吸力曲线限制；机械杠杆结构简单，多用于人工操纵或低速设备。无论采用哪种驱动方式，压紧力沿摩擦片组的分布都应尽量均匀，端部压盘需要具备足够刚度，避免局部偏磨。

　　花键连接是这类总成的关键边界。输入、输出轴的花键既要传递转矩，又要保证摩擦片轴向移动顺畅，齿侧间隙过小会增加卡滞风险，间隙过大则会在换向时产生冲击。轴肩、挡圈和轴承位置决定了叠片组的轴向定位，装配时需要通过调整垫片控制压紧行程与自由间隙。间隙偏大，接合时会产生明显迟滞；间隙偏小，磨损后容易出现半联动、发热和功率损失。

　　外形尺寸方面，多片结构的优势在于用轴向叠片换取径向紧凑性，但轴向长度会受到片数、活塞行程、弹簧压缩量和轴承布置影响。安装时需确认轴端伸出长度、壳体止口直径、连接法兰孔位以及周围管路空间。若采用湿式润滑，还要预留进油、回油或泄油通道，并保证壳体在最高转速下不出现积液和搅油损失异常。

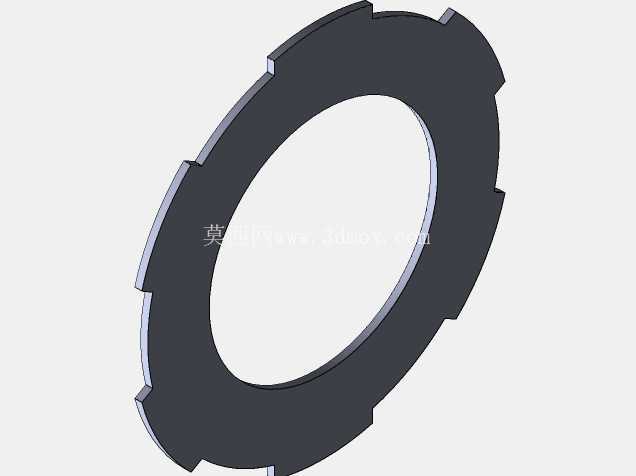

　　在三维建模过程中，摩擦片不宜只按简单薄片处理。主动片外齿、从动片内齿、摩擦材料层、钢芯片和油槽结构都应体现出来，因为这些特征会影响装配干涉检查、运动间隙判断和后续工程图尺寸标注。压盘、支承环和轴套之间的同轴度关系需要重点核对，旋转件与固定壳体之间还应保留可靠的安全间隙。

　　实际选型时，不能仅按额定转矩匹配离合器。启动惯量、接合频率、滑磨时间、环境温度、润滑条件和冲击载荷都会影响寿命。对于输送带、机床主轴、工程机械换挡箱、船舶辅机和试验台架等场景，多片离合器能够在有限空间内提供稳定转矩容量，并通过控制压紧力实现柔和接合；但如果散热、分离间隙和摩擦片材料匹配不当，也会出现烧片、翘曲、粘连和换挡滞后等问题。因此，结构设计、润滑路径和安装边界必须同步考虑，才能让离合总成在长期运行中保持准确、可靠的动力切换能力。
