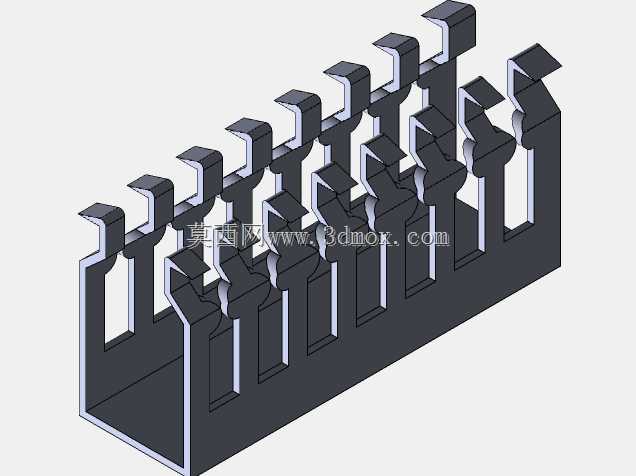

40x25规格开口式布线电缆槽结构设计

在低压电气柜、自动化设备控制柜、工业操作台内部的布线作业中，线缆的有序排布直接关系到后期运维效率、线路散热表现与故障排查速度，这类开口式电缆槽是柜内布线最常用的理线构件之一。这款40x25规格的电缆槽，槽体内部净宽40mm、净高25mm，属于小规格布线槽范畴，适配控制信号线缆、小截面动力线缆的分束整理需求，单槽可容纳1.5平方毫米控制线20至30根，或是4平方毫米动力线8至12根，完全满足小型控制箱、分布式IO站的布线容量要求。设计上采用等间距指状开口结构，槽体侧边的指爪间隔均匀，开口宽度适配常规线缆的径向尺寸，布线时无需从槽体端部穿线，可直接从对应位置的开口处将线缆压入槽内，后期调整线路、增减线缆时也无需拆除整段线槽的固定件，大幅降低现场布线与改线的作业难度。槽体底部为平整安装面，预留的安装孔位间距符合行业通用安装规范，可通过自攻螺丝、卡扣直接固定在柜内安装板、型材横梁上，安装边界与同规格PVC、尼龙线槽完全兼容，替换原有构件时无需重新打孔定位。指爪顶端做了圆弧过渡处理，没有尖锐棱角，压入线缆时不会划伤线缆外绝缘层，避免布线过程中造成绝缘破损带来的短路隐患；槽体侧壁的加强筋结构沿着槽体长度方向分布，在保证槽体整体结构强度的同时，控制了构件本身的壁厚，减少材料占用的同时，不会因为线缆挤压出现侧壁变形、指爪外张脱线的问题。实际应用中，这类小规格电缆槽多用于柜内弱电信号线路的分路整理，将PLC输入输出线、传感器信号线、通讯总线分别约束在不同槽段内，避免动力线路与信号线路近距离排布产生的电磁干扰，同时让柜内走线横平竖直，符合电气装配的工艺规范。建模过程中严格遵循实际产品的装配公差要求，指爪的开合角度、开口间距、槽体的内外尺寸都按照实物测绘参数还原，相邻指爪的间隙控制在合理范围，既保证线缆压入时的顺畅度，也能避免线缆从槽内意外脱出；槽体端部的对接结构做了简化处理，可根据实际布线长度任意裁切拼接，适配不同尺寸的柜内安装空间。
