滚花内齿锁紧螺帽精密结构设计

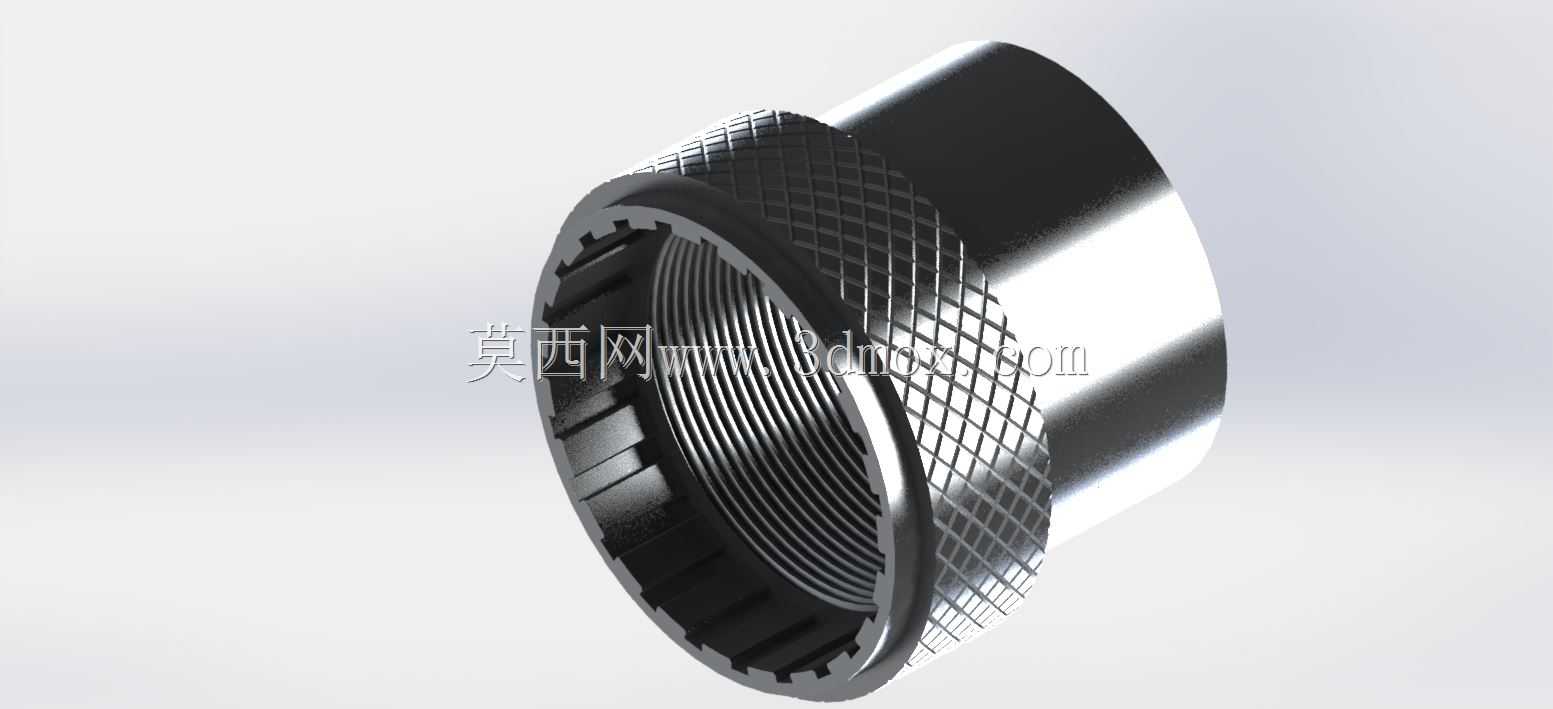

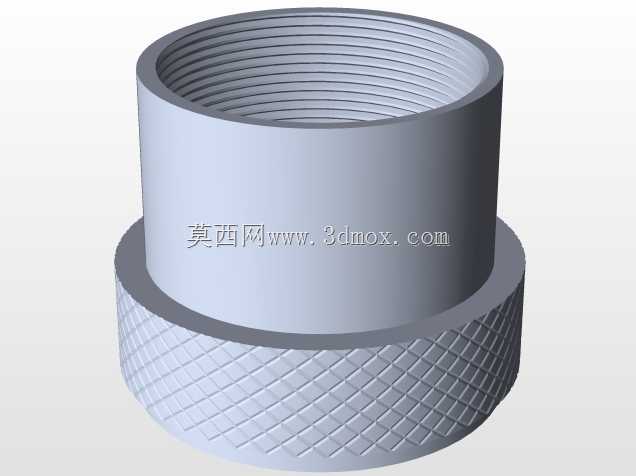

这款滚花内齿锁紧螺帽，是机械连接系统里常用的防松紧固零件，日常在机电设备装配、工装夹具搭建、小型传动机构维护场景中都能见到它的身影。和普通光面六角螺帽不同，它的外圆柱面加工了网纹滚花结构，在没有扳手等工具的临时调试场景下，操作人员可以直接用手指拧动完成初步预紧，滚花的纹路深度经过合理设计，既不会因为纹路过锐划伤操作人员手部，也能保证手指接触时足够的摩擦力，不会出现打滑拧不动的情况。螺帽的内孔除了加工标准内螺纹之外，在螺纹入口端设计了一圈均匀分布的内齿结构，这些内齿会和配套螺杆上的防松卡槽咬合，当螺帽拧紧到指定力矩后，内齿会卡入螺杆的槽位里，即便设备运行过程中产生持续振动，螺帽也不会出现回转松脱的问题，相比普通弹垫防松的结构，这种一体式内齿防松的结构占用轴向空间更小，不需要额外搭配防松垫圈，能有效压缩装配环节的零件数量，减少装配工序的复杂度。从设计思路上看，这款螺帽的外形采用圆柱式结构，没有六角螺帽的棱角突出，在一些安装空间局促、周边有运动部件的位置，圆柱外形不会和周边运动件发生刮蹭，外圆的滚花区域长度占整体螺帽长度的三分之二，既保证了手动拧动时的接触面积，也预留了足够的光滑圆柱段作为装配导向，安装时光滑段可以先穿入安装孔位完成定位，再顺着螺纹旋入，避免螺纹和安装孔边缘发生磕碰损伤螺纹牙型。安装边界方面，这款螺帽的外圆直径比同规格六角螺帽的对边尺寸略小，适合在安装孔周边空间紧凑的场合使用，轴向长度比普通标准螺帽增加约五分之一，多出的长度一方面用来布置内齿防松结构，另一方面也增加了螺纹的啮合扣数，提升螺纹连接的承载能力，能承受更大的轴向拉力，在频繁启停、振动幅度较大的设备连接位置，能保持长期稳定的锁紧力，不会因为长期受载出现螺纹滑牙、连接失效的问题。日常选型时需要注意，这款螺帽需要和带对应防松槽的配套螺杆搭配使用，才能发挥内齿的防松效果，如果搭配普通光杆螺杆，内齿结构无法卡合，仅能作为普通滚花螺帽使用，防松性能会打折扣。建模过程中，滚花特征采用阵列式网纹结构还原真实加工纹理，内齿的齿形角度和齿深都按照实际加工参数设计，螺纹部分采用标准牙型建模，能直接用于装配干涉检查、机构运动仿真，也可以导出工程图用于加工生产。
