粉末涂层流化床供料旋风分离装置

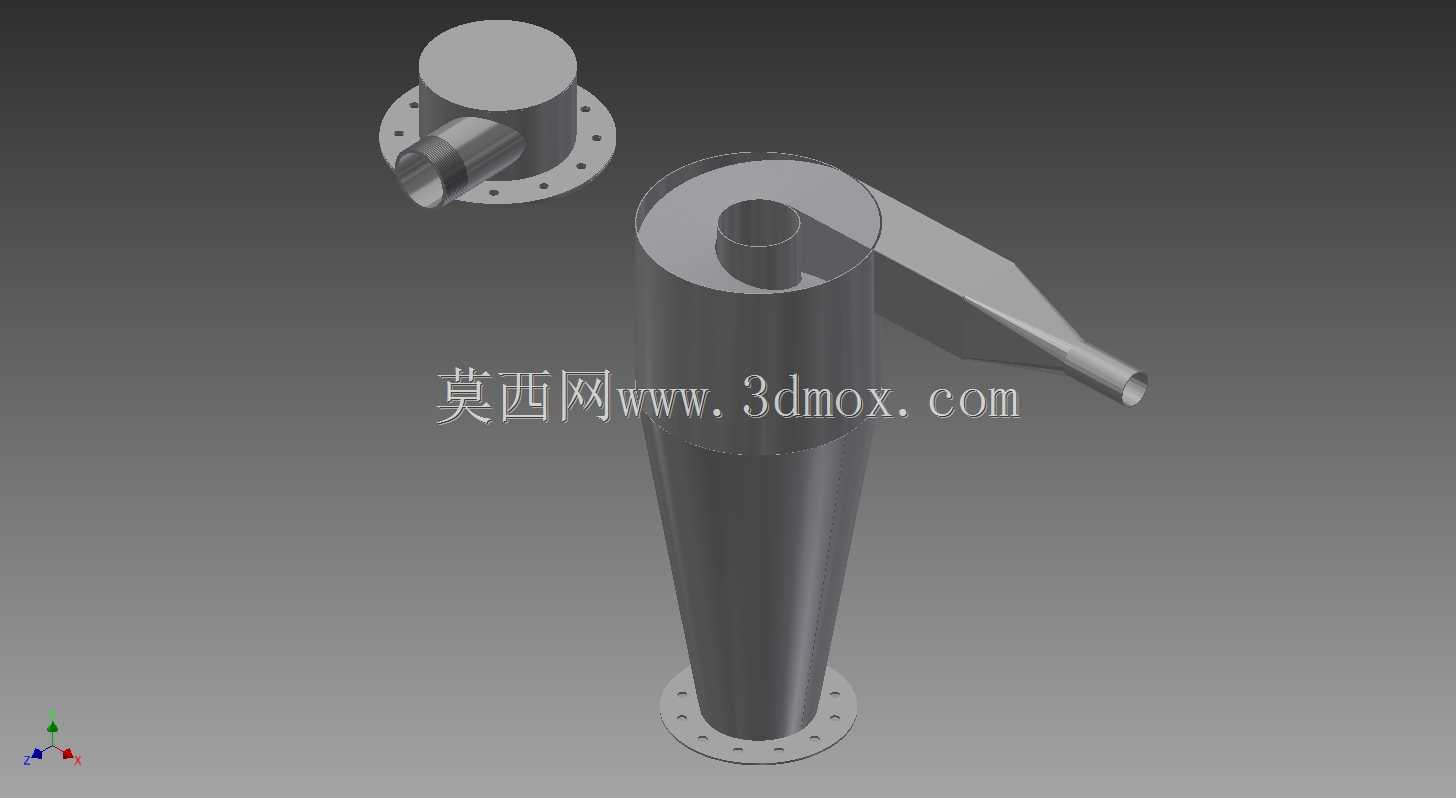

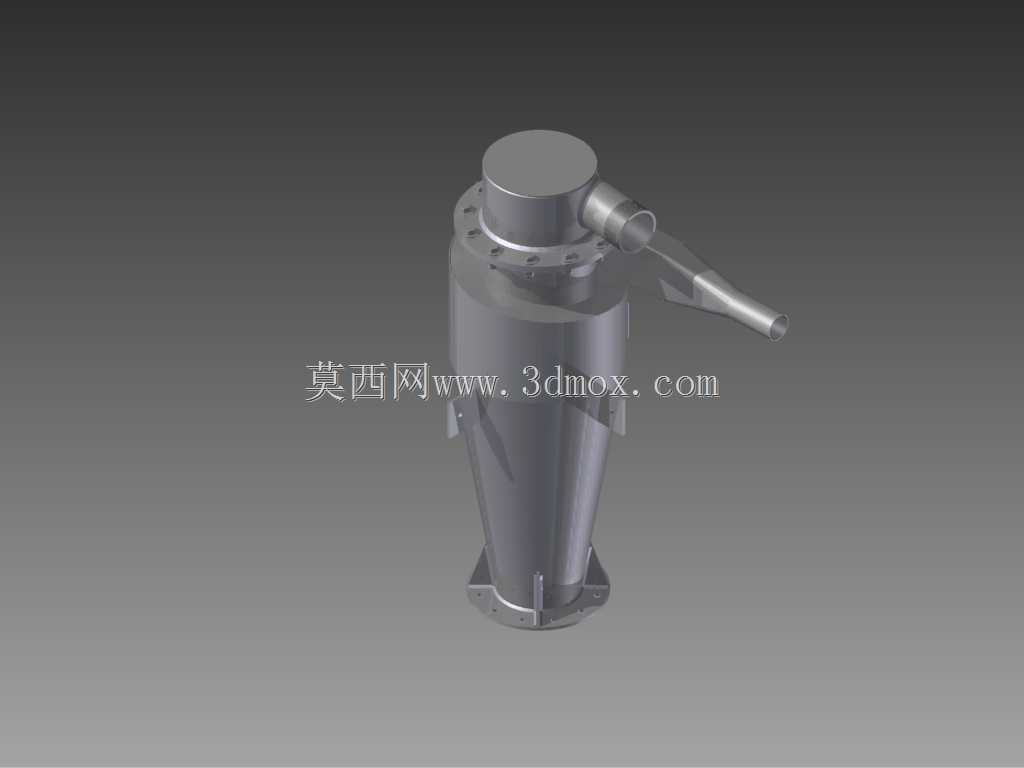

在粉末涂层加工的生产线布局中，这类旋风分离装置承担着流化床供料环节的粉体气固分离与稳定输配作用，区别于常规除尘场景的旋风设备，它的结构设计完全围绕粉末涂层工艺的供料特性做了适配，避免粉体在输送过程中出现团聚、挂壁或者供料脉动的问题。从结构设计逻辑来看，设备主体采用上圆柱下圆锥的经典旋风流道构型，上部圆柱段设置切向进风口与顶部排气芯管，含粉气流从切向入口进入后会在圆柱腔体内形成稳定的外旋流，在离心力作用下粉末颗粒被甩向筒壁，顺着壁面滑落至下部锥段，最终从锥底的出料口送入流化床供料管路，而脱除粉体的洁净气流则顺着中心的排气芯管从顶部引出，接入后续的尾气处理环节。进风口采用渐缩式矩形截面设计，能够在入口段对气流做加速处理，保证进入腔体的气流具备足够的离心分离初速度，同时减少入口处的局部阻力损失，避免粉体在入口段堆积堵塞。顶部的排气芯管插入深度经过流场仿真校核，刚好避开短路流区域，既不会因为插入过深增大阻力，也不会因为插入过浅导致未分离的细粉直接随气流排出，影响分离效率。上下两端的连接法兰均采用标准螺栓孔布局，上端法兰用于对接上部的排气管道与旁通补风组件，下端法兰则直接对接流化床的进料腔体，安装时只需要保证设备整体垂直度偏差不超过千分之五，就能避免内部旋流场出现偏斜，保障分离效率稳定。设备侧面延伸出的倾斜出料管角度设置为62度，大于常见粉末涂层用聚酯、环氧粉末的安息角，能够保证分离下来的粉末依靠自重顺畅滑落，不会在管路内出现积粉搭桥的问题。锥段的锥角设计为14度，既保证了粉体下滑过程中不会因为锥角过大产生二次扬尘，也不会因为锥角过小导致设备整体高度过高，占用过多的竖向安装空间。在实际应用场景中，这类装置直接串联在流化床供料系统的粉体回收与输送回路中，一方面可以将流化床溢出的含粉气流中的粉末分离后重新送回流化床参与供料，减少粉末原料的损耗，另一方面也可以避免未分离的粉体进入后端引风系统，造成风机叶轮磨损或者滤材过早堵塞。设计过程中针对粉末涂层常用的200-300目粉体粒径做了流场参数匹配，常规运行工况下入口风速控制在18-22m/s区间时，对目标粒径粉体的分离效率可以稳定在95%以上，能够完全满足流化床连续稳定供料的工艺要求，不会因为粉体回收不及时导致流化床料位波动，影响涂层厚度的均匀性。设备整体的安装边界需要预留侧面进风口的管道连接空间，以及底部出料管的检修操作空间，日常维护只需要定期检查内壁的磨损情况，以及法兰连接处的密封性能，避免出现漏风导致分离效率下降的问题。
