直径350自立式工业排烟钢烟囱结构

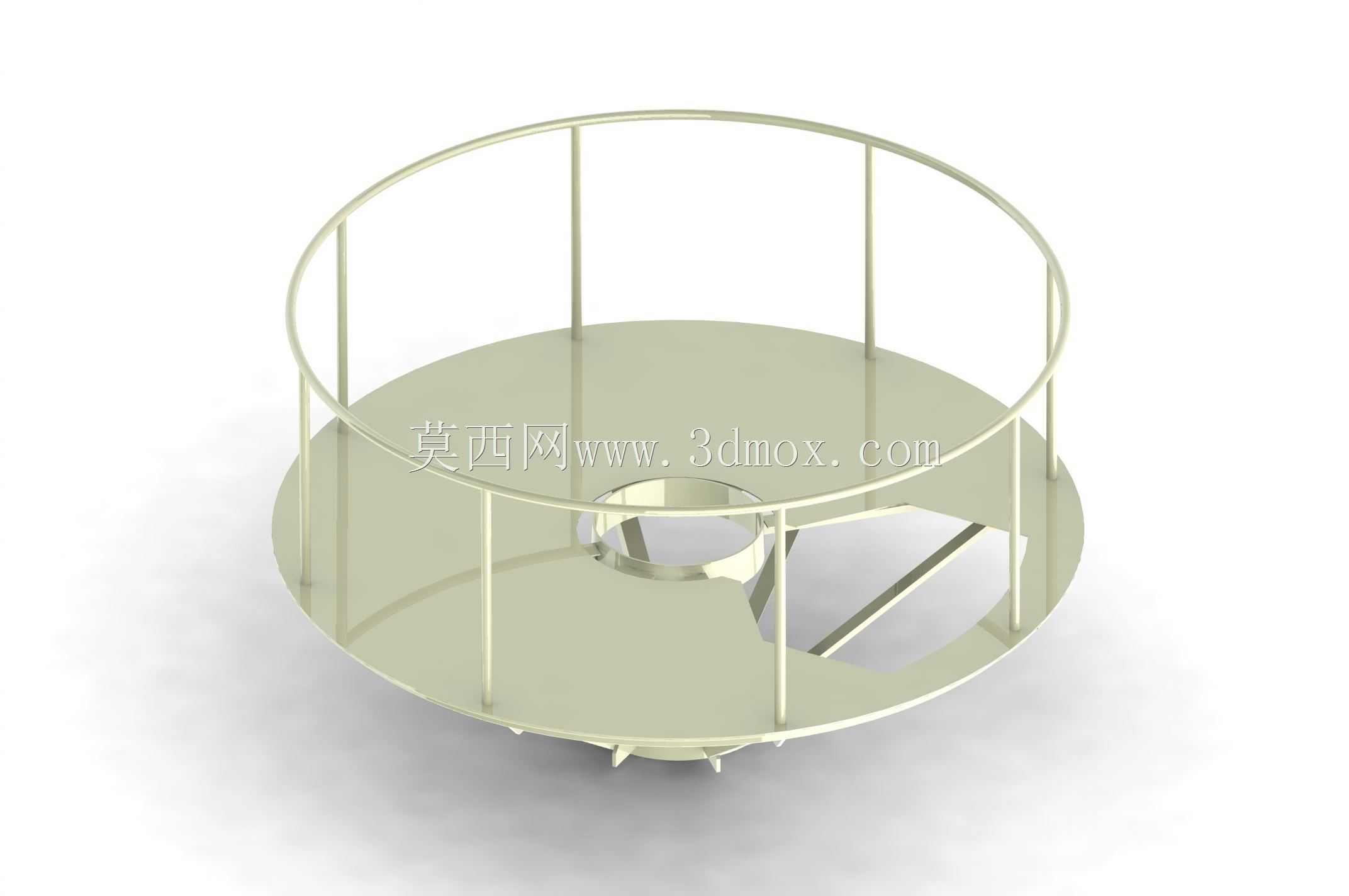

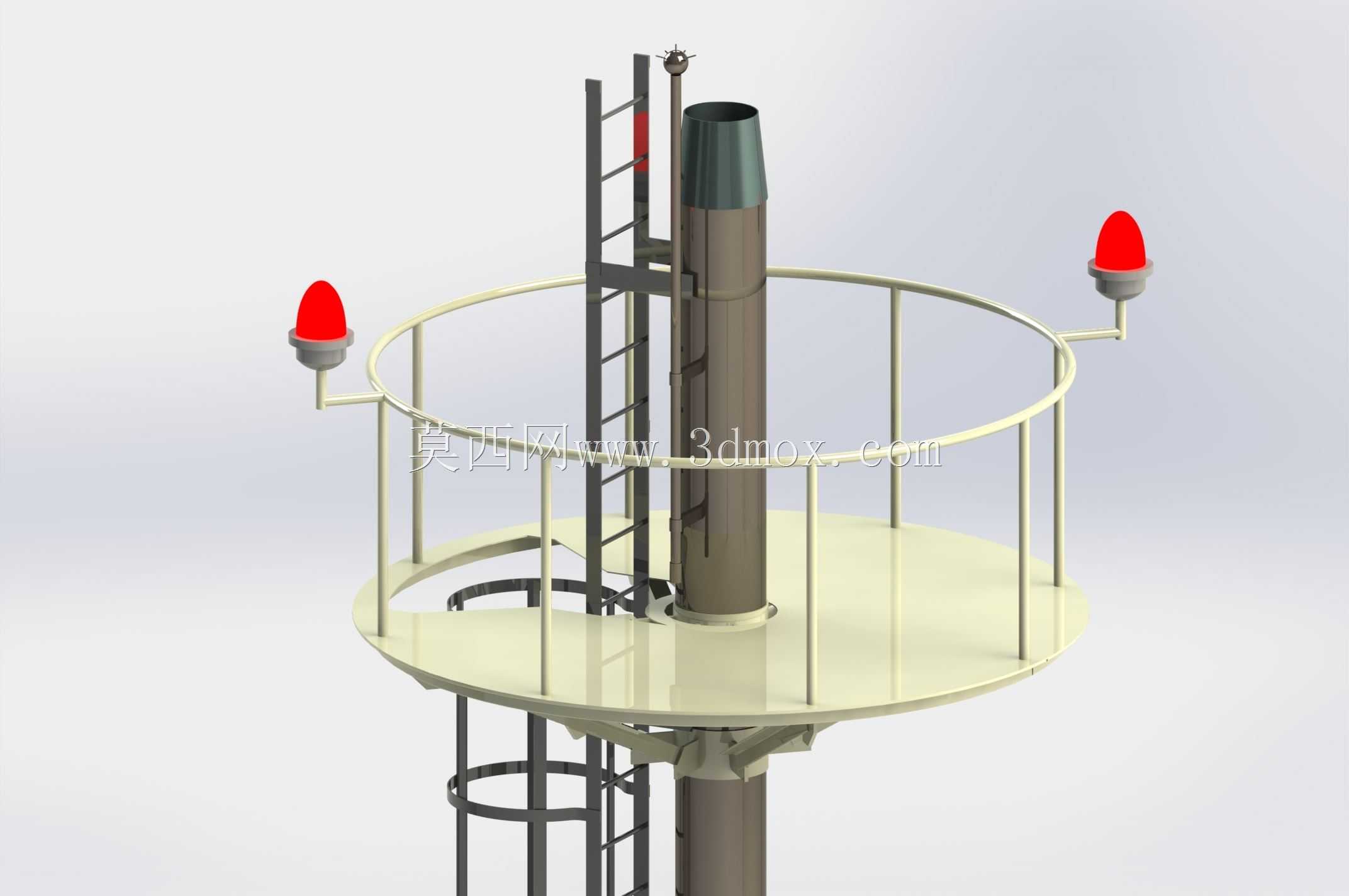

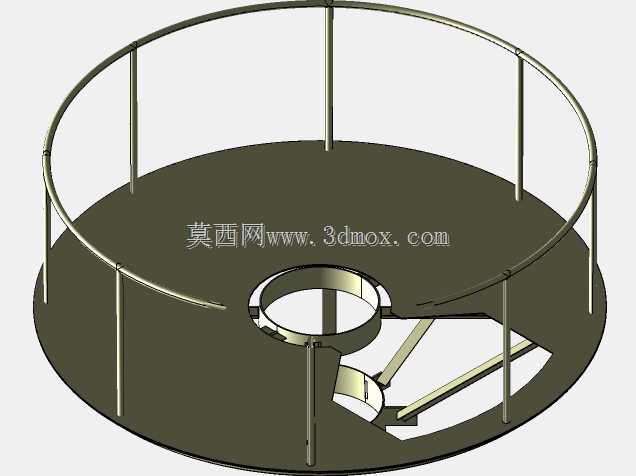

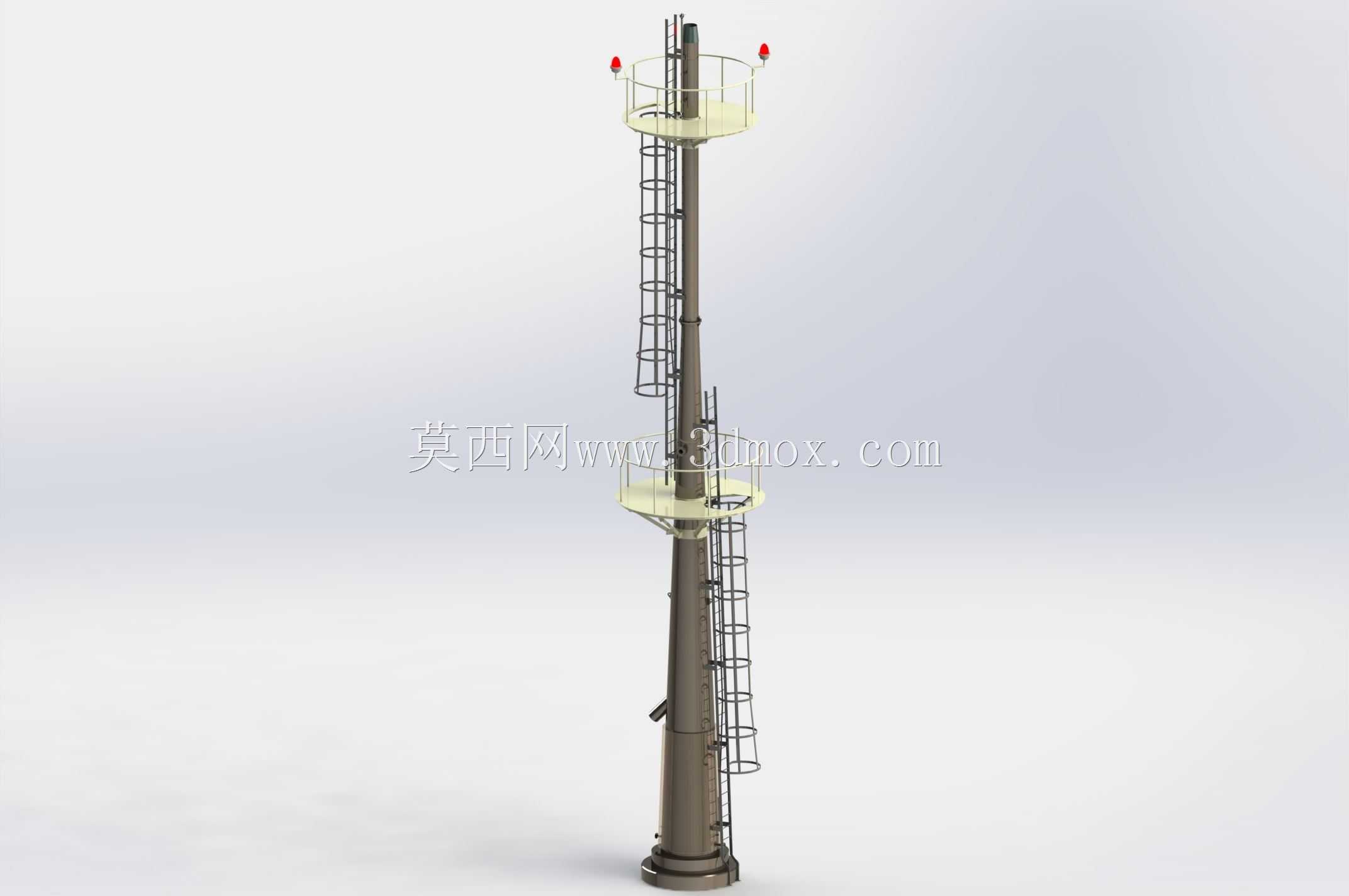

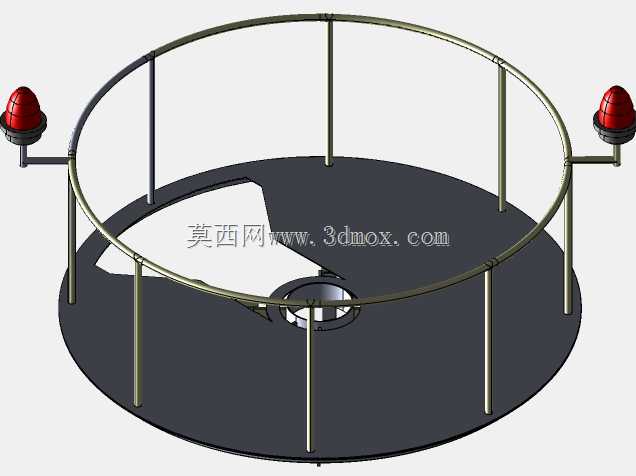

在中小型工业厂区、分布式能源站、小型锅炉配套的排烟系统中，自立式钢烟囱是应用占比极高的高空排放构筑物，这款直径350的自立烟囱，主要适配额定蒸发量不大的燃气锅炉、小型工业炉窑的尾气高空排放需求，无需额外拉索、依附建筑做结构支撑，仅靠自身底部与基础预埋结构的刚性连接即可完成抗风、抗震载荷承载，适合场地局促、周边无高大建筑可依托的厂区场景使用。从结构设计逻辑来看，整体采用等径直筒段作为主体排烟通道，筒体材质选用常规碳素结构钢卷制焊接，内壁可根据排放烟气的腐蚀等级预留防腐衬层安装空间，外壁做防锈涂装处理，满足户外长期服役的耐候要求。沿筒体轴向设置两段环形操作检修平台，平台采用格栅板铺设减少风阻，周边设置安全防护栏杆，平台位置分别对应烟囱中上部的航标警示安装位、以及中部的烟气检测采样位，方便运维人员定期开展航标灯维护、烟气参数检测、筒体焊缝巡检作业。爬梯沿筒体外侧通长布置，爬梯踏步做防滑处理，外侧设置护笼结构，符合高空作业的安全防护规范，爬梯与筒体之间采用抱箍式连接，避免直接在筒体上大量开孔削弱结构强度，同时方便后期安装调整。设计阶段优先核算了不同高度下的风载荷分布，将筒体壁厚做梯度匹配，底部段壁厚适当加大以承载上部结构的弯矩与自重，顶部段壁厚在满足结构强度的前提下适当减薄控制整体自重，降低基础承载的设计压力。顶部设置的航标警示装置，满足厂区周边低空飞行物的警示要求，符合工业构筑物的航标设置规范。安装边界方面，底部需要匹配对应尺寸的钢筋混凝土基础，预埋地脚螺栓与筒体底部法兰做刚性连接，安装时需要控制筒体的整体垂直度偏差在规范允许范围内，确保长期服役过程中不会出现倾斜失稳风险。整体结构没有冗余设计，所有附属构件均围绕排烟功能、运维安全、结构稳定三个核心需求设置，既满足工业尾气高空扩散排放的环保要求，也兼顾了后期运维的操作便利性，适合小型工业项目的排烟系统配套选型参考，建模过程中严格按照钢结构设计规范的尺寸比例搭建，各部件的连接关系、结构尺寸均符合实际工程的应用要求，可直接用于同类项目的方案展示、结构校核参考。
