双人混动蝌蚪式三轮代步车架结构设计

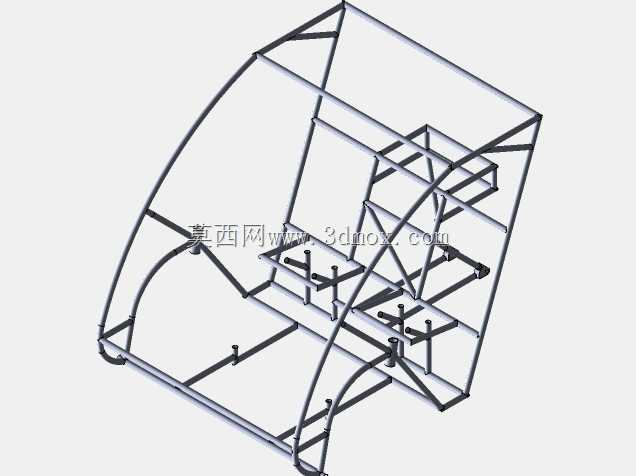

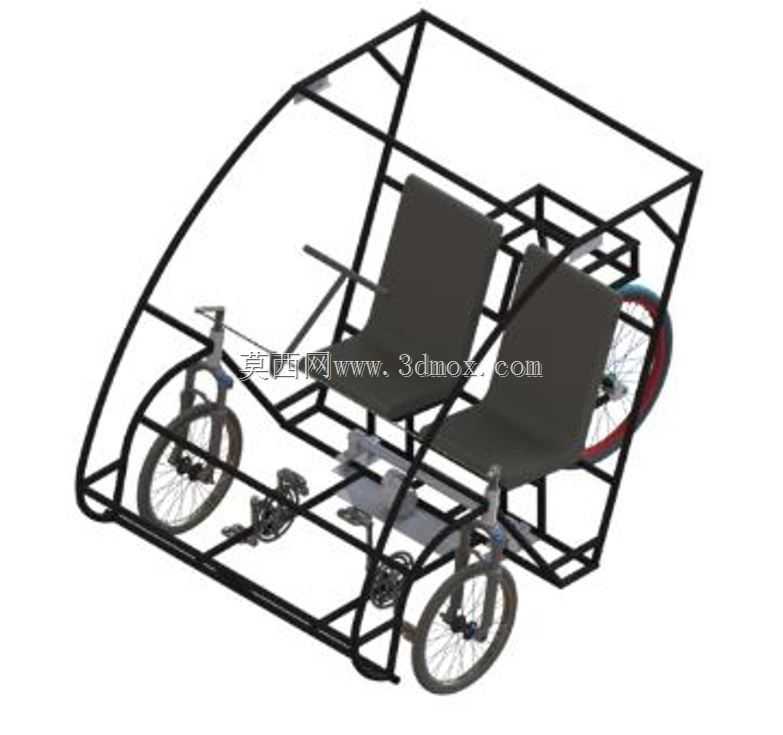

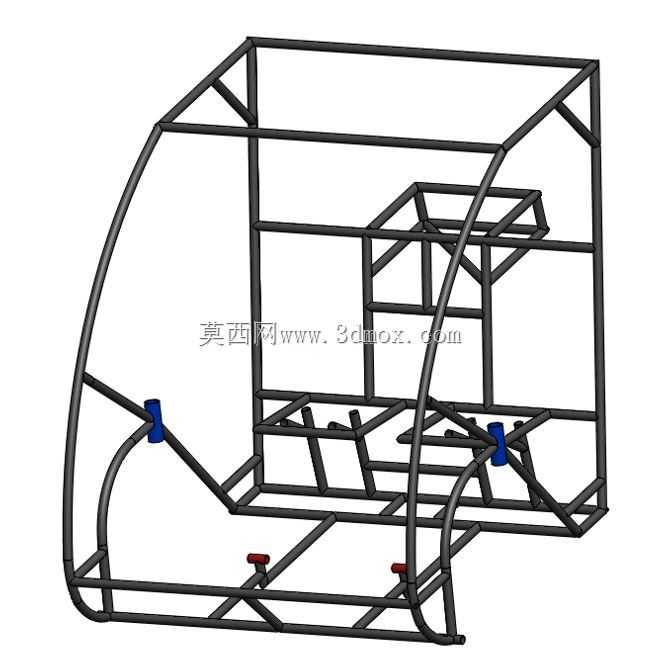

这款三轮代步载具采用前双轮后单轮的蝌蚪式布局，区别于传统正三轮的后置双轮结构，转向时侧倾风险更低，低速行驶稳定性更优，适配社区短途接驳、景区观光代步、园区通勤等多类低速出行场景，可同时承载两名乘员，兼顾人力骑行与电驱动两种动力输出模式。从结构设计逻辑来看，整车采用管式桁架承载结构，没有额外设计覆盖件安装位的冗余结构，框架直接承担乘员重量、动力部件载荷与行驶过程中的冲击载荷，管材弯折弧度匹配乘员坐姿的人机工程需求，前部预留的转向构件安装位兼容标准自行车前叉组件，可直接复用成熟的自行车转向、制动零部件，降低后续加工与配件替换成本。动力单元预留了400W级驱动电机的安装空间，同时保留了完整的脚踏曲柄传动结构，可实现纯人力骑行、纯电驱动、人力电助力混合三种工作模式，电池组安装位设置在两名乘员座椅下方的框架空腔内，该位置处于整车重心最低点，能有效降低行驶过程中的重心偏移量，提升过弯与颠簸路面行驶的稳定性。乘员区域采用前后纵置双座椅布局，座椅安装点在框架上预留了多组调节孔位，可根据不同乘员的身高腿长调整座椅前后位置，匹配不同的脚踏发力角度，避免长时间骑行的姿态疲劳。前部转向区域的宽度控制在850mm以内，满足非机动车道通行的宽度要求，整车长度控制在2200mm区间，转弯半径小于3m，适合狭窄社区道路、园区步道的灵活转向需求，后轮安装位兼容标准自行车轮组，可适配不同规格的轮胎与轮毂电机组件。框架的杆件连接节点均采用同轴心对接设计，适合采用氩弧焊工艺完成拼接，不需要复杂的冲压模具即可完成原型制作，后期小批量生产时也可采用夹具定位后批量焊接，生产门槛较低。制动系统预留了前轮双碟刹、后轮单碟刹的安装点位，匹配混动模式下的最高25km/h时速的制动需求，制动距离可控制在4m以内，满足低速代步载具的安全性能要求。框架上部的弧形管结构既作为乘员的安全防护栏，也可后期加装雨棚、遮阳篷等附属配件，不需要额外在主框架上钻孔破坏结构强度，预留的安装点位均设置在框架受力较小的支管位置，避免额外载荷影响主承载结构的疲劳寿命。
