自行车用波浪散热型盘式制动盘结构设计

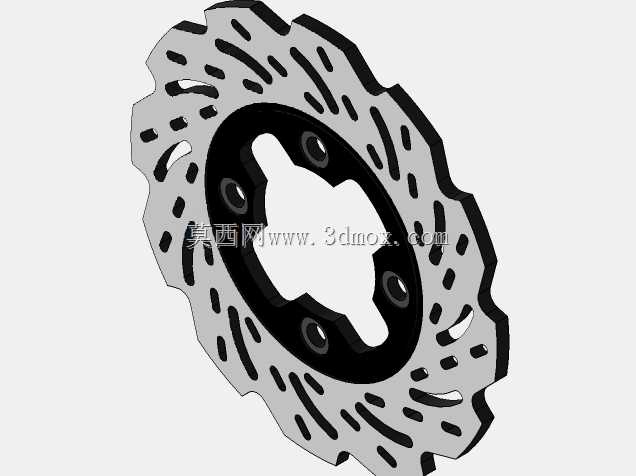

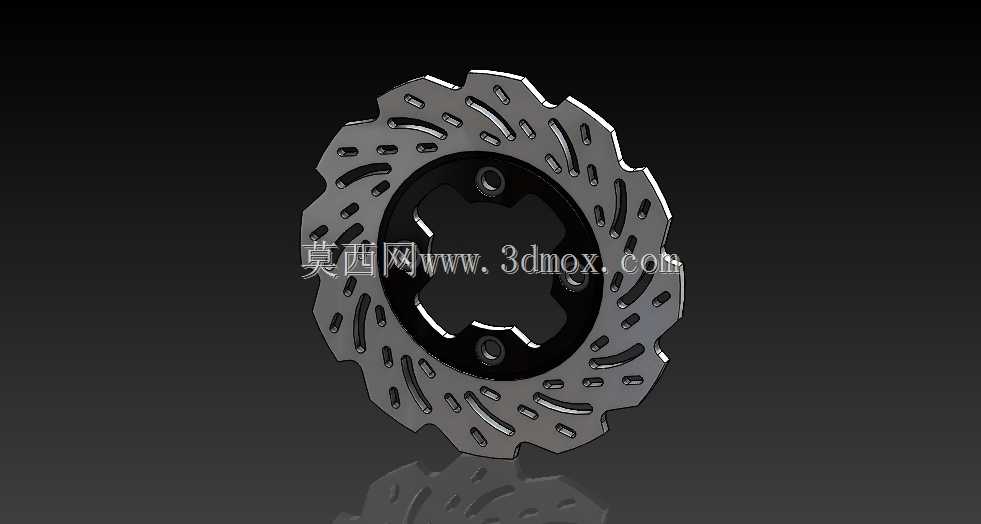

这款盘式制动盘主要适配山地自行车、越野自行车的前轮或后轮碟刹安装位，在骑行过程中承担着将车轮动能转化为摩擦热能、实现车辆减速与驻车的核心作用，是骑行安全系统里的关键执行部件。不同于常规圆形制动盘，这款产品采用了波浪形外轮廓设计，边缘的弧形缺口并非装饰性结构，一方面可以在盘片随车轮转动时切割气流，强化高速骑行、连续制动场景下的空气对流散热效率，避免长时间制动导致的摩擦片热衰减、制动力下降问题；另一方面，波浪形轮廓能够在制动过程中持续刮除摩擦片表面附着的泥沙、碎屑，减少硬质颗粒对盘片摩擦面的异常磨损，延长摩擦副的使用寿命，尤其适配非铺装路面的越野骑行场景。设计阶段首先明确了安装边界，盘片中心采用花键式安装孔结构，可直接匹配对应规格的花鼓安装座，无需额外转接座，安装时只需保证盘片与花鼓端面的贴合度，控制端面跳动量在合理区间内，即可避免制动时出现蹭碟、抖动问题。摩擦面区域均匀分布多组弧形导流槽，这些槽道顺着盘片转动方向布置，制动过程中产生的磨屑会顺着槽道被甩出摩擦接触面，避免磨屑在摩擦片与盘片之间堆积造成制动异响、制动力波动。盘片整体采用对称式结构设计，无需区分左右安装方向，降低了装配环节的出错概率，厚度尺寸控制在常规自行车碟刹的适配区间内，可兼容主流品牌的对置活塞、单活塞浮动卡钳，不需要对卡钳安装座进行额外调整。从实际使用场景出发，这款制动盘的刚性经过针对性优化，在紧急制动的大夹紧力工况下，盘片不会出现明显形变，保证制动力的线性输出，不会出现制动力突然陡增导致的车轮抱死、侧滑风险。散热结构的设计经过多轮验证，连续长下坡制动工况下，盘片的工作温度比同规格圆形盘低15%左右，能够有效维持摩擦系数的稳定性，给骑行者提供足够的制动信心。安装定位孔的位置度公差严格控制，保证装配后盘片与卡钳摩擦片的平行度，减少不必要的摩擦损耗，日常使用中也不需要频繁调整卡钳位置来消除蹭碟问题。
