旋转式气锁叶轮物料输送核心构件

在粉体、颗粒物料的连续输送工艺链路里，两个存在压差的料槽或工艺设备之间，往往需要配置能稳定隔气同时连续送料的过渡构件，旋转式气锁的叶轮就是承担这一核心功能的转动部件。这类构件常见于粮食加工、化工粉体输送、建材原料转运、制药固体制剂生产线的物料转接节点，既要保证上方料仓的物料能均匀填充到叶轮格腔，又要在叶轮转动过程中阻断上下腔室的气流串通，避免高压侧气流裹挟物料反向窜入低压侧，破坏整个输送系统的风压平衡。

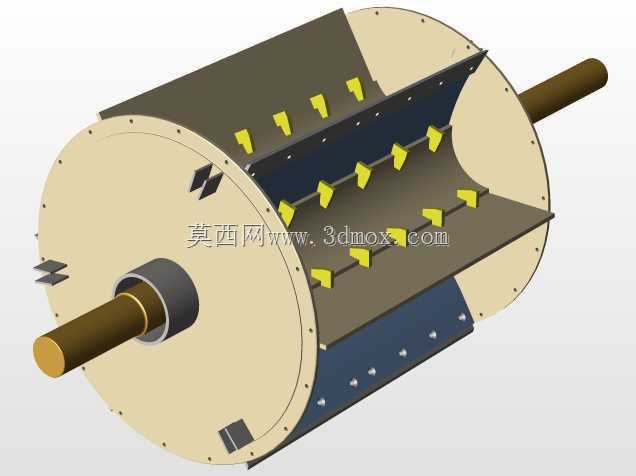

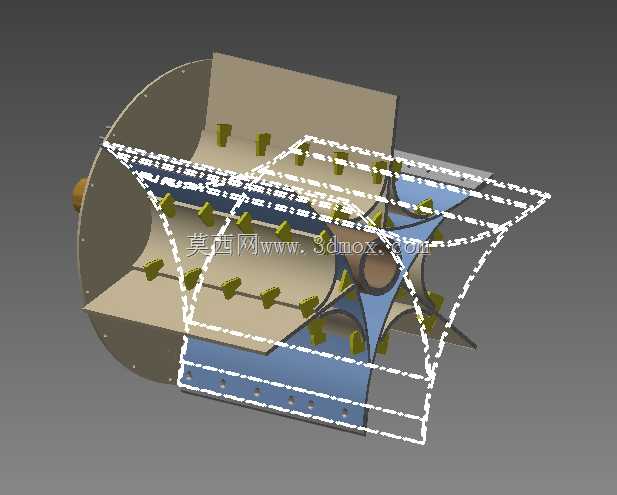

从结构设计逻辑来看，该叶轮采用多格腔径向布局，叶片沿轮毂周向均匀分布，相邻叶片与端板、壳体围合出独立的料格，当叶轮在壳体内匀速转动时，料格转到上方进料口位置时承接下落的物料，随叶轮转动到下方排料口位置时，物料依靠自重下落进入下游设备，整个转动过程中始终有叶片与壳体内壁保持贴合密封，形成连续的动态气封效果。设计时需要严格控制叶片外缘与壳体内壁的配合间隙，间隙过大会导致气流泄漏量超标，无法满足气锁压差要求，间隙过小则会在热胀冷缩或物料卡滞时出现叶片擦壳、运转卡阻的问题，常规工况下径向间隙控制在0.2-0.5mm区间，端侧间隙根据物料粒径调整，避免细粉从端侧缝隙窜流。

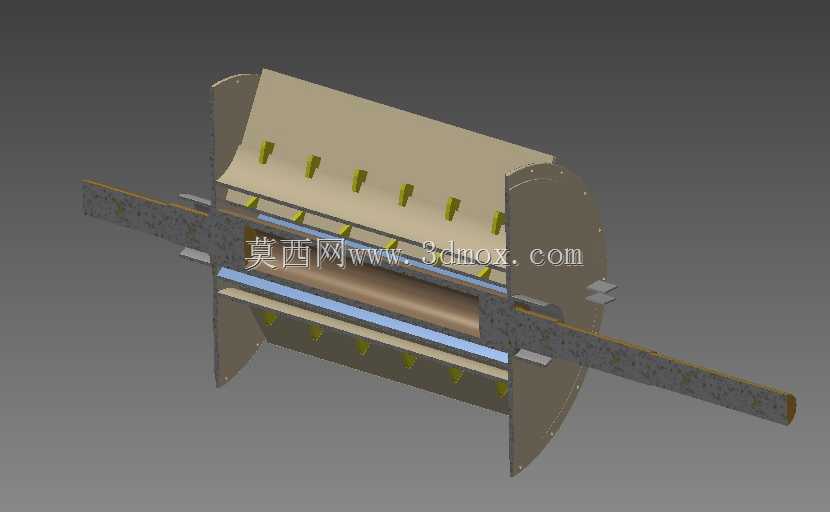

叶轮的叶片采用带一定倾角的布局设计，而非完全径向垂直，一方面可以减少物料填充时的卡料概率，对于有一定黏附性的粉体，倾斜叶片能在排料阶段减少物料在叶片根部的残留，避免长期积料导致的动平衡失效；另一方面倾斜的叶片在转动时能降低进料口物料对叶片的冲击载荷，减少运转过程中的振动与噪音。轮毂部分采用中空轴套结构，两端预留与传动轴配合的安装止口与键槽位置，安装时需要保证叶轮两端面与壳体端盖的平行度，同轴度公差控制在0.1mm以内，避免运转时出现端面偏磨。

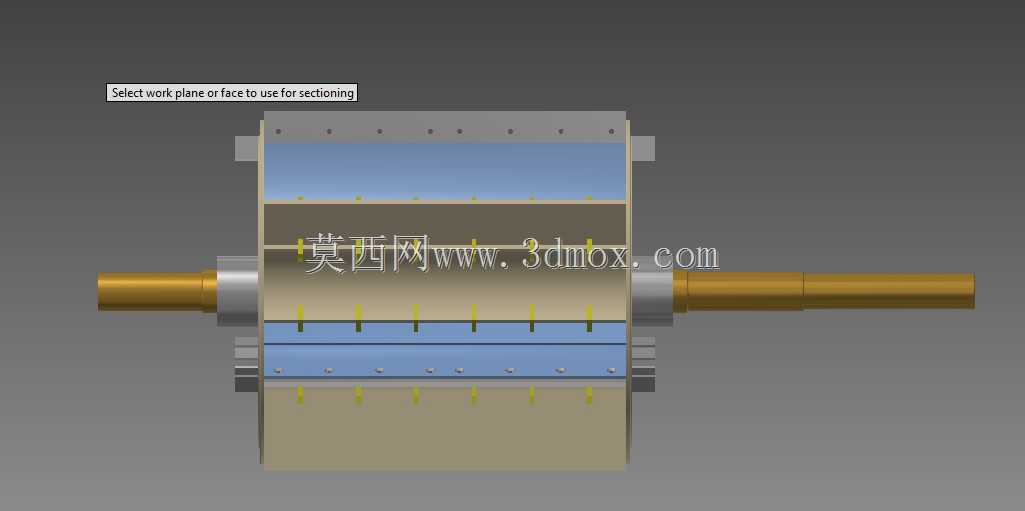

从安装边界来看，该叶轮的外形尺寸完全匹配对应规格的气锁壳体腔体，轴向长度略短于壳体内腔宽度，径向最大回转直径与壳体内腔直径保留前述配合间隙，进料侧对应叶轮上部的敞口区域，保证物料能顺畅落入各个料格，排料侧对应叶轮下部的敞口区域，料格转到该位置时无结构遮挡，确保物料能完全卸出。针对磨琢性较强的物料输送场景，叶片外缘还可加装可更换的耐磨密封条，无需整体更换叶轮即可维护密封间隙，降低设备运维成本。整个叶轮做动平衡校正，保证在额定转速下运转平稳，避免长期运转导致的轴承磨损、轴封泄漏等问题，适配连续化生产的长周期运行需求。
