哈雷戴维森摩托车进气过滤组件结构设计

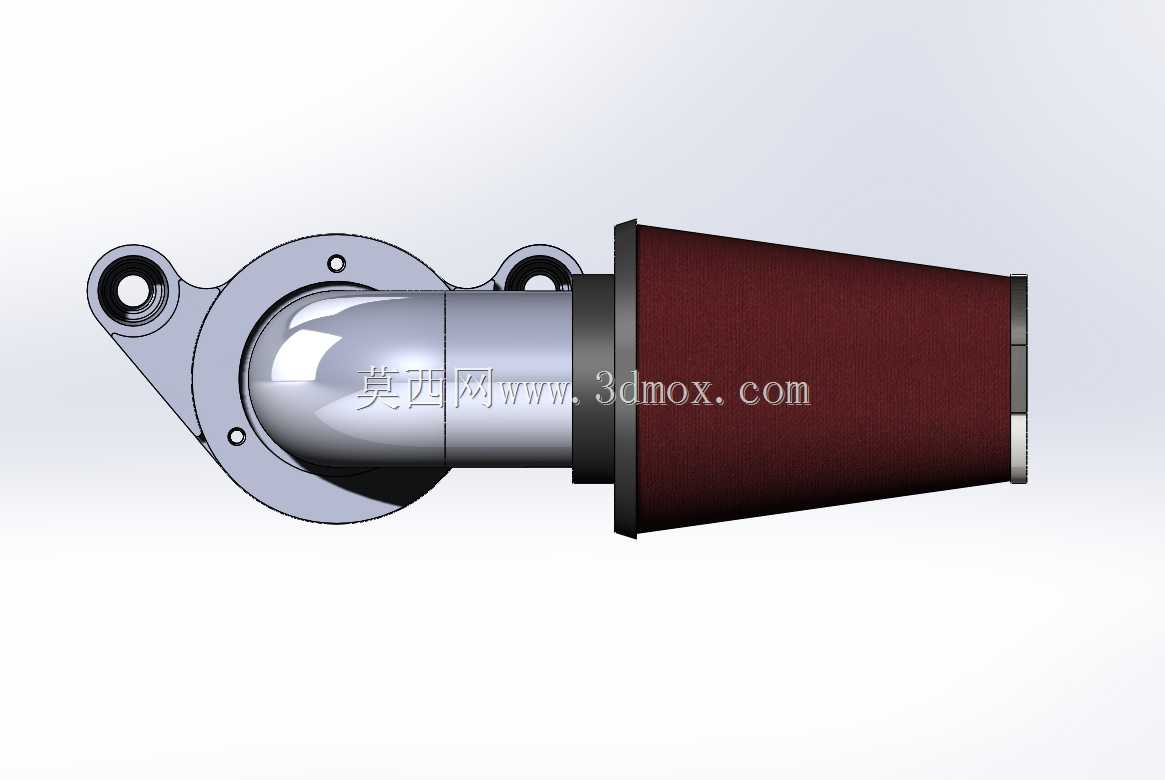

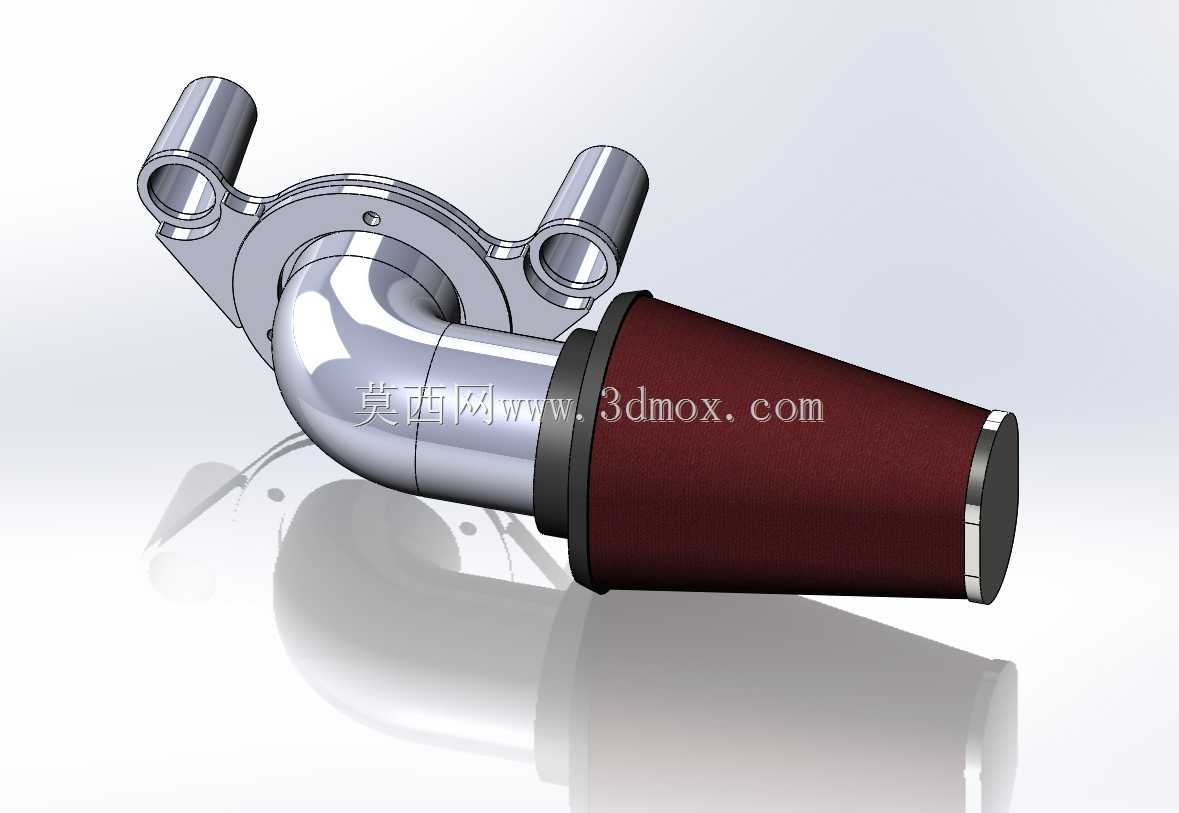

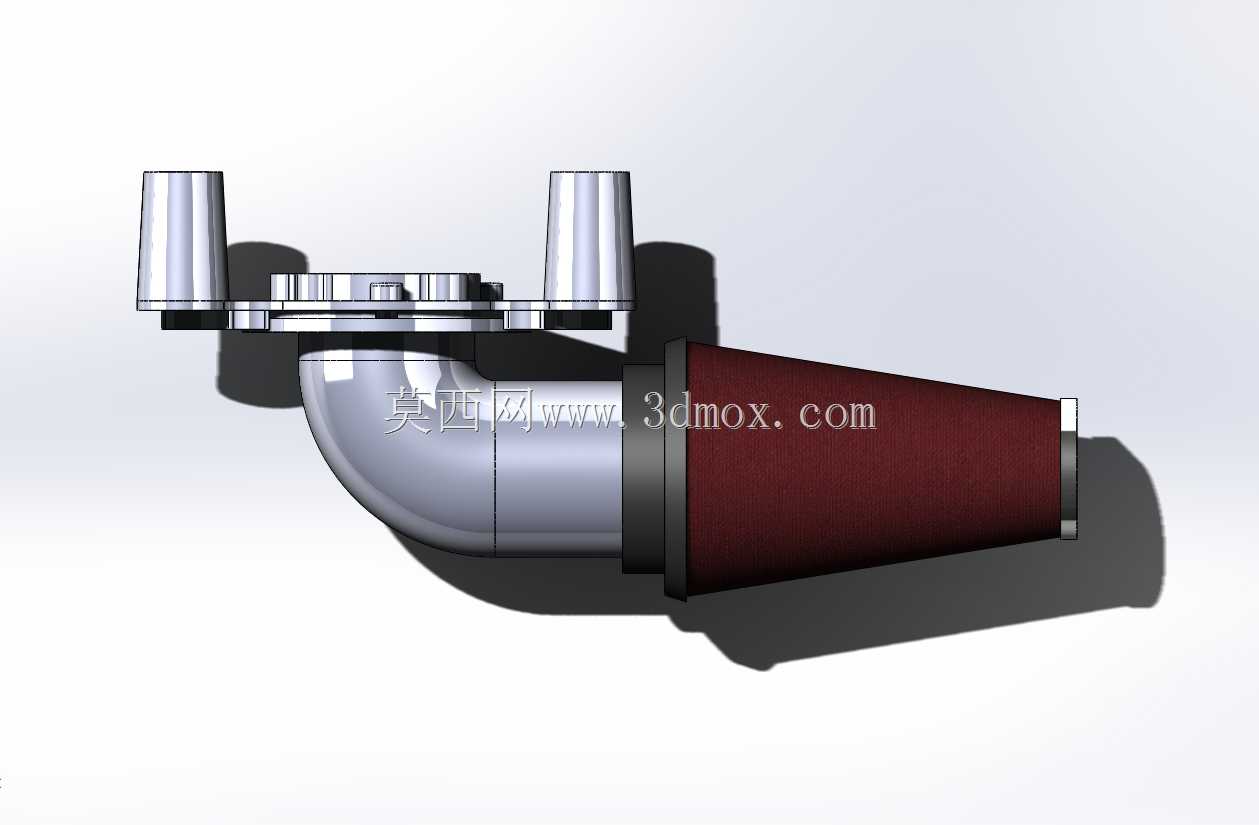

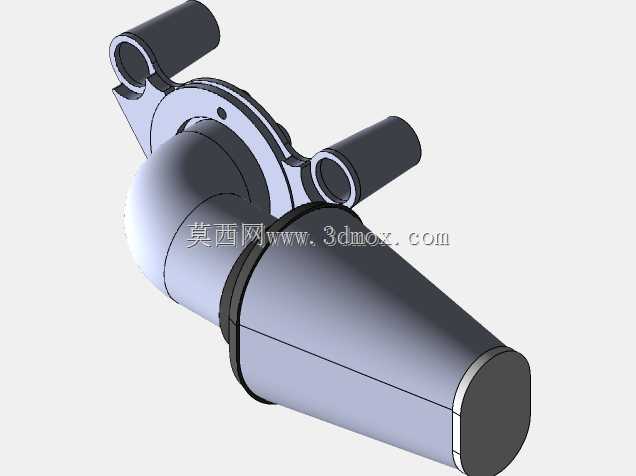

这款进气过滤组件主要适配大排量巡航类摩托车的进气系统，核心作用是对进入发动机燃烧室的空气进行多级过滤，滤除空气中携带的沙尘、碎屑与悬浮颗粒物，避免硬质杂质进入气缸造成缸壁、活塞环的异常磨损，同时兼顾进气道的气流平顺性，降低进气紊流带来的充气效率损失。从结构设计来看，组件采用弯管式金属基座搭配锥形滤材的布局，金属基座部分采用双安装耳的固定结构，两个带通孔的安装凸台对称分布在弯管进气端的法兰两侧，安装时可通过螺栓直接固定在发动机节气门体的安装面上，法兰与安装面之间可预留密封胶圈的放置槽位，保证负压进气状态下的气密性，避免未经过滤的空气从接缝处漏入。弯管部分采用大曲率圆弧过渡设计，没有突兀的折角结构，能够减少气流转向时的阻力损失，内壁光滑过渡的流道可以让气流更顺畅地流向节气门，避免急加速工况下出现进气迟滞的问题。基座末端与滤材连接的位置设置了环形定位台阶，滤材端盖卡入台阶后可通过卡箍实现紧固定位，既可以保证滤材安装后的同轴度，也能避免车辆行驶过程中滤材出现松脱移位。锥形滤材的设计相比传统圆柱形空滤拥有更大的有效过滤面积，在有限的安装空间内可以提升容尘量，延长维护保养的间隔周期，滤材外侧采用致密的过滤层结构，内侧设置金属支撑网避免高负压工况下滤材出现吸瘪变形，尾端的金属端盖可以对滤材端部进行密封，同时起到结构支撑的作用。在安装边界方面，双安装耳的孔位间距与常规巡航车节气门体的安装孔位匹配，弯管的走向避开了车架主梁、油箱底部以及周边线束的布置空间，滤材的锥形结构从基座位置向外逐渐收窄，不会与周边的车架构件、覆盖件产生运动干涉，整体安装后占用的横向与纵向空间紧凑，适配改装场景下的布局调整需求。实际使用过程中，金属基座的材质具备足够的结构强度，能够承受滤材的重量以及车辆行驶带来的振动载荷，不会出现长期使用后基座断裂的问题，进气道的管径匹配大排量单缸或双缸发动机的进气流量需求，不会因为通径不足限制发动机的动力输出。
