双发尾撑式固定翼无人侦察飞行器设计

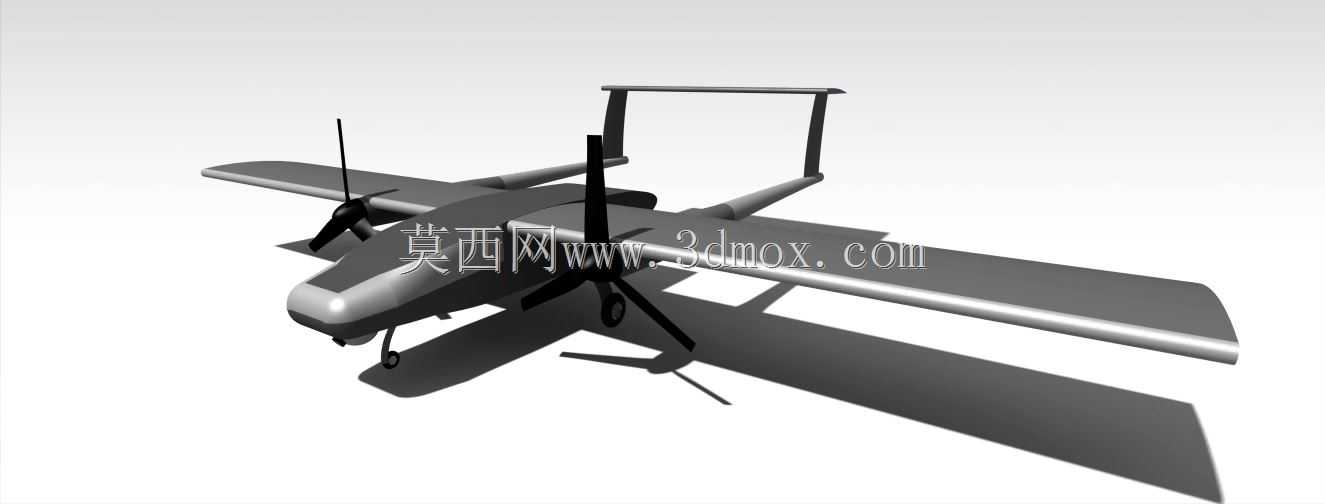

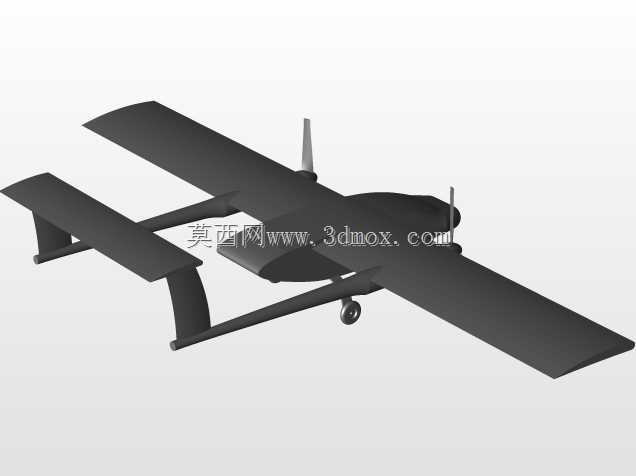

这款尾撑式双发固定翼无人飞行器，主要面向低空战术侦察、边境巡逻、地形测绘这类长航时作业场景设计，区别于常规下单翼布局，尾撑结构将垂尾和平尾后移，既给机翼中部的任务载荷舱留出充足安装空间，也能避免动力单元的尾流直接冲刷尾翼操纵面，降低飞行过程中的舵面震颤风险。从结构设计逻辑来看，整机采用上单翼布局，机翼相对厚度控制在12%左右，展弦比设置兼顾低速巡航升阻比与高速冲刺时的阻力控制，机翼前缘设置轻微后掠角，能够在侧风起降阶段提升横向稳定性，机翼下方预留的两个动力安装座，可适配不同规格的电动或油动动力单元，安装接口采用快拆式法兰结构，维护时无需拆解机翼主体即可完成动力模块更换。机身前段为航电与任务载荷舱，内部预留标准的设备安装导轨，可根据任务需求换装可见光摄像模块、红外热成像模块或者小型测绘雷达，舱体前端设置有透明整流罩，曲面弧度经过光学校准，不会对内置摄像设备的成像质量产生畸变影响。起落架采用后三点式布局，前起落架设置在机头下方，配备阻尼减震结构，能够在简易土质跑道起降时吸收地面冲击，两个主起落架安装在机身中部下方，轮距经过反复校核，可避免侧风着陆时出现侧翻风险。尾撑杆从机翼后缘位置向后延伸，连接末端的H型尾翼，这种布局相比常规单机身尾翼，能大幅缩短尾翼操纵力矩的传递路径，提升舵面响应速度，同时尾撑杆采用中空结构设计，内部可穿设尾翼舵机的控制线路，避免线路外露带来的气动阻力与老化损伤。整机外形尺寸适配中型弹射起飞架的安装边界，机翼可设置快拆接口，拆解后能够装入标准的单兵携行箱，转场运输时无需大型运载设备。从气动设计细节来看，机身侧面做了棱线修型，能够在大迎角飞行时提前产生可控涡流，提升机翼升力系数，螺旋桨的旋转平面与机翼前缘保持足够安全距离，避免桨叶变形时触碰机翼结构，机身底部设计为平面结构，可加装任务吊舱时保证安装面贴合度，不会出现额外的气动干扰。
