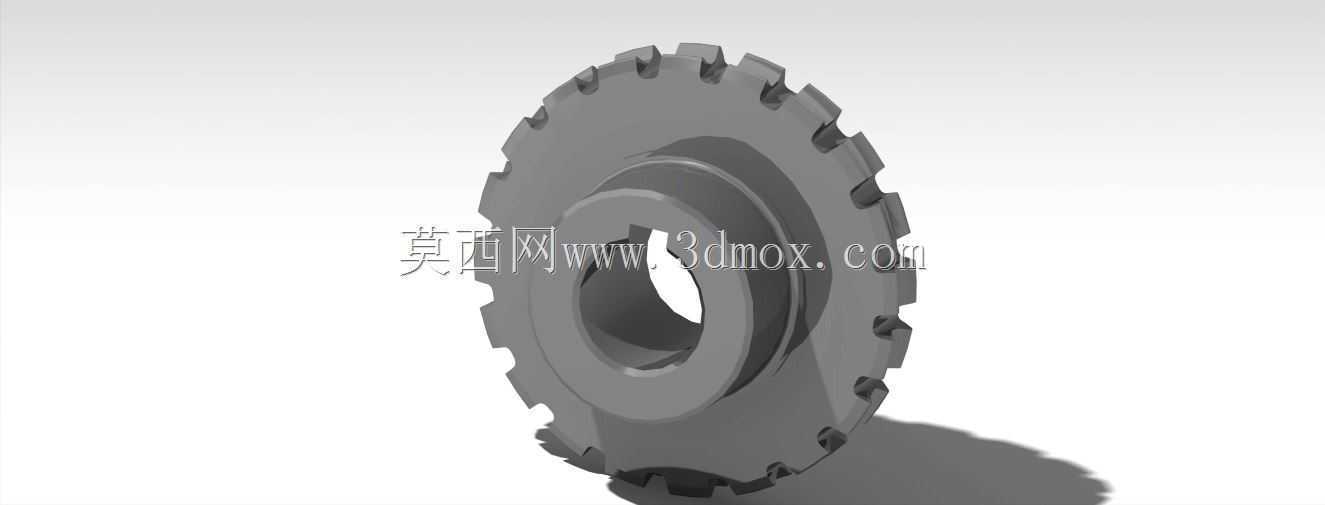

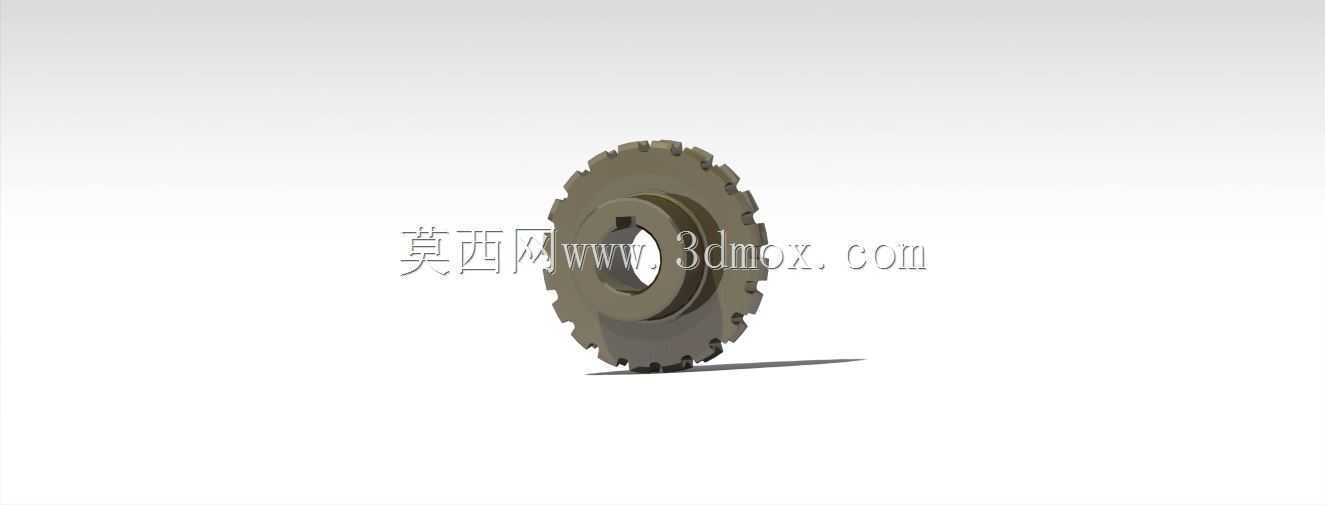

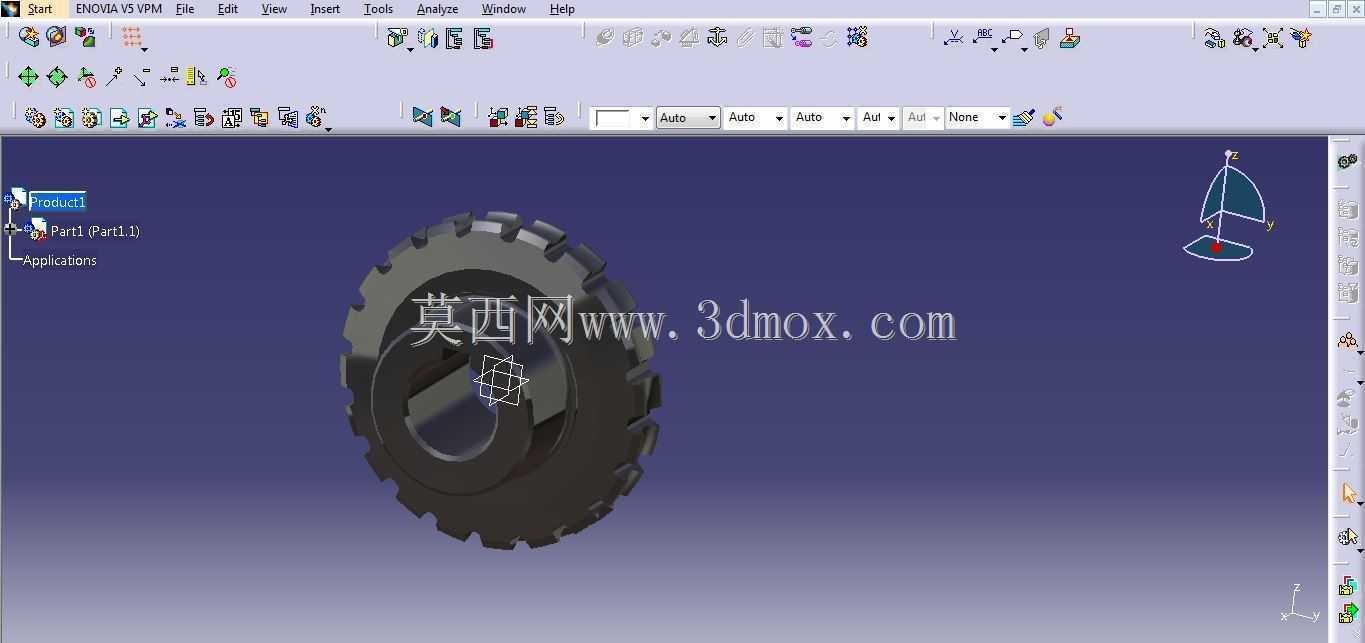

带键槽安装位的端面齿传动轮结构

　　这类带端面齿结构的齿轮，常应用在需要周向定位传递扭矩、同时兼具轴向离合功能的传动场景中，比如小型机床的进给档位切换机构、轻工包装设备的间歇传动单元、自动化输送线的离合接驳工位，区别于常规直齿圆柱齿轮仅做径向啮合传动的特性，其端面分布的齿形可在轴向贴合时完成扭矩传递，脱开时快速切断动力传输，适配需要频繁启停、档位切换的传动链路。从结构设计来看，中心的通孔带有标准键槽结构，安装时可通过平键与传动轴完成周向固定，避免传动过程中出现轮体与轴的相对滑动，孔位与轴的配合公差选用过渡配合区间，既保证安装时的装配便利性，也能控制传动过程中的同轴度误差，减少高速运转时的偏摆震动。轮体的轮毂部分做了加厚处理，

　　对应键槽的受力位置做了局部应力分散的圆弧过渡，避免键槽边缘在承受冲击载荷时出现应力集中导致的开裂问题，轮缘部分的端面齿采用渐开线齿形修形，齿顶做了小倒角处理，在轴向啮合导入时可顺畅滑入对位，不会出现齿顶顶撞卡滞的问题。齿根位置同样做了圆角过渡，降低长期交变载荷下的齿根断裂风险，轮体的辐板部分采用等厚薄板设计，在保证整体结构强度的前提下尽可能降低轮体自重，减少传动过程中的转动惯量，提升传动响应速度。安装边界上，轮体的轴向总厚度需匹配对应离合机构的拨叉行程，保证端面齿完全啮合时的贴合面接触面积不低于齿面总面积的85%，避免局部接触应力过大造成齿面过早磨损；外径尺寸需适配安装腔体内的防护空间，保证运转时轮齿与腔体内壁留有足够的安全间隙，

　　不会出现刮蹭干涉。这类齿轮在实际选型应用中，常搭配端面轴承做轴向滑动支撑，拨叉作用在轮毂的环形槽位置，推动轮体沿轴向做直线位移完成啮合与脱开动作，传动过程中齿面的接触应力需根据传递的额定扭矩做校核，齿面硬度根据应用场景匹配对应热处理工艺，重载场景下可做齿面高频淬火处理，轻载高速场景下可选用调质处理兼顾韧性与耐磨性，日常维护中需定期检查端面齿的磨损量，当齿厚磨损量超过原齿厚的10%时需及时更换，避免传动过程中出现打滑跳齿问题，影响整条传动链路的运行稳定性。
