废油资源化处理整套工艺装置结构

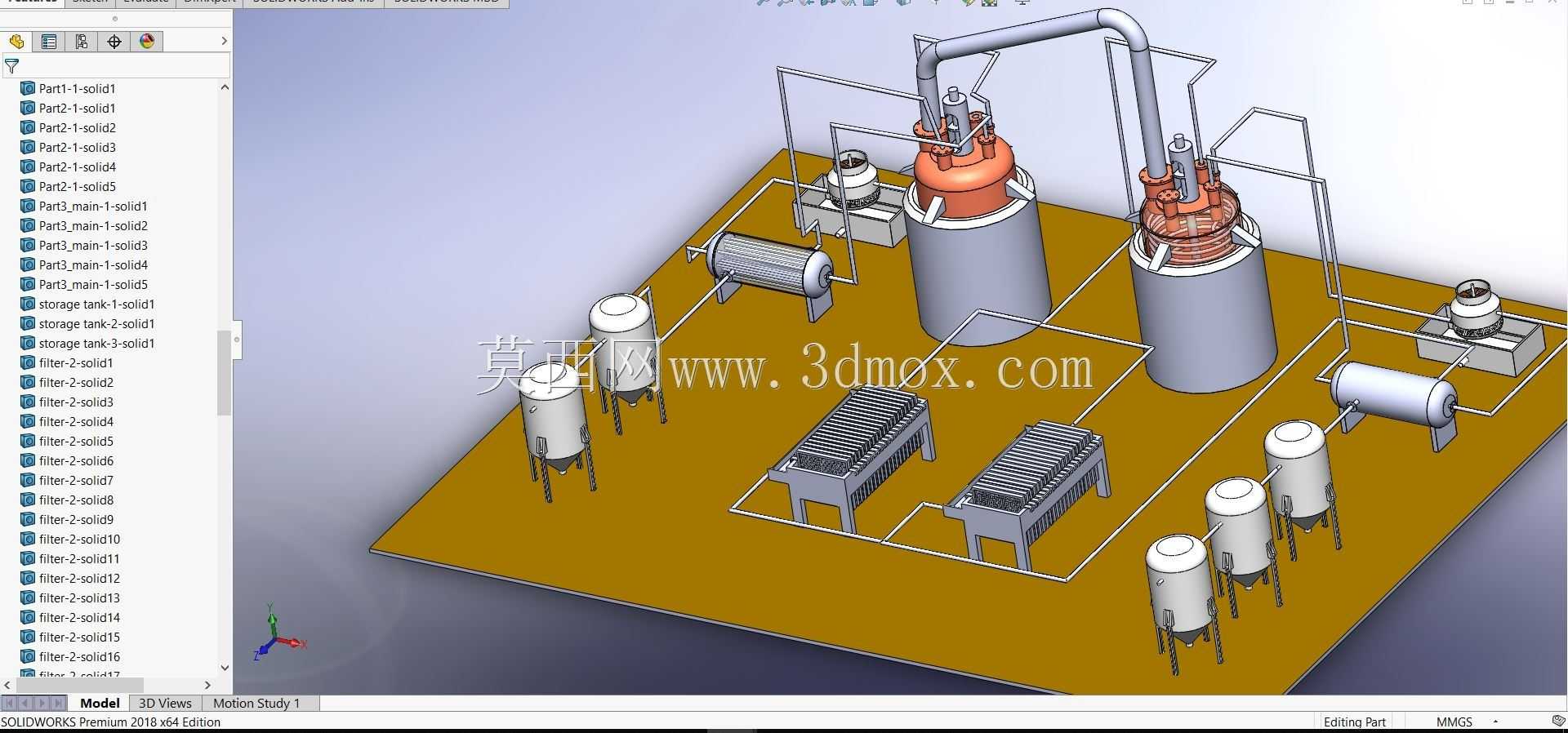

这套废油处理装置面向工业废矿物油、废润滑油的再生提纯场景，常见于机加工企业危废处理站、废油回收加工厂的生产工段，核心作用是将收集来的混杂金属屑、氧化胶质、水分的废弃油品，通过多步工艺处理恢复基础油性能，实现危废减量化与资源循环利用。整套装置采用撬装集成式布局，所有工艺设备统一固定在整块钢制安装底座上，底座预留地脚螺栓安装孔位，现场安装时仅需对接进料、出料、排污及公用工程接口即可，无需现场反复校准设备相对位置，大幅缩短现场施工周期。从工艺流向上看，进料端首先配置多组立式粗滤罐体，内置不同精度的过滤滤芯，先拦截废油中携带的大颗粒金属碎屑、悬浮杂质，避免大颗粒杂质进入后端精馏单元磨损设备内壁。粗滤后的油品通过密闭管路送入两组核心精馏反应罐体，罐体顶部设置精馏柱与气相管路，配套冷凝器实现轻组分油气的冷凝回收，罐体外部预留加热组件安装位，可根据处理油品的馏程特性适配导热油加热或电加热结构，通过精准控温实现不同馏分油品的分离。精馏单元旁配套卧式冷凝器与中间储液罐，冷凝后的液相油品根据馏分差异送入不同的中间存储单元，未冷凝的气相组分接入尾气处理管路避免无组织排放。后端精滤段配置两组板框式过滤机组，用于脱除精馏后油品中残留的胶质、沥青质等细颗粒杂质，板框滤机采用快开式结构设计，方便现场更换滤布、清理滤渣，滤机出口端配置多组立式精滤罐做终端精度过滤，确保最终产出的油品清洁度满足回用指标。整套装置的管路布局沿设备间隙排布，主工艺管路采用架空敷设方式，预留阀门安装与操作检修空间，所有罐体的液位计接口、温度传感器接口、压力检测接口均在建模阶段做了位置预留，方便后续对接自控系统实现连续化生产。从安装边界来看，整套撬装装置的长宽尺寸适配标准集装箱运输要求，设备最高点距离底座的高度满足常规厂房室内安装的净高要求，操作侧预留不小于一米的检修通道，方便操作人员日常巡检、阀门操作与设备维护。建模过程中对所有设备的支撑脚、管路支吊架做了等比例还原，每个罐体的人孔、手孔位置均按照实际化工设备设计规范布置，板框滤机的压紧机构、储液罐的支腿结构、冷凝器的管程接口都做了细节还原，可直接用于工艺方案展示、厂区布局规划、设备安装指导等场景，也能作为同类废油处理设备设计的参考原型，帮助设计人员快速完成工艺配置与结构校核，减少从零开始建模的重复工作量。
