100mm蒸汽管道工程配套焊接管件组

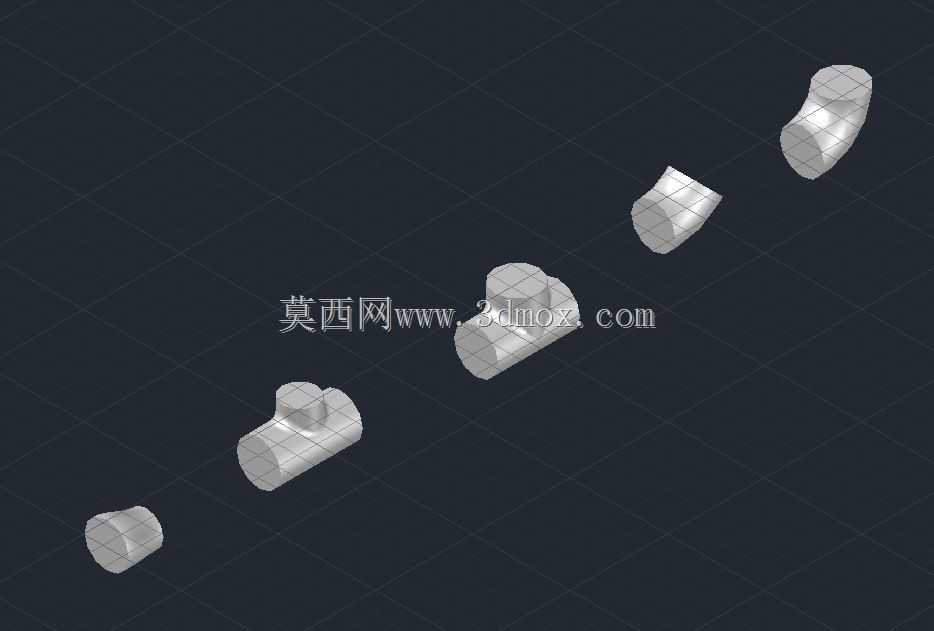

这套管件针对公称通径100mm的蒸汽输送管路设计，主要应用在工业厂区集中供汽、热力站分支输送、生产工艺蒸汽配给这类场景中，承担管路分流、转向、变径的核心连接作用，所有接口均适配焊接连接工艺，能满足高温高压蒸汽工况下的密封强度要求，避免螺纹连接在长期热胀冷缩作用下出现的渗漏风险。设计阶段首先梳理了蒸汽管路的常见布置需求，针对现场管路走向调整、支路引出、管径切换的实际工况，配置了带焊接圆角的等径三通、异径三通，以及不同角度的埃耳、偏心异径管，其中焊接圆角的结构处理是为了降低焊缝位置的应力集中，蒸汽管路长期运行时会伴随温度波动带来的形变，直角焊缝位置很容易出现应力疲劳开裂，倒圆角过渡的结构能让焊缝受力更均匀，延长管路整体的服役周期。从安装边界来看，所有管件的对接端口尺寸均匹配对应通径的无缝钢管外径，焊接时无需额外做端口修整，4英寸等径三通用于同管径管路的直角分流，4×3英寸异径三通用于从100mm主路引出较小管径的支路，4°90埃耳、4°45埃耳用于管路的直角转向与小角度偏摆调整，4×3英寸偏心异径管则用于管路变径位置，偏心结构的设计可以避免蒸汽管路变径处形成冷凝水积液袋，减少水锤现象对管路的冲击损伤。建模过程中严格参照管路施工的实际公差要求，所有对接端面的同轴度、端面垂直度都控制在施工允许的偏差范围内，管件的壁厚选取符合蒸汽管道的压力等级要求，内壁做了平滑过渡处理，减少蒸汽输送过程中的阻力损失，同时避免内壁凸起位置长期积聚冷凝水造成的局部腐蚀。不同管件的结构形态都对应现场的实际安装需求，比如90°埃耳的转弯半径适配现场常规的管路布置空间，不会出现转弯半径过小导致的管路应力集中，也不会因半径过大占用过多安装空间；偏心异径管的偏心方向可以根据现场管路是上平还是下平安装做对应匹配，建模时保留了足够的焊接操作空间，现场施焊时焊枪能够顺利抵达焊缝位置，不会出现结构干涉导致的虚焊、漏焊问题。整套管件的结构设计完全贴合蒸汽管道工程的实际施工逻辑，没有冗余结构，每个部件都对应明确的管路功能需求，能够直接用于蒸汽管路的三维布置设计、施工预演以及预制加工的尺寸参考，帮助设计人员在方案阶段就提前校验管路布置的合理性，避免现场安装时出现管件不匹配、操作空间不足的问题。
