CR2032纽扣电池卧式贴片固定座结构

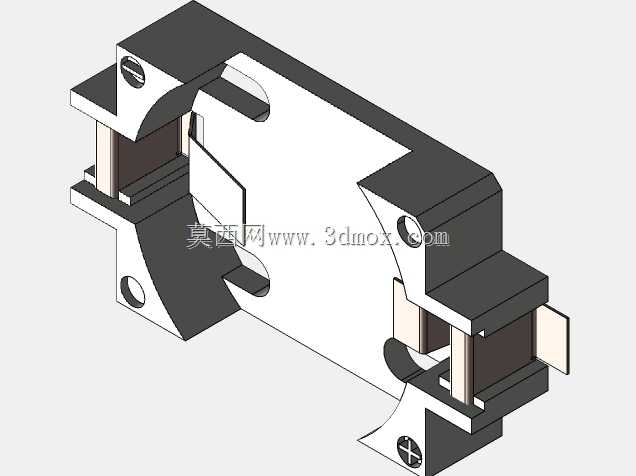

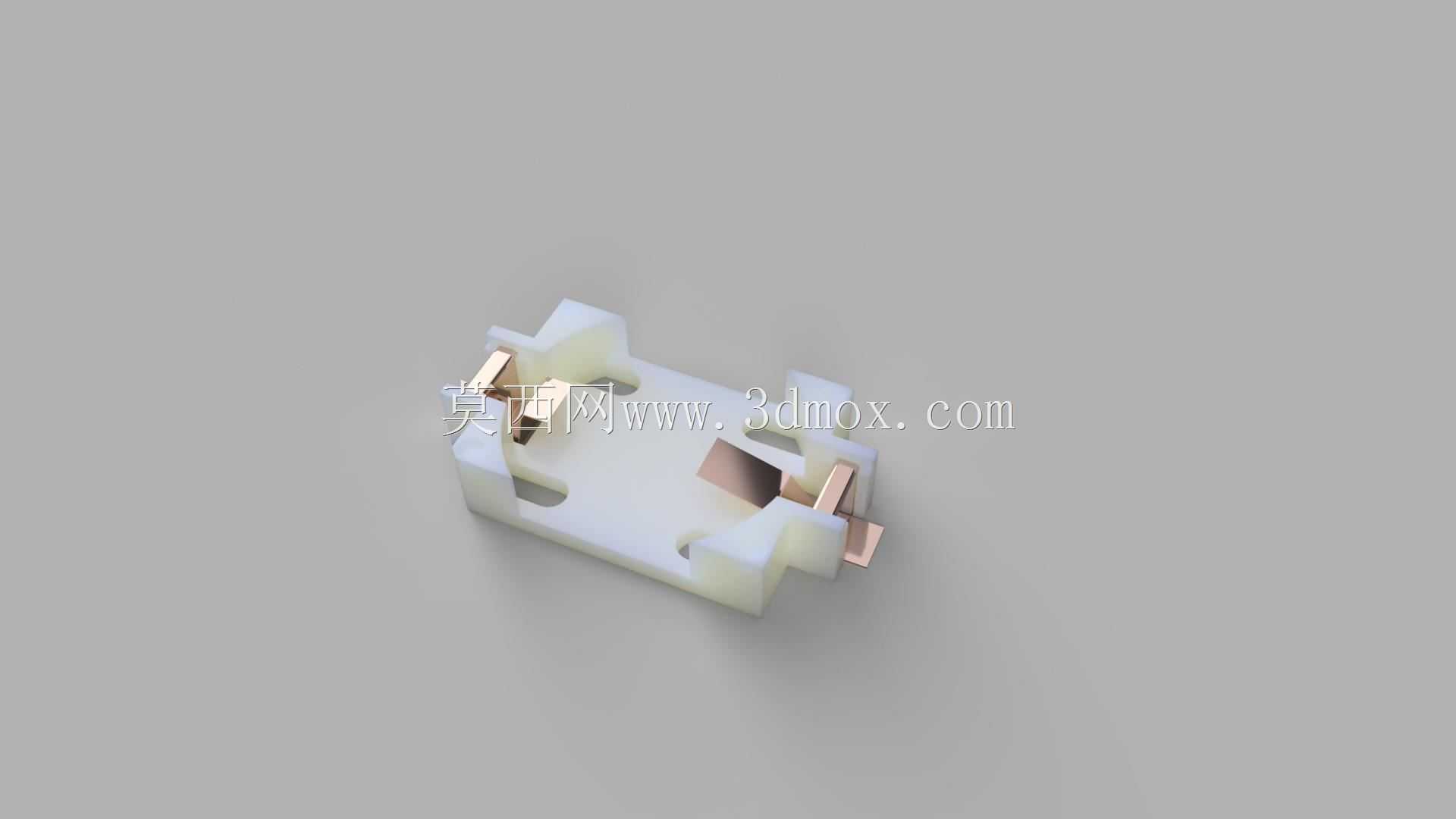

在消费电子、工控板卡、小型物联网终端的PCB设计场景里，纽扣电池的固定结构一直是板级可靠性设计里容易被忽略的细节，这款CR2032电池座就是针对卧式贴片安装场景开发的固定连接件。日常做板卡布局时，很多工程师会优先考虑主芯片、接口器件的占位，却常因电池座选型不当，出现后期组装时电池卡接松动、设备运输过程中电池脱落导致RTC数据丢失、或是焊盘受力不均过炉后出现虚焊的问题，这款结构的设计刚好针对性解决了这类常见痛点。从功能特性来看，它采用白色耐高温绝缘基座搭配金属导电弹片的组合，基座材质适配回流焊高温工况，过炉过程中不会出现形变、翘曲问题，金属弹片采用弹性合金材质，表面做镀镍处理，既保证长期接触的导电稳定性，也能避免长期使用后出现氧化锈蚀导致接触电阻升高的问题。弹片的卡接弧度经过反复调校，装入CR2032纽扣电池时能提供适中的卡紧力，既不会因为弹力过大导致电池装入困难、甚至压裂电池外壳，也不会因为弹力不足导致设备受振动冲击时电池松脱。设计思路上，这款电池座采用卧式贴片布局，相比立式电池座能大幅降低器件在PCB上的占用高度，适合对整机厚度有严格限制的便携类电子产品，比如无线传感器节点、便携检测仪表、蓝牙外设这类产品的内部空间局促，竖向空间余量极小，卧式结构能把整体安装高度控制在电池厚度加基座壁厚的范围内，不会额外占用竖向堆叠空间。基座底部设计了对称的贴片焊盘，焊盘位置和尺寸匹配常规SMT工艺的钢网开孔要求，不需要额外定制特殊钢网就能完成批量焊接，基座两侧还预留了辅助定位的凸点，贴片机吸嘴抓取时能保证吸附平整度，减少贴装偏移的不良率。从安装边界来看，这款电池座的外形轮廓完全围绕CR2032电池的直径尺寸做适配，基座外延尺寸比电池直径略大2mm左右，不会过多占用PCB板上的布线空间，焊盘位置距离基座边缘预留了足够的爬电距离，满足常规消费电子、工控产品的安规间距要求。弹片的接触点位置刚好对准CR2032电池的正负极区域，装入电池后正负极接触压力均匀，不会出现偏位导致的接触不良，基座上还设计了防呆结构，反向装入电池时会被基座挡边卡住，能避免产线组装时出现电池装反的低级失误。在实际选型应用时，需要注意在PCB布局时给电池座周边预留0.5mm以上的器件间距，避免和周边的电容、电阻等贴片器件产生干涉，同时在焊盘设计时不要把焊盘做的过大，避免过炉时焊锡张力拉动电池座出现偏移。这类电池座的弹片经过寿命测试，多次更换电池后依然能保持稳定的接触压力，适合需要定期更换电池的设备场景，相比焊线式的电池固定方式，贴片式电池座的组装效率更高，适合批量SMT生产线的生产节奏，不需要额外的人工焊线工序，能有效降低整机组装的人工成本。
