无轴萨沃纽斯垂直轴风力发电结构设计

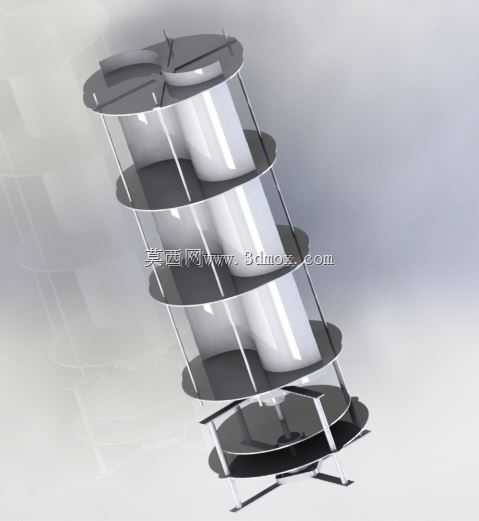

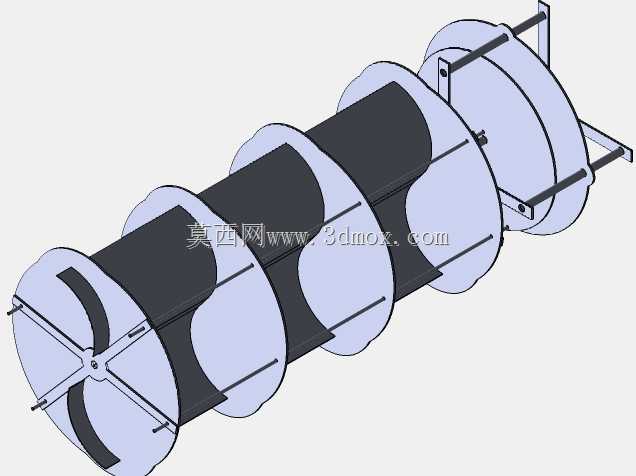

这款无轴结构的萨沃纽斯垂直轴风轮，在分布式风能采集场景中有着独特的适配优势，区别于传统水平轴风机对风向的严苛要求，这类垂直轴结构无需额外加装偏航对风装置，在风向紊乱的城市楼宇间隙、山区零散风场、牧区户用供电点位都能稳定捕获风能，不会因为风向突变出现载荷骤变的问题，运行过程的气动噪音也远低于同功率水平轴机型，适合对噪音控制有要求的近人居场景部署。从结构设计逻辑来看，无轴布局取消了传统萨沃纽斯风机贯穿整体的中心主轴，将受力支撑分散到周向布置的拉杆与层间隔板上，既降低了中心轴带来的气动遮挡损耗，也减少了长轴加工带来的同轴度装配误差，多层堆叠的半圆弧形叶片采用错位排布，每层叶片的相位角做了偏移设计，能够有效降低传统萨沃纽斯风轮存在的启动死点，在低风速区间就能获得足够启动力矩，原型经CFD验证峰值风能利用系数达到0.27，在同类型阻力型垂直轴风机中处于较好水平。安装边界上，这类层叠式无轴结构可以根据实际功率需求灵活调整堆叠层数，单组模块的径向尺寸控制紧凑，不需要预留水平轴风机那样大的叶片扫掠安全半径，支架采用底部三角支撑结构，对安装基础的承重要求更低，既可以单组独立部署为小型监测设备、户外照明供电，也可以多组阵列排布组成小型分布式风场，适配离网型微电网的供电需求。结构细节上，每层隔板采用镂空减重设计，在保证叶片安装定位精度的前提下降低整体自重，周向拉杆采用张紧式装配，能够抵消风轮旋转过程中产生的离心形变，叶片曲面采用等半径圆弧构型，加工难度低，不需要复杂的曲面成型工艺，普通钣金折弯工艺就能完成叶片加工，适合小规模量产与现场快速组装维护，日常运维过程中不需要攀爬至机舱位置，所有易损连接件都在下部支撑区域，检修作业的安全风险更低。
