三叶片水平轴风力发电涡轮整机结构

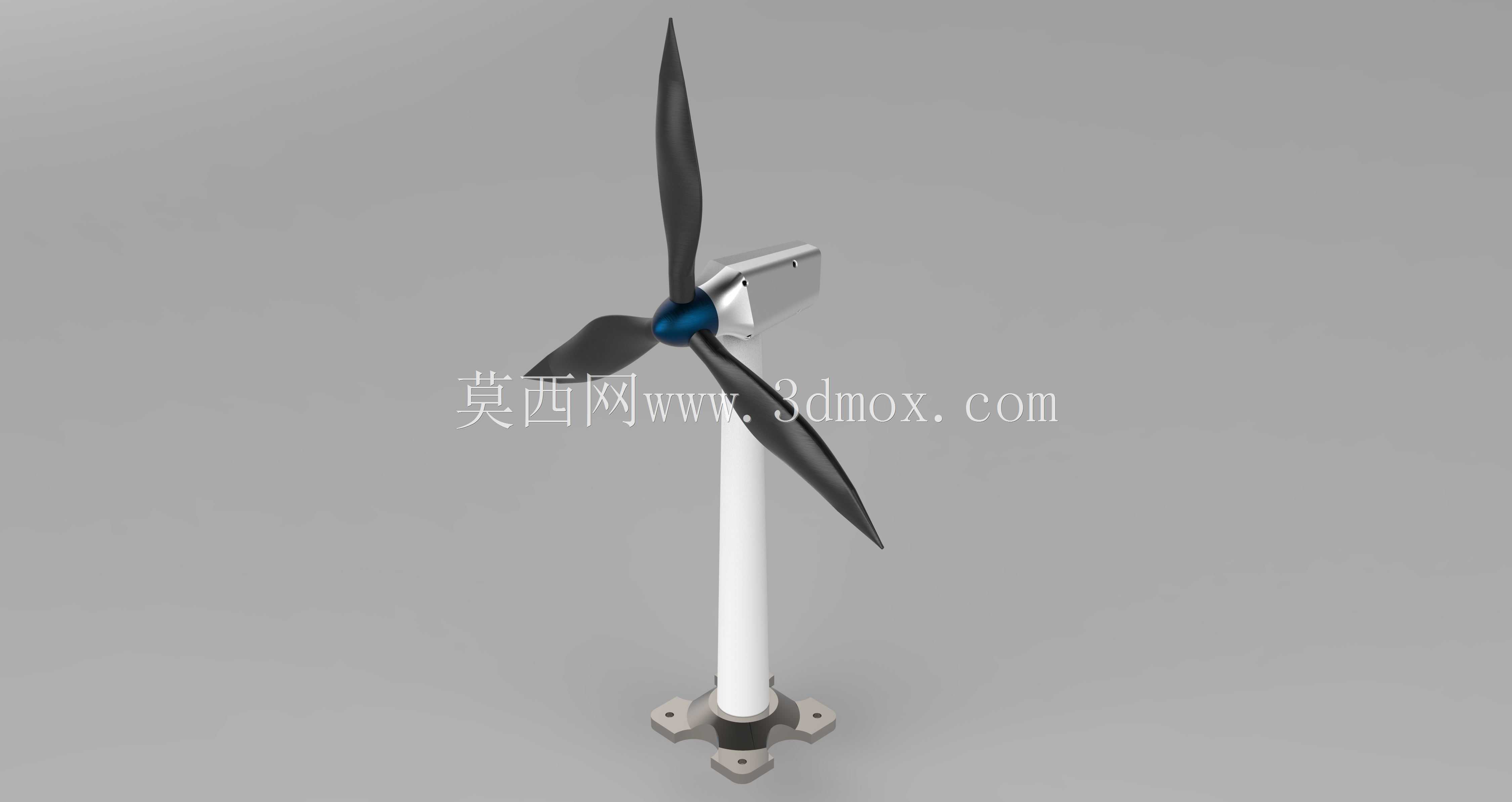

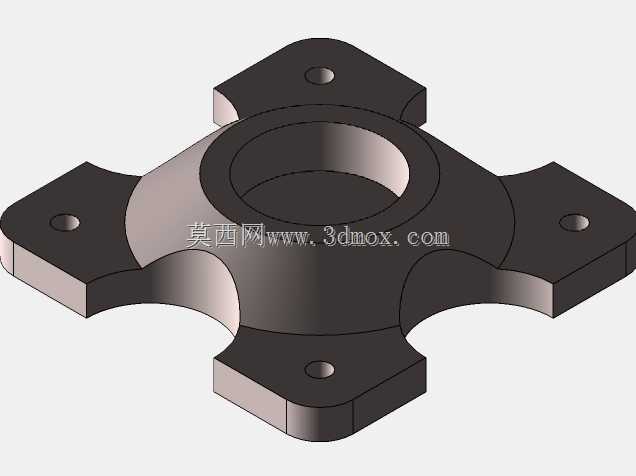

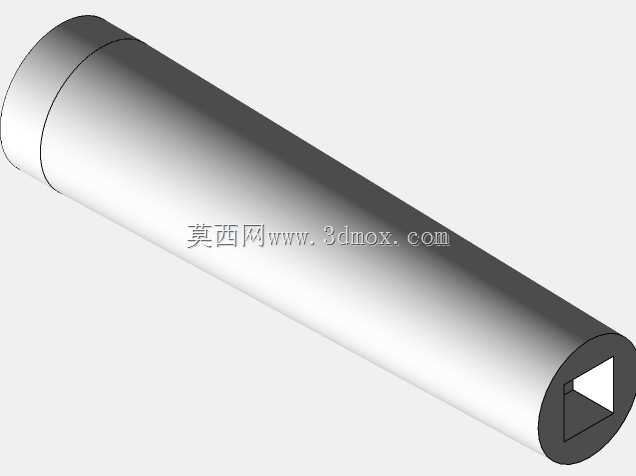

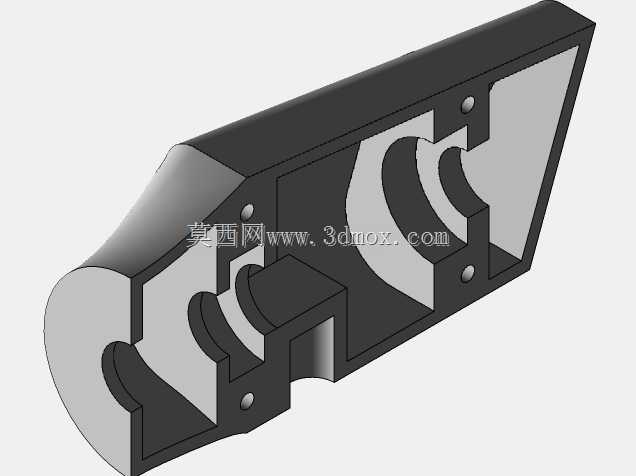

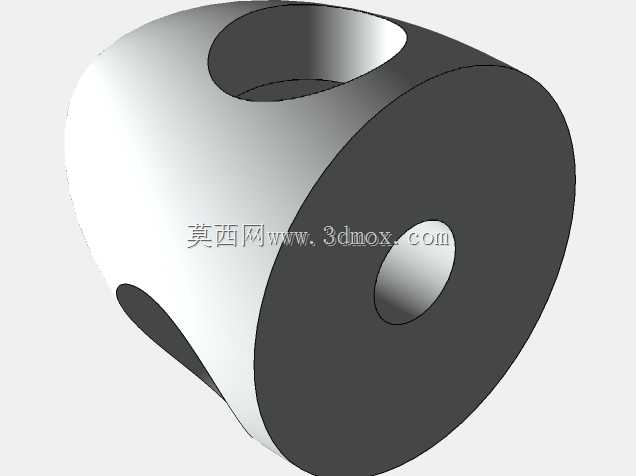

这款三叶片水平轴风力涡轮的结构设计，完全围绕陆上分布式风电场景的实际运行需求展开，日常可部署在丘陵、平原风场、厂区自备电源点位，承担风能到机械能再到电能的转换职能，也可作为微电网组网的分布式发电单元，为偏远无电网区域提供稳定电力供给。从结构布局来看，整机采用上风向三叶片排布，叶片采用翼型截面设计，在切入风速下即可获得足够启动转矩，叶根位置与轮毂做了法兰式连接结构，预留了变桨轴承的安装位，可适配主动变桨或定桨距两种控制方案，轮毂外部的导流罩做了流线型修型，能够降低风轮旋转过程中的扰流阻力，减少机舱前端的湍流影响。塔筒部分采用等径直筒结构，底部设置了方形安装法兰盘，法兰盘上均匀分布螺栓过孔，安装时可通过地脚螺栓与混凝土基础刚性连接，设计时需核算塔筒高度对应的风剪切影响，确保叶尖在最大旋转半径下不会触碰地面，同时塔筒的长径比经过校核，可抵御额定风速下的结构振动，避免共振区间落在常用运行转速范围内。机舱内部预留了主轴、齿轮箱、发电机的安装腔体，机舱尾部做了偏航尾舵的适配结构，小型化部署时可通过尾舵实现自动对风，无需额外加装偏航驱动系统，大幅降低整机的制造成本与后期维护难度。设计过程中优先考虑了部件的装配工艺性，叶片与轮毂的连接螺栓采用标准规格，塔筒分段法兰的连接孔位做了同轴度公差约束，现场安装时无需额外配钻即可完成对接，底部法兰的安装边界预留了足够的扳手操作空间，便于施工人员完成地脚螺栓的紧固作业。风轮的动平衡配重结构预设在叶根位置，装配完成后可通过增减配重块调整动平衡精度，降低高速旋转时的轴承载荷，延长主轴轴承的使用寿命。整机的外露结构件均做了圆角过渡处理，减少应力集中点，适配户外长期风吹日晒的运行环境，避免应力腐蚀带来的结构失效风险。
