ABB导轨式浪涌保护器结构设计

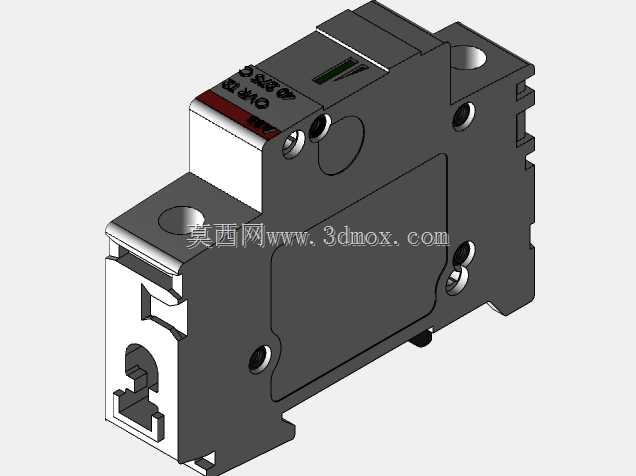

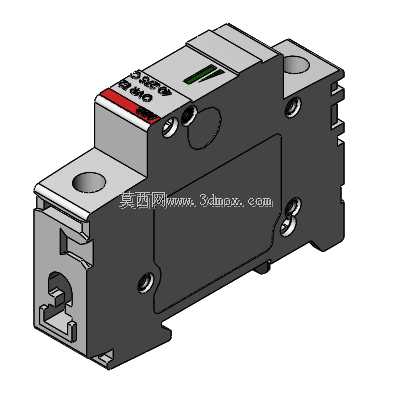

在低压配电系统的终端防护设计中，这类导轨式浪涌保护元件是配电箱、控制柜内不可或缺的防护部件，主要用于抑制线路中传导的瞬态过电压，泄放雷击、开关操作产生的浪涌电流，避免后端精密用电设备被过电压击穿损坏。日常做电控柜三维布局时，这类元件的安装位通常预留于进线端断路器后侧，紧贴DIN标准导轨排布，建模时需要严格匹配实际安装边界，避免和相邻的断路器、接线端子出现干涉。从结构设计来看，这款元件采用1P模数化宽度设计，外壳采用阻燃工程塑料材质，上下两端预留接线端子位，适配常规多股铜芯导线的压接安装，底部自带标准DIN导轨卡扣，无需额外固定件即可快速卡装在35mm标准导轨上，拆装维护十分便捷。元件正面设置状态指示窗口，正常工作时显示绿色标识，当内部保护模块失效后窗口会转为红色，方便运维人员快速排查故障，无需拆卸元件即可判断工作状态。建模过程中需要重点关注几个关键尺寸：首先是整体宽度要符合1P模数的18mm标准，这决定了柜内排布时的占位空间，其次是底部导轨卡扣的卡槽尺寸要完全匹配35mmDIN导轨的截面轮廓，保证虚拟装配时卡扣能和导轨完全贴合，不会出现安装错位。另外上下接线端子的进线孔位、螺丝固定位的坐标要和实物一致，方便后续做布线设计时导线能准确对接，不会出现接线偏移。元件侧面的散热凹槽、顶部的标识刻印区域也做了还原，这些细节虽然不影响装配逻辑，但在做整机渲染、方案汇报时能提升模型的真实感，让布局方案更具参考性。在实际工程应用中，这类浪涌保护器需要和进线断路器做参数匹配，建模时预留的接线空间要能容纳对应线径的导线弯曲半径，避免出现导线弯折应力过大的问题，同时元件和柜内其他发热元件之间要预留足够的散热间隙，保证长期工作时的温升处于合理范围。做这类电气元件的三维建模，核心不是还原外观细节，而是要把安装、接线、维护相关的所有配合尺寸做准确，这样在做整柜布局设计时，模型才能真正起到指导生产、提前规避装配干涉的作用，而不是仅作为外观展示使用。
