工业用凸轮操纵开关结构设计

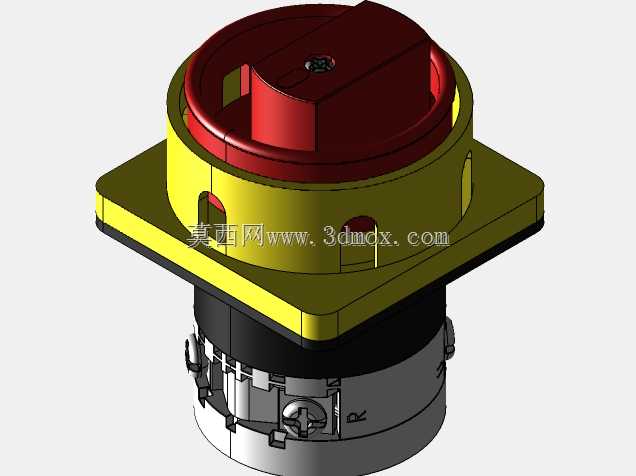

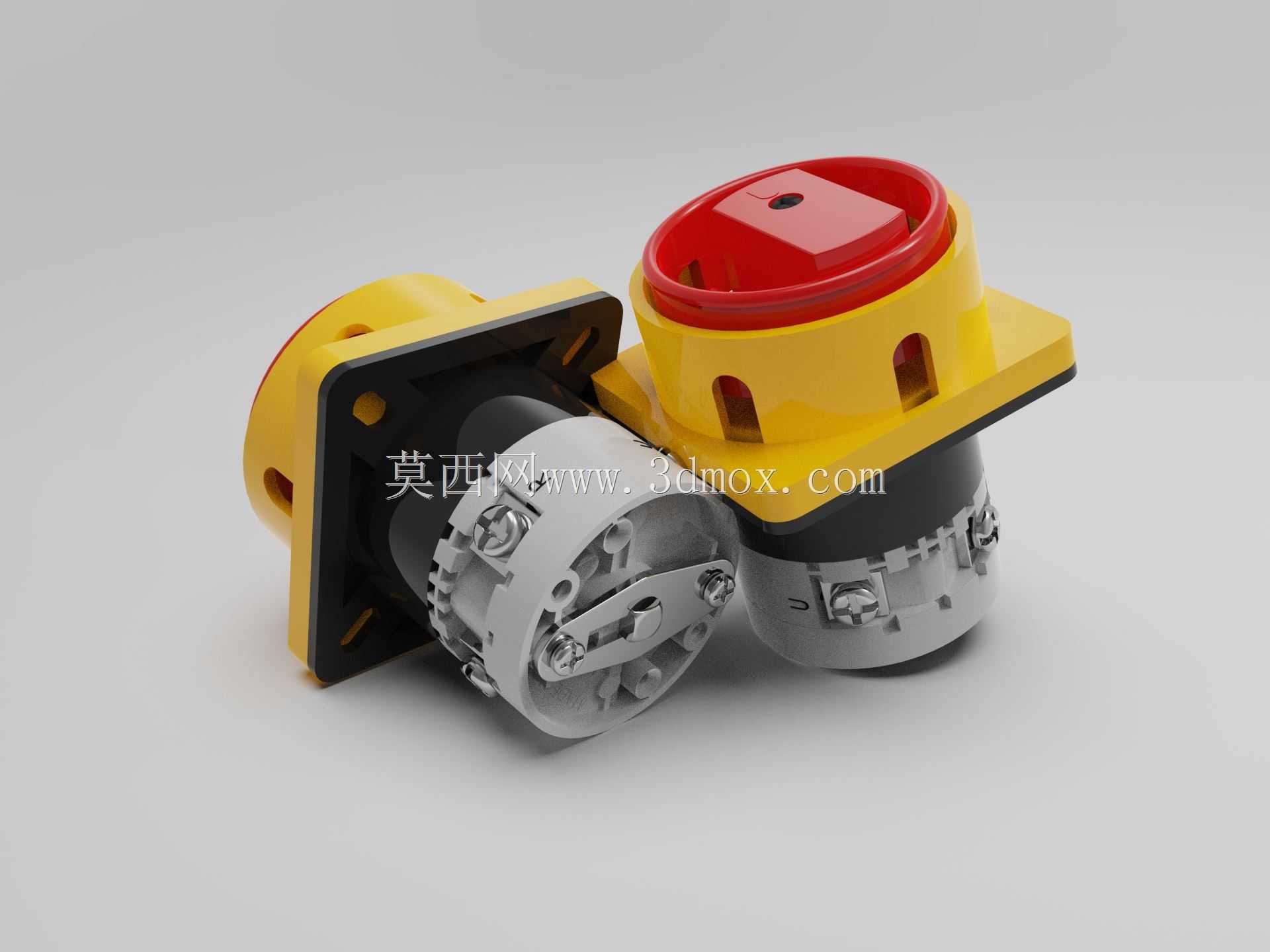

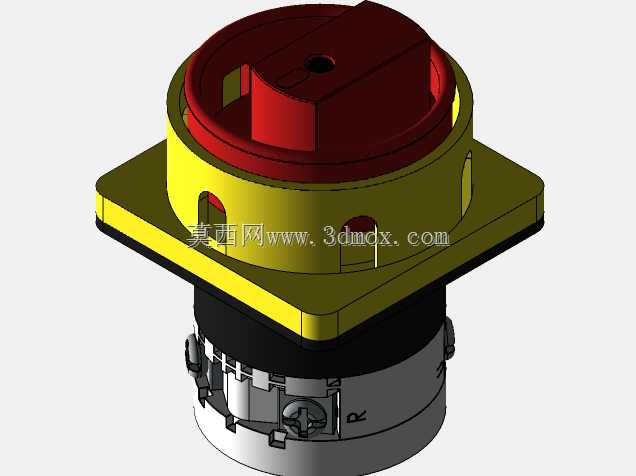

这款凸轮操纵开关主要应用在工业配电、机床控制、小型生产线回路切换场景中，承担多回路通断控制、负载档位切换的核心作用，常见于配电箱面板、设备操作工位的嵌入式安装位，适配三相690Vac以内的交流控制回路，可在50/60Hz工频工况下稳定工作，支持3Ui等级的绝缘耐压要求，符合IEC 60947-1相关低压开关设备的设计规范。从结构设计来看，开关采用面板嵌入式安装逻辑，前端操作头突出安装面板，主体接线腔体嵌入柜体内部，安装法兰预留标准安装孔位，可适配常见的柜体面板开孔尺寸，安装后操作头的红色操作件醒目突出，符合工业操作的安全识别要求，黄色基座部分采用高强度绝缘工程材质，兼顾结构强度与电气绝缘性能，可避免安装过程中与柜体金属部分接触造成的漏电风险。内部核心的凸轮接触组采用叠装式结构，通过凸轮转动推动触点组实现通断切换，触点部分采用银合金材质，降低接触电阻同时提升带载通断的抗烧蚀能力，操作时的档位手感清晰，每个切换位置都有明确的卡位反馈，避免操作人员误判档位状态。设计过程中重点考虑了操作端的防护性能，操作头与基座之间设置密封结构，可阻挡日常工况下的粉尘、飞溅液体进入开关内部，适配车间多尘、有少量切削液飞溅的加工场景。接线端采用螺钉压接结构，可适配不同线径的多股铜芯导线，接线腔体预留足够的接线操作空间，无需额外辅助工具即可完成导线压接，同时腔体内部设置隔弧结构，分断过程中产生的电弧可被快速冷却熄灭，避免相间短路风险。从安装边界来看，开关整体嵌入深度适配常规厚度的电气柜面板，安装法兰的方形结构可在开孔后快速定位，无需额外调整安装角度，操作头的旋转角度对应不同的回路通断组合，可根据实际控制需求调整凸轮的初始角度，适配不同的控制逻辑，比如电机正反转切换、多组加热回路档位切换、照明回路分路控制等场景都可通过调整内部凸轮片的组合方式实现对应功能。开关的外露操作件采用醒目的红黄色搭配，在复杂的设备操作面板上可快速被操作人员识别，降低误操作概率，整体结构无易损外露部件，日常使用过程中无需额外维护，触点的机械寿命可满足工业现场频繁操作的使用需求，即使在每天上百次的切换操作频率下，也能长期保持稳定的通断性能。
