油气井场用防砂帽结构拆分设计

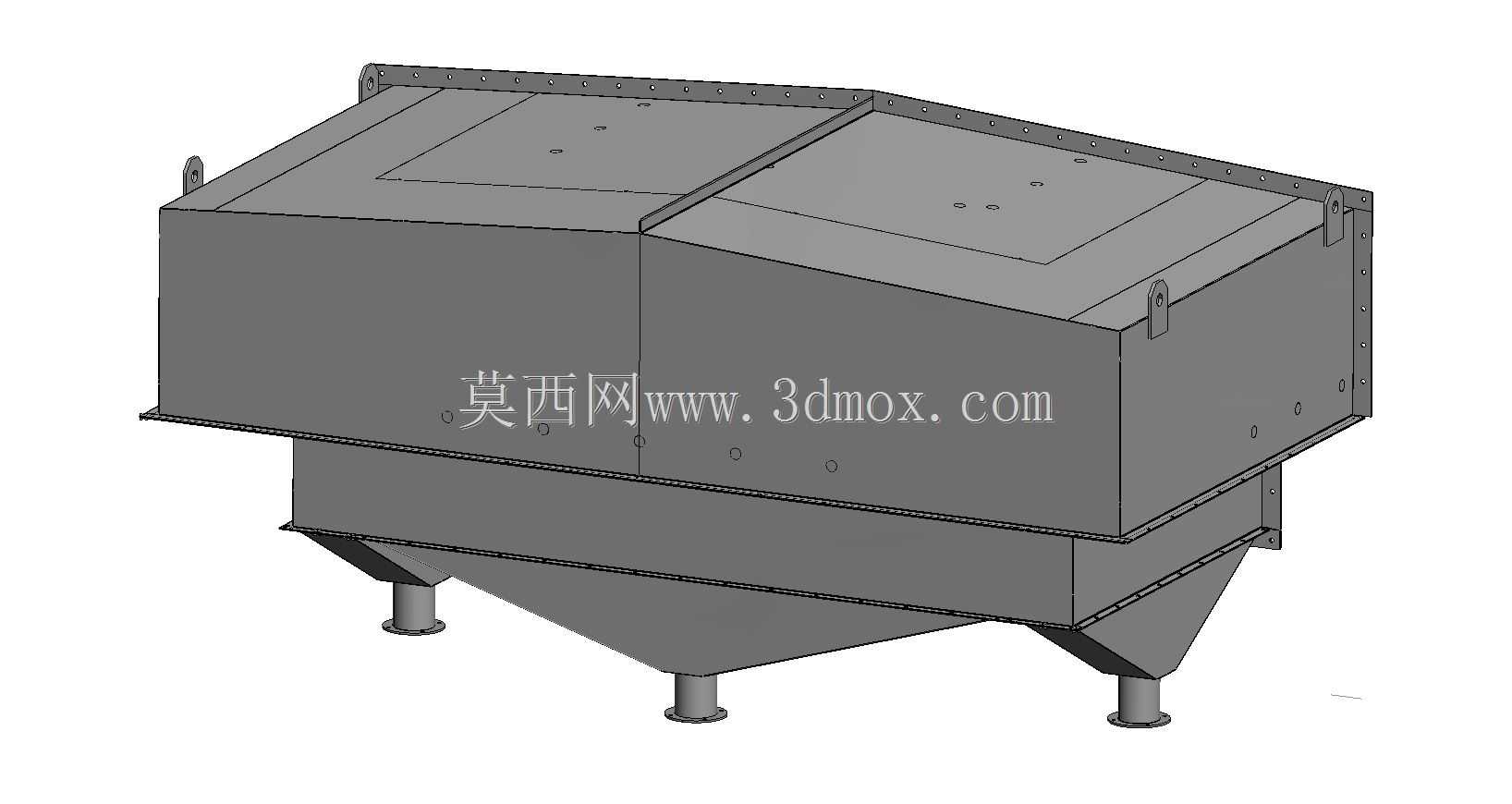

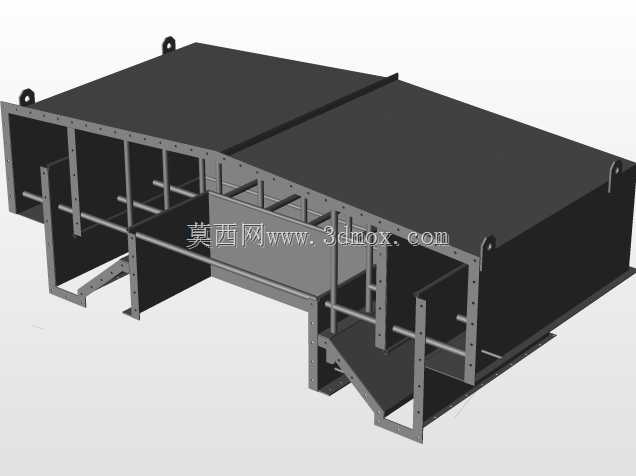

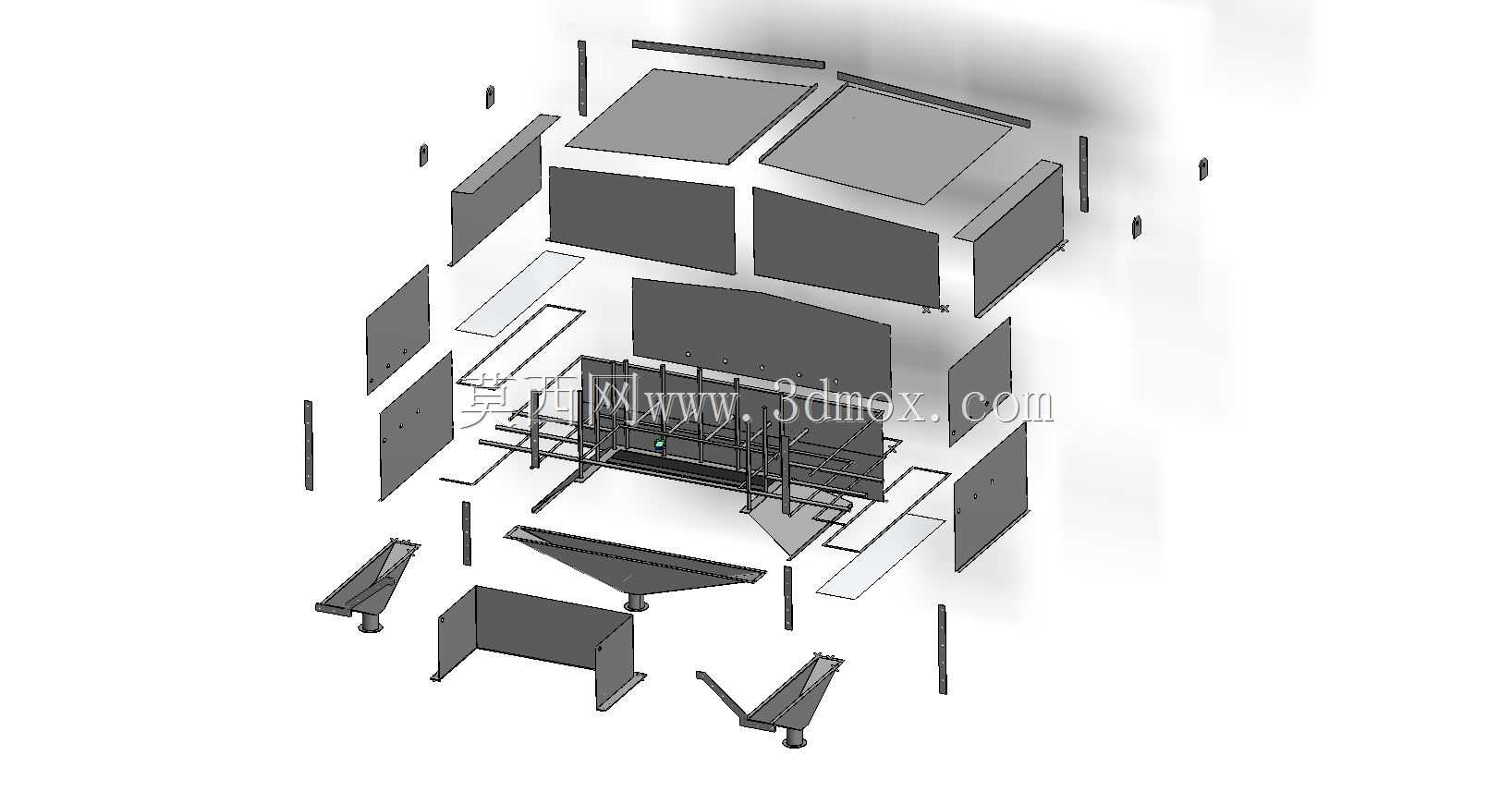

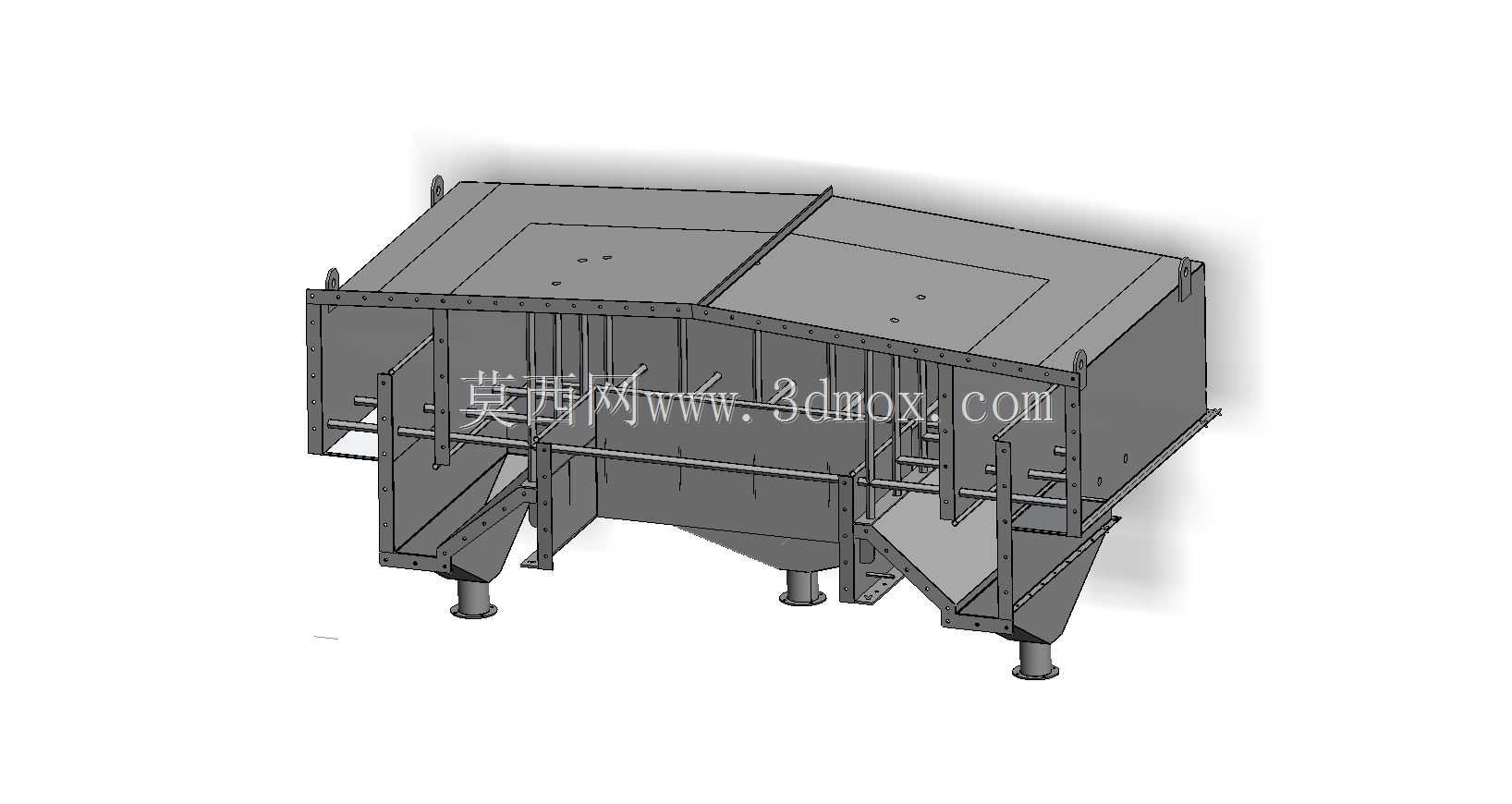

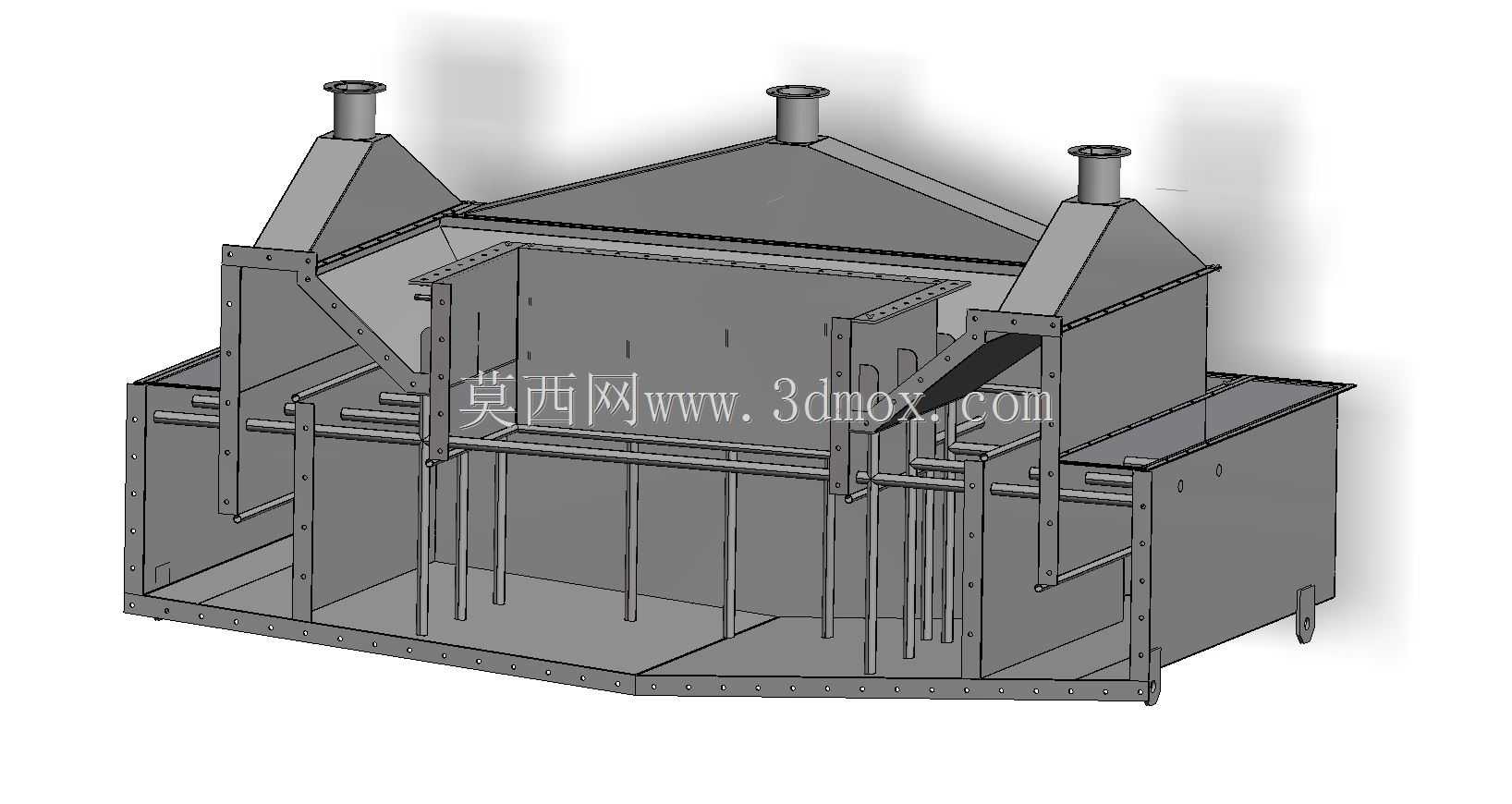

在油气开采的井下作业、井口维护场景中，防砂帽是井口装置上方的核心防护构件，主要作用是阻挡井场作业过程中散落的砂砾、碎石、施工杂物掉入井口内腔，避免杂物卡阻井下管柱、堵塞采油树流道，造成后续作业卡滞、密封面损伤等问题。从拆分的结构件来看，整套防砂帽采用框架式拼接设计，主体由多块折弯成型的金属护板、支撑立柱、下部导流接料构件组成，没有采用一体化焊接的封闭壳体，这种设计思路首先考虑的是井场现场的拆装便利性——井口上方作业空间往往受限，整体式护罩吊装、移位都需要占用较大作业半径，拆分式散件可以由现场作业人员逐件搬运至安装位，逐块拼接固定，不需要动用大型吊装设备就能完成装配。护板部分采用不同厚度的钢板折弯成型，边缘做了折边加强处理，避免薄板受砂砾冲击、现场磕碰产生变形，相邻护板之间通过预留的安装孔位用紧固件连接，支撑立柱沿护板拼接缝均匀布置，承担整体结构的抗冲击载荷，即使井场有落物砸到护罩表面，立柱也能将载荷分散传递到下部的安装基座上，不会出现护板直接塌陷掉入井口的情况。下部的导流构件设计成倾斜溜槽结构，落到护罩顶面的砂砾、杂物不会在护板表面堆积，会顺着倾斜的溜槽斜面滑落到井口外侧的地面，不需要人工频繁清理护罩顶面的积砂，能减少高频率井口作业时的维护工作量。安装边界上，整套结构的下部固定位适配常规采油树的顶部法兰尺寸，安装时不需要对现有井口结构做额外改造，直接通过法兰边的预留螺栓孔就能完成固定，护罩的整体高度预留了足够的操作空间，不会干涉井口阀门的开关操作、压力表的读数查看，护板之间预留的缝隙也能满足井口装置的通风散热需求，避免夏季高温时护罩内部热量堆积影响密封件使用寿命。从结构拆分的逻辑来看，每个构件的形状都做了工艺优化，所有钢板件都采用常规折弯、切割工艺就能加工，没有复杂的曲面成型结构，加工门槛低，现场如果有单个护板被砸变形，也可以单独加工替换对应构件，不需要整体更换整套防护装置，能有效降低井场的运维备件成本。
