圆口转方口变径下料漏斗结构设计

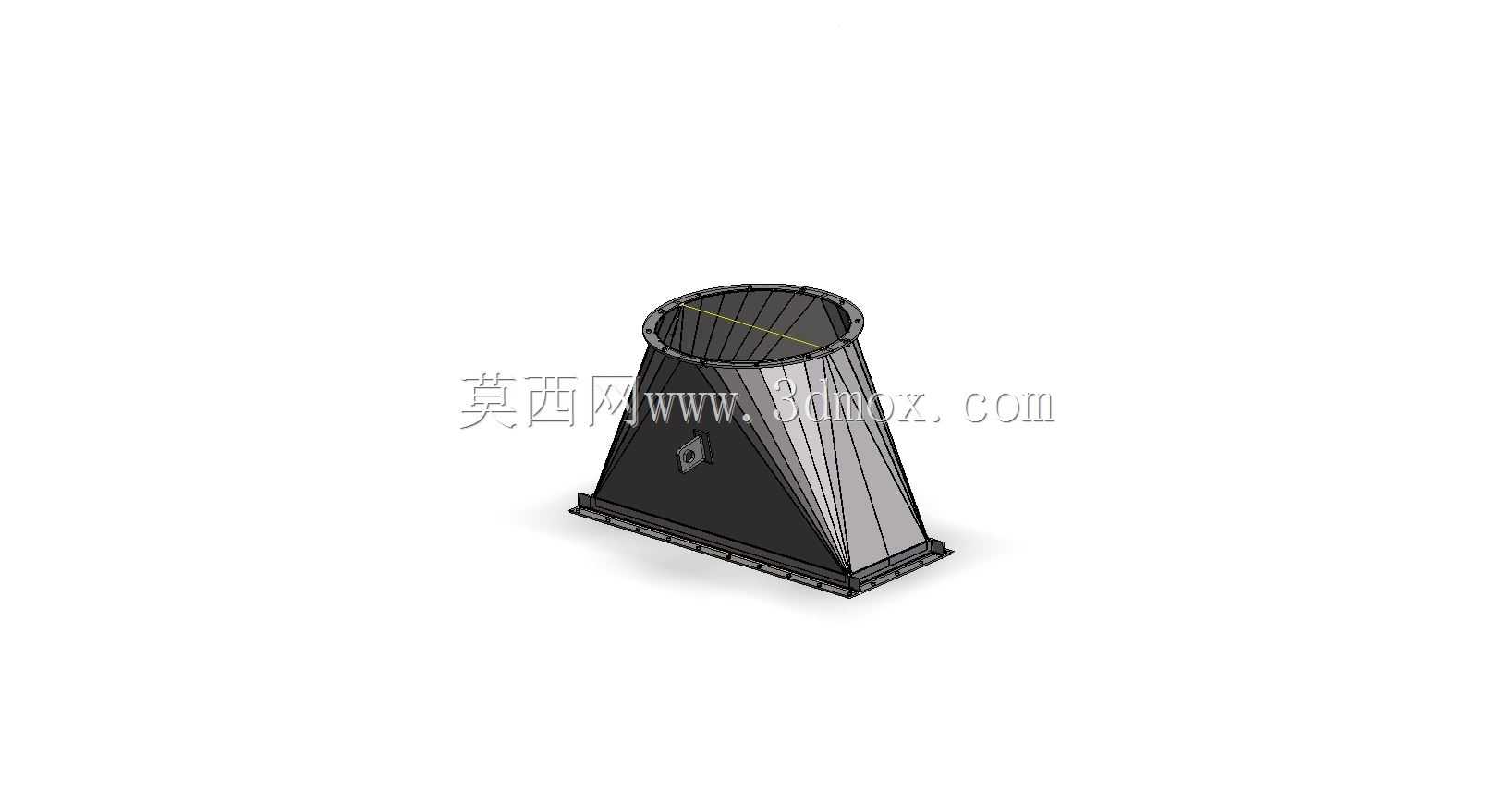

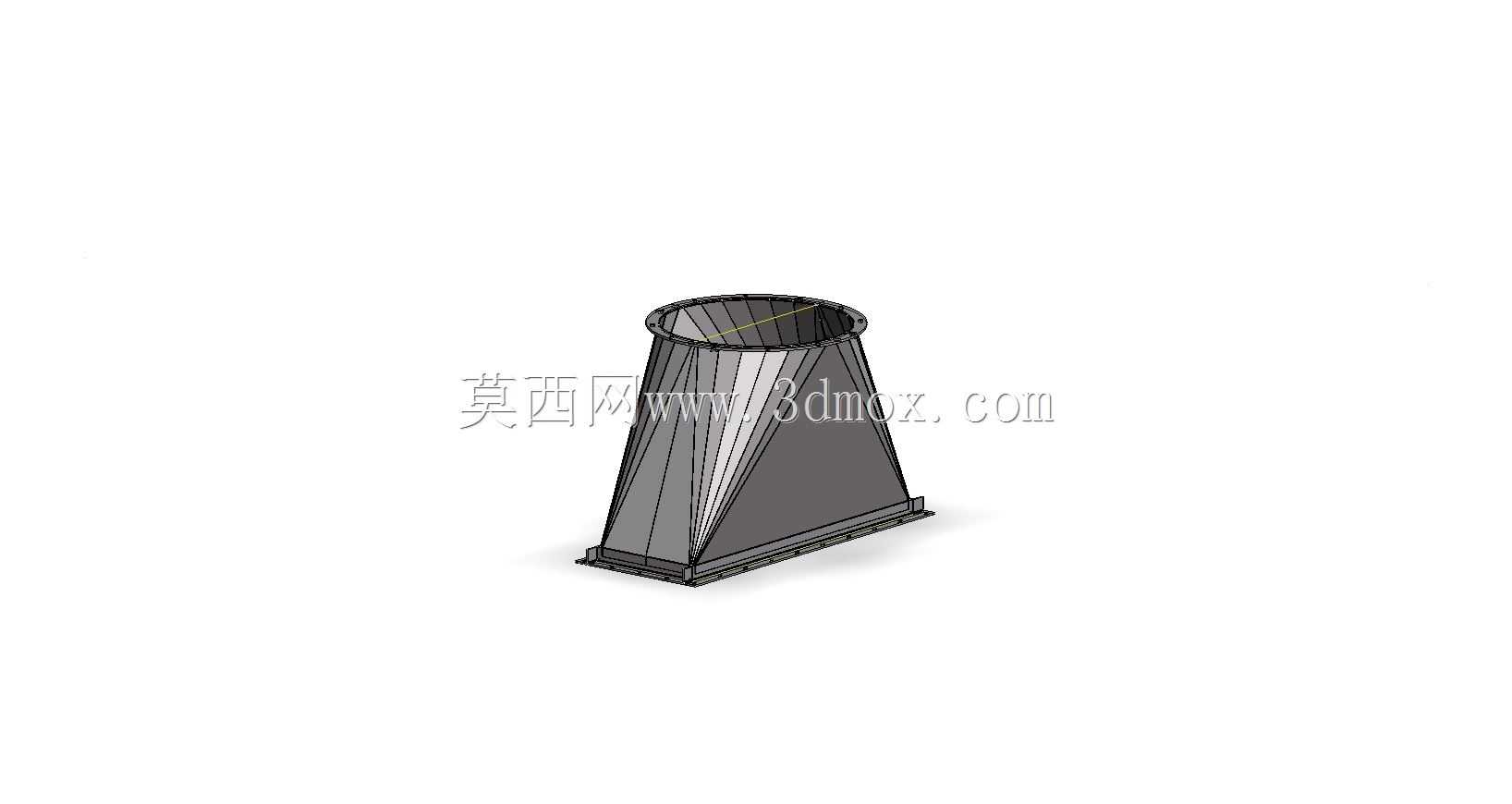

在散料输送、粉体加工、粮食储运、建材生产等诸多工业场景中，不同截面形状的设备接口衔接一直是管路布局里的常见需求，这款天圆地方结构的变径漏斗，正是为解决圆形出料端与方形接料端的过渡导流问题设计的。日常生产里，很多上游出料设备比如旋风分离器、圆形溜管、粉体出料阀的出口是圆形截面，而下游的接料设备比如方形料仓入口、方形输送线进料口、方形筛分设备的进料端多为矩形截面，直接对接会出现截面错位、漏料、积料的问题，这款漏斗就承担了截面过渡和物料导流的双重作用。从结构设计来看，上端为圆形接口，适配直径600的圆形出料口，下端为1100×390的矩形法兰接口，能够直接匹配对应尺寸的方形接料端口，整个锥段采用平滑过渡的曲面结构，没有突变的折角，能够避免物料在锥壁滞留卡料，针对流动性一般的粉体、颗粒料，这种顺滑的变径曲面可以有效降低物料挂壁的概率，减少日常清理维护的工作量。设计时充分考虑了安装边界，下端带整体式安装法兰边，法兰上预留了对应的安装孔位，现场安装时可以直接通过螺栓与下游设备的进料法兰锁紧，不需要额外做转接件，上端的圆口也做了直边段，方便和上游的圆形管道做卡箍连接或者焊接固定，适配不同的安装连接需求。锥壁的壁厚选择兼顾了结构强度和自重控制，在满足散料冲击载荷的前提下不会过于笨重，不管是吊装在设备出料端还是架设在支架上，都不会产生过大的附加载荷。实际使用中，这类变径漏斗除了做接口过渡，还能起到一定的物料整流作用，物料从圆形端口进入后，顺着锥面逐步调整流向，均匀铺满下方的矩形接料截面，避免物料集中落在接料设备的一侧造成偏载，比如在方形振动筛的进料端加装这类漏斗，就能让物料均匀分布在筛网宽度方向，提升筛分效率，减少筛网局部磨损。在粮食加工生产线里，这类漏斗可以用在圆管溜料线到方形料仓的过渡段，避免粮食在转角处残留霉变；在建材砂石输送线里，加厚的锥壁可以耐受砂石的长期冲刷，使用寿命比普通焊接的折角天圆地方更长；在化工粉体输送场景中，顺滑的内壁不会积料，避免不同批次物料交叉污染。建模过程中对过渡曲面做了曲率连续处理，展开下料时不会出现曲面畸变，不管是采用钣金折弯焊接还是板材卷制拼接，都能保证接口的尺寸精度，现场安装时不需要反复修配，能有效缩短施工周期。
