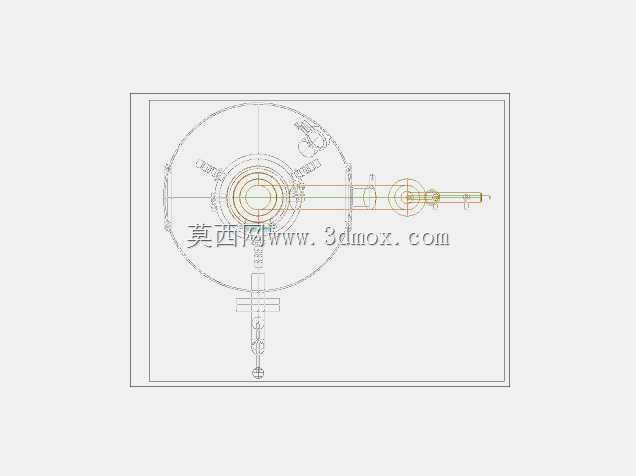

四英寸柱铜四阶段蒸馏器结构设计

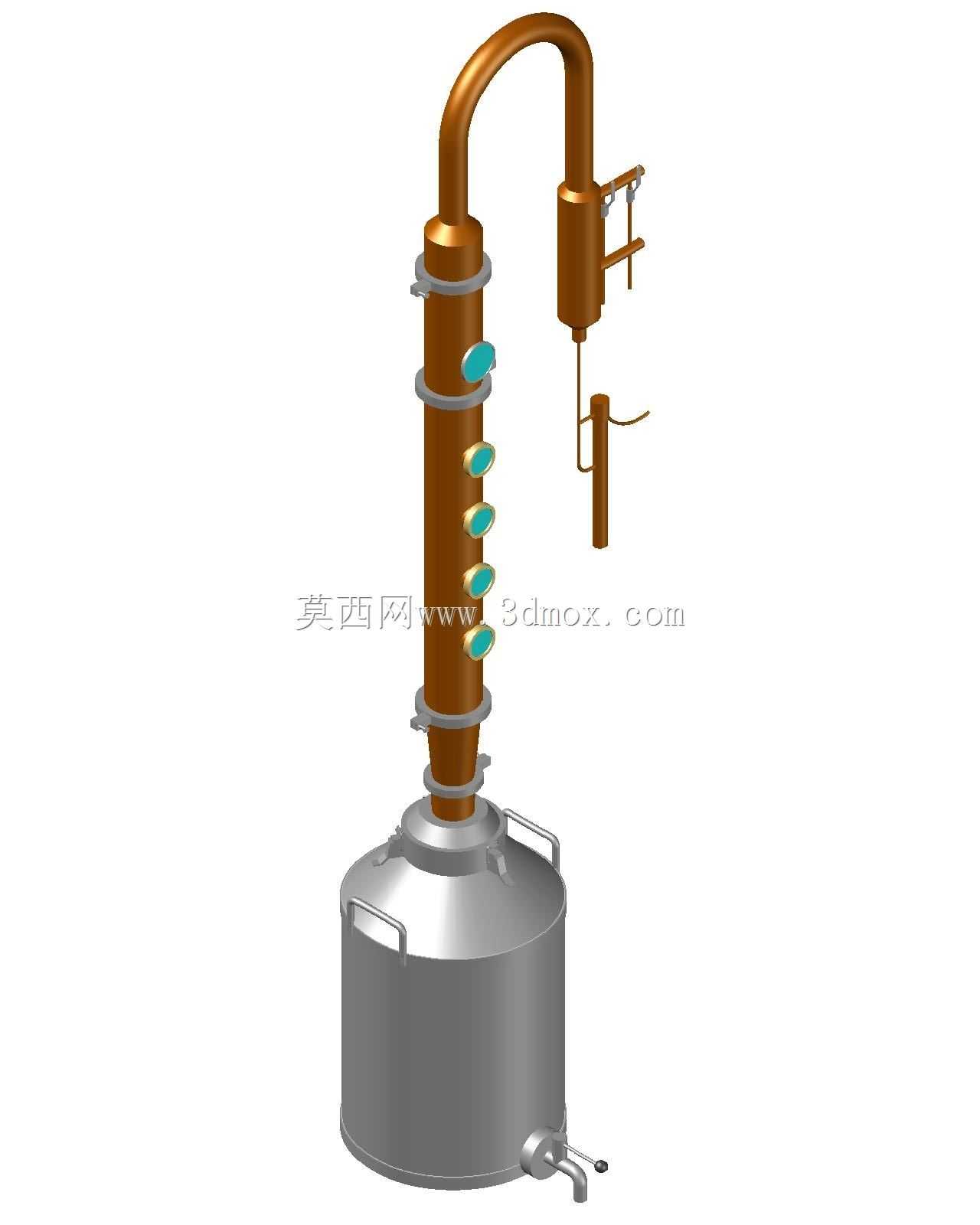

这套蒸馏设备主要面向小型精酿酒水、实验室溶剂提纯、手工蒸馏制品生产场景，适配小批量高纯度馏出物制取需求，可在家庭作坊、小型精酿工坊、院校化工实训场景中稳定运行。设备核心采用4英寸铜质蒸馏柱结构，搭配13加仑容积的不锈钢锅炉主体，整套结构整合回流分馏器、冷凝盘管与鹦鹉嘴出液端，采用四阶段细分馏程的结构设计，可实现不同沸点组分的精准分离。从结构设计逻辑来看，铜质柱体的选用并非单纯出于材质成本考量，铜材在蒸馏过程中可吸附硫化物类杂质，同时具备优异的导热均温性，能让柱内气液两相交换更充分，四阶段分段结构可在柱内形成多次气液平衡，相比单段柱结构馏出物纯度提升明显，每一段柱体都预留了标准快装接口，可根据实际蒸馏需求调整段数组合，适配不同馏分精度要求的作业场景。锅炉部分采用食品级不锈钢成型，13加仑的容积设计匹配单次10-12加仑的投料量上限，避免装填过满导致沸溢窜液，锅炉侧壁预留液位观察、温度检测、安全泄压的接口位置，底部适配常规平面加热台安装，安装边界预留了周边150mm的操作维护空间，无需额外定制安装基座。回流分馏器布置在柱体顶部，通过调整回流比可灵活控制馏出速度与纯度，冷凝盘管采用长程迂回结构，通入冷却水后可让上升蒸汽充分冷凝，盘管进出口采用标准水嘴接口，可直接对接常规冷却水循环系统，无需额外转换接头。末端鹦鹉嘴出液结构可让冷凝后的馏出液平稳流出，避免飞溅，同时可方便对接不同规格的收集容器。整套结构的管路连接全部采用标准快装卡箍结构，拆装清洗无需专用工具，各部件的同轴度公差控制在0.5mm以内，装配后无偏斜漏气风险，设备整体安装后总高度适配常规2.8米层高的作业空间，横向伸出的冷凝部分距离主柱体中心的尺寸经过核算，不会出现放置收集容器时的空间干涉问题。在实际使用中，这套结构可稳定运行长时间蒸馏作业，铜柱部分的壁厚经过强度校核，可承受常压蒸馏下的温度与压力波动，不锈钢锅炉的焊缝做了钝化处理，耐酒类、常规有机溶剂的腐蚀，冷凝盘管的通径设计匹配最大蒸馏功率下的蒸汽量，不会出现蒸汽未完全冷凝就从出液端溢出的问题。
