贝塔斯特林热动力装置结构设计

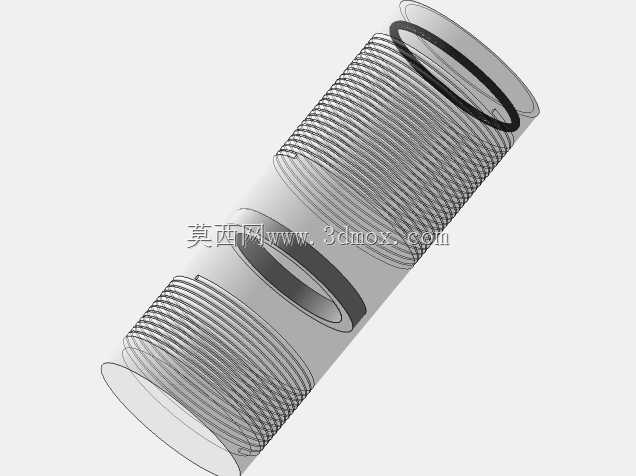

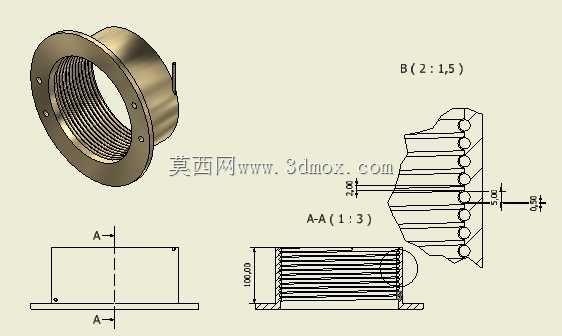

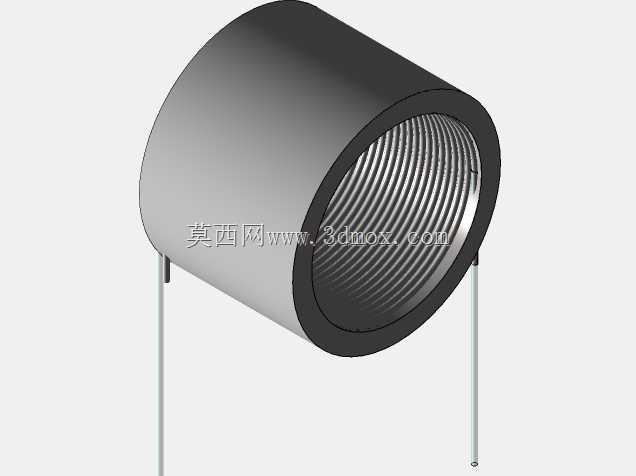

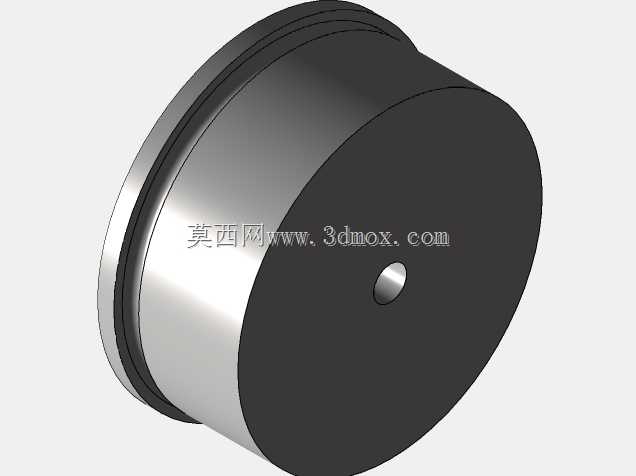

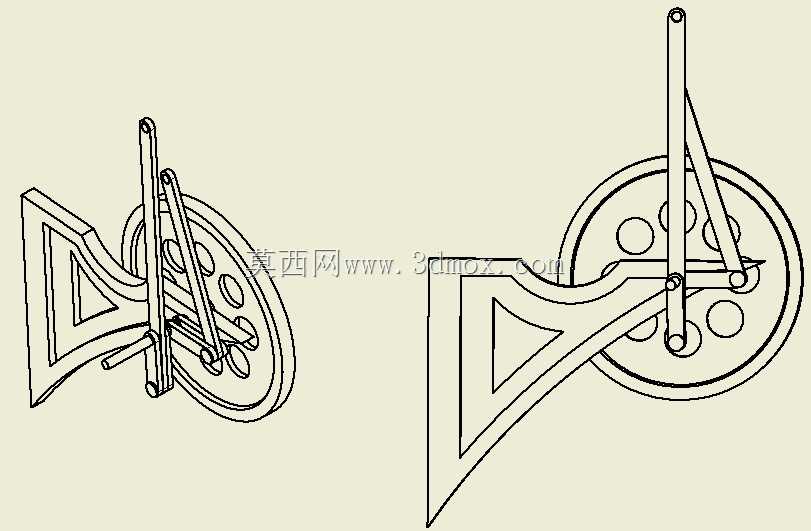

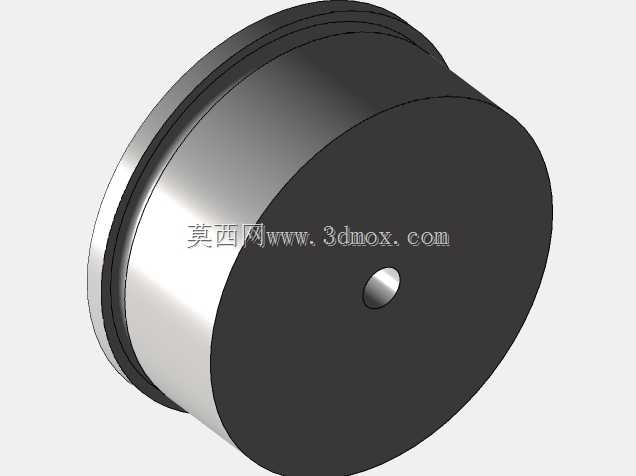

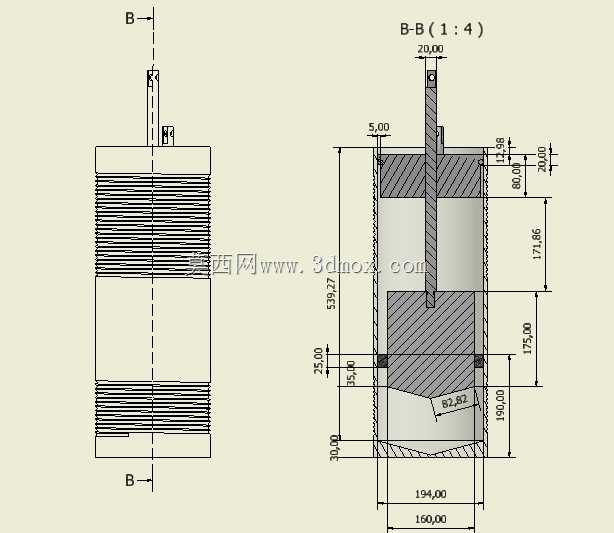

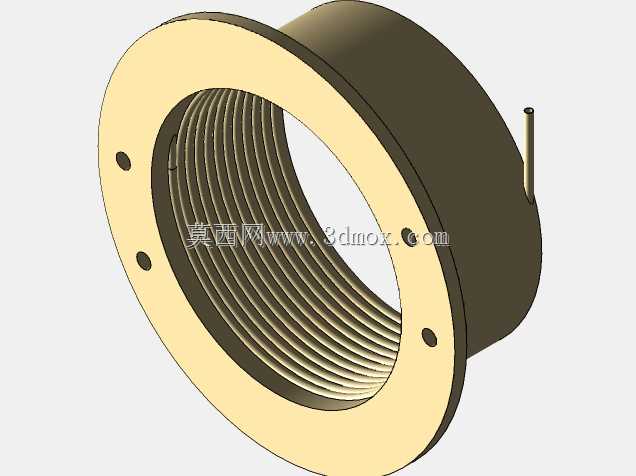

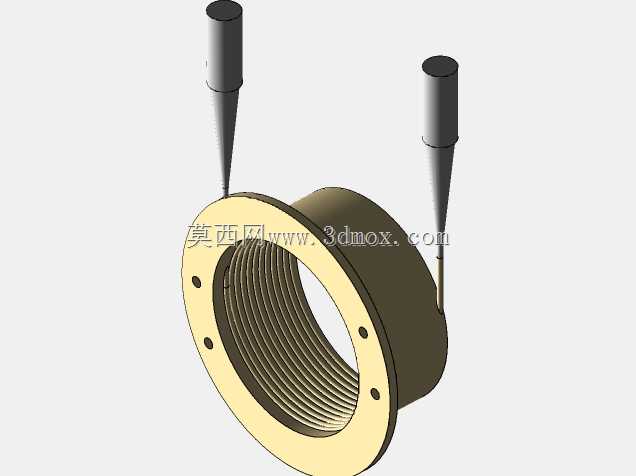

这款贝塔构型的斯特林动力装置，核心围绕外燃式热能转换逻辑搭建结构，区别于常见的同类型装置，设计阶段将热交换模块作为核心优化方向，适配教学演示、小型热能回收试验等场景的实际使用需求。从安装边界来看，整体采用立式布局，底部传动轮组的安装基准面预留了标准定位孔位，可直接固定在通用试验台架上，上部热腔与冷腔的同轴度公差控制在0.02mm以内，避免运行过程中出现活塞偏磨的问题。热交换器采用多层薄壁导热结构，增大热交换接触面积的同时，尽可能压缩轴向安装尺寸，整体装置的外轮廓宽度不超过配套飞轮直径的1.2倍，高度方向预留了热源放置的安全间距，避免高温区域距离安装基座过近引发安全隐患。功能层面，装置通过底部双飞轮的配重平衡设计，抵消曲柄连杆机构运行过程中的往复惯性力，运行时的振动幅度控制在较低水平，无需额外加装减震结构即可平稳运转。传动路径上，动力活塞与置换活塞的联动通过定制的连杆相位结构实现，相位角匹配贝塔构型斯特林装置的最优做功区间，保证热能向机械能转换的效率处于合理范围。设计过程中，所有运动副的配合间隙都按照低速运转的工况做了适配，活塞与缸壁的间隙兼顾密封性能与运动顺滑度，既不会因为间隙过大导致工质泄漏，也不会因为间隙过小出现热胀卡滞的问题。装置的支撑立板采用一体化弯折结构，既作为所有功能部件的安装载体，也起到隔热防护的作用，将高温热腔区域与外部操作空间做物理分隔，避免试验过程中误触高温部件。飞轮上预留的传动接口可外接小型负载，比如微型发电机、演示用传动机构，方便拓展不同的试验场景，不管是用于热能动力原理的教学演示，还是小型低品位热能回收的原理验证，都能直接适配，不需要额外做结构改装。
