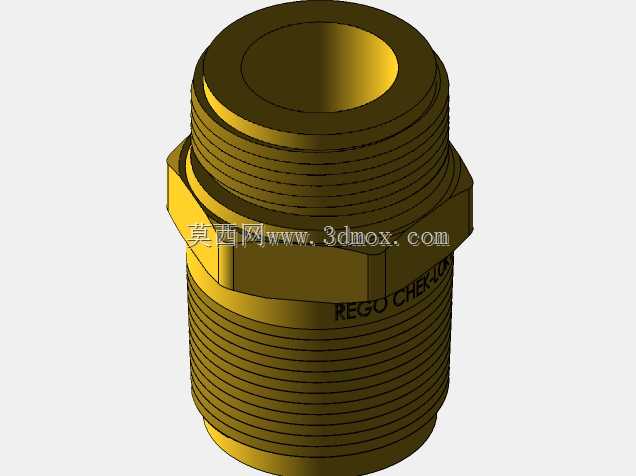

REGO Chek Lok液化石油气止回溢流阀结构

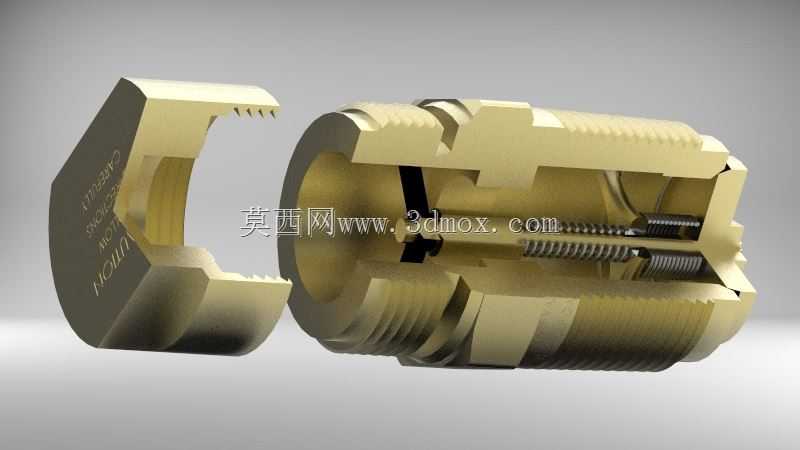

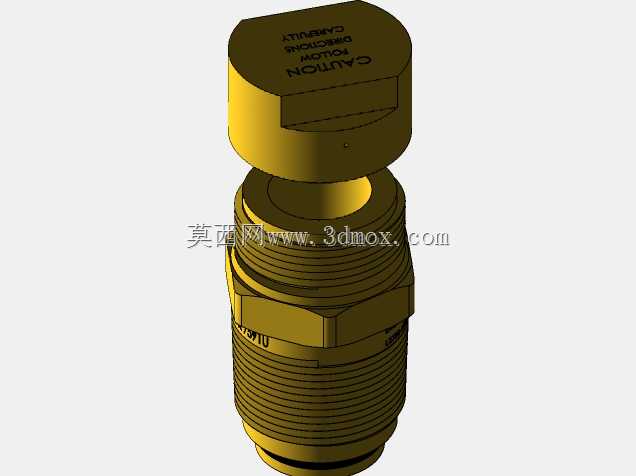

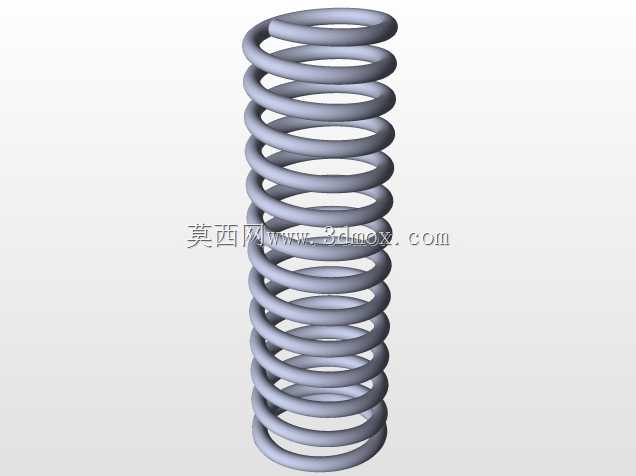

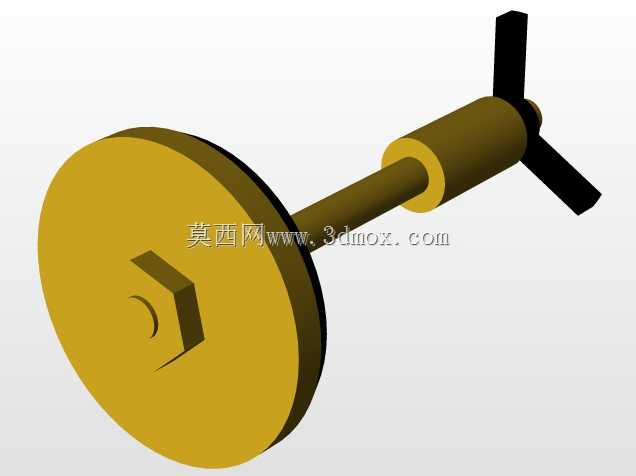

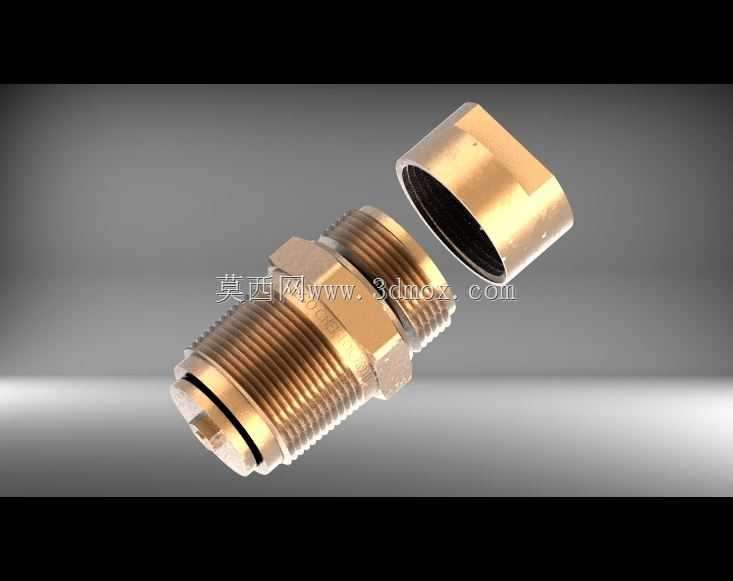

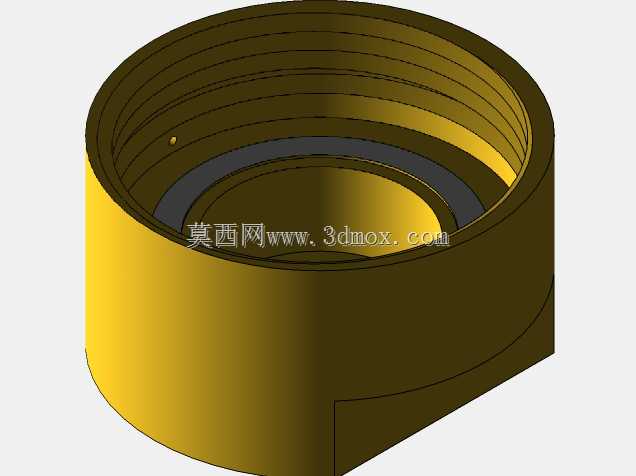

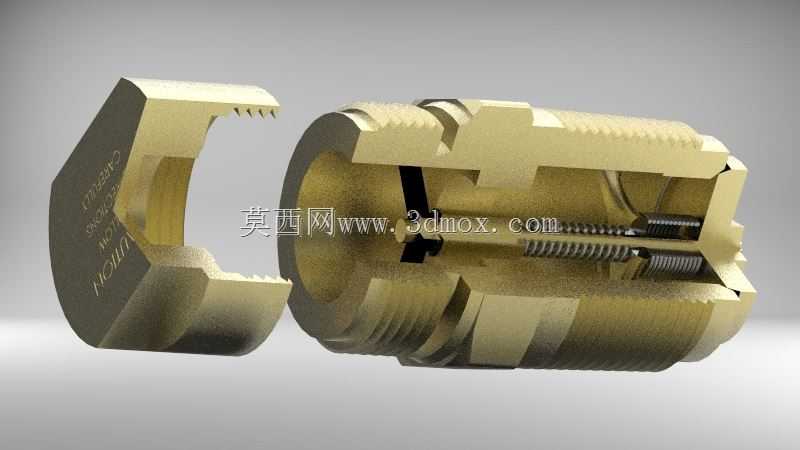

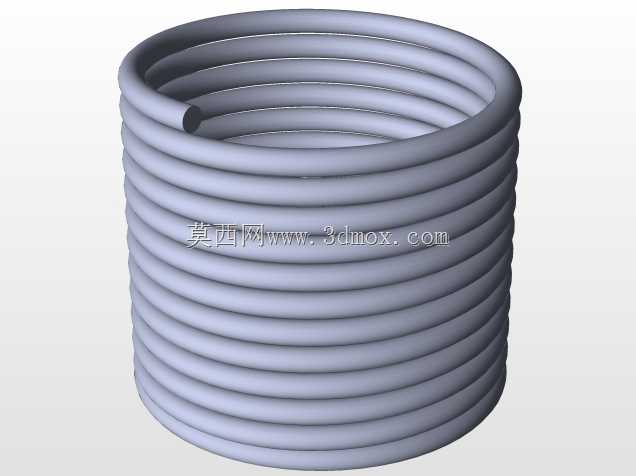

在液化石油气储运、充装及终端用气系统中，止回溢流类阀件是保障管路压力稳定、防止介质逆向回流引发安全隐患的核心承压元件，这款Chek Lok结构的止回溢流阀，主要适配1-1/4规格的管路连接场景，常见于液化石油气钢瓶接驳管路、气化器出口端、小型调压站支路管线等位置，日常工况下承担正向流通、超压溢流、逆向锁止三重功能。从结构设计来看，阀体采用黄铜锻压成型，材质本身具备优异的耐液化气腐蚀特性，同时兼顾加工切削性能与承压强度，外螺纹端用于对接管路内丝接口，配套的锁紧螺帽可在安装完成后实现接头位置的防松锁止，避免管路振动、温度形变引发的螺纹松脱泄漏。阀体内置的止回阀芯采用软密封配合金属导向结构，正向通气时介质压力克服弹簧预紧力推动阀芯开启，流道经过圆弧过渡设计，尽可能降低介质通过时的压损，保证供气流量稳定；当下游管路出现意外破裂、流量超出额定阈值时，阀芯会在介质压差作用下快速截断流道，实现溢流切断，避免液化气大量泄漏；当上游压力低于下游压力时，阀芯在弹簧力与背压共同作用下紧密贴合密封面，彻底阻断介质逆向回流，防止钢瓶内介质倒灌、压力异常串入低压管路。安装边界上，该阀整体轴向尺寸紧凑，安装时需预留螺帽拧紧的操作空间，螺纹连接端需配合适配的密封填料或密封垫，安装前需确认管路流向与阀体标识方向一致，禁止反向安装。建模过程中还原了阀体的外六角扳拧结构、螺纹段的退刀槽、密封槽的尺寸公差、锁紧螺帽的内倒角细节，所有配合面的尺寸均按照实物测绘的工程公差设定，可直接用于管路系统的装配干涉校验、阀组布局模拟，也可作为同类燃气阀件设计的结构参考，帮助设计人员快速理解这类止回溢流阀的工作原理与装配关系，在做燃气设备管路布局时，可直接调取该模型完成整体装配，提前排查安装空间不足、接口不匹配等前期设计问题，减少后续实物装配阶段的整改成本。
