消防水监测器4寸ANSI150法兰连接结构

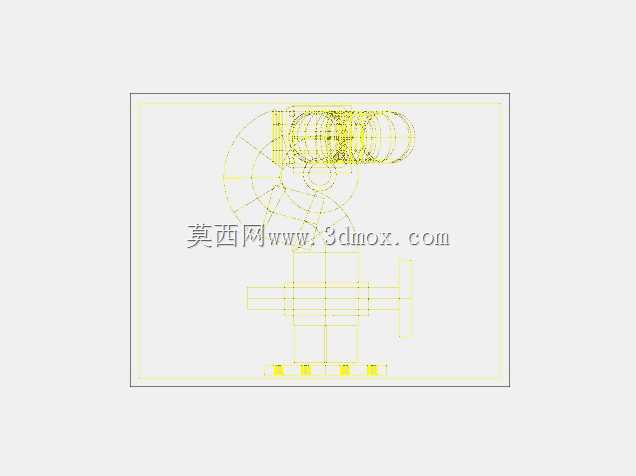

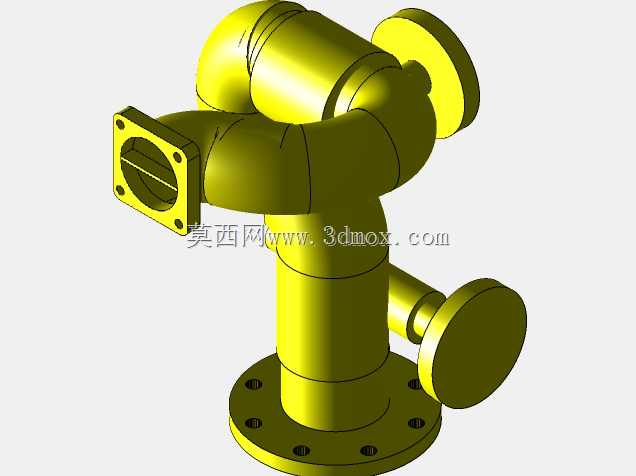

这款消防水监测器采用4寸ANSI 150标准法兰作为主连接接口，适配公称压力150磅级的美标消防管路系统，日常主要部署在厂区、商用建筑、仓储园区的消防给水干管支路位置，承担管路内消防水流通状态监测、流向切换以及支路供水分配的核心作用，是消防水系统里保障供水可靠性的关键管路部件。从结构设计来看，主体采用多通弯转的流道布局，底部设置带均布螺栓孔的圆形法兰作为主进水接口，可直接垂直对接竖向敷设的消防给水立管，侧方伸出的方形法兰接口、两个圆形法兰接口分别对应不同方向的出水支路，能够在有限的安装空间内完成多方向的管路接驳，无需额外加装过多弯头转接件，有效降低管路沿程阻力损失。设计阶段充分考虑消防管路的安装维护需求，所有法兰接口的密封面尺寸、螺栓孔分布完全贴合ANSI B16.5标准要求，现场安装时无需二次配钻或修改接口，可直接与同标准的管路法兰、闸阀、水流指示器等部件对接。侧方预留的小口径接口可适配压力检测、流量采样的辅助监测元件，无需在管路上额外开孔安装取源部件，减少现场施工的动火作业量，也降低了管路泄漏的风险点。从安装边界来看，主体弯转结构的外轮廓尺寸经过优化，相邻法兰接口的操作空间预留充足，紧固法兰螺栓时扳手可顺利到达每个螺栓位，不会出现结构干涉导致的螺栓无法拧紧的问题；整体流道内壁做圆弧过渡处理，不存在直角突变的流道截面，能够避免消防水高速流通时产生的紊流、振动以及局部压损过大的问题，保证火灾工况下大流量供水时的流道通畅。结构建模过程中，所有法兰的密封面凸台、螺栓孔沉孔、管壁过渡圆角都做了精确还原，壁厚取值满足消防管路1.6MPa工作压力下的强度要求，可直接用于后续的工程受力校核、管路装配干涉检查以及施工安装交底，能够帮助设计人员快速完成消防水系统的管路排布设计，减少现场安装时的错配、干涉问题。
