适配大轮径的横卧自行车金属车架结构

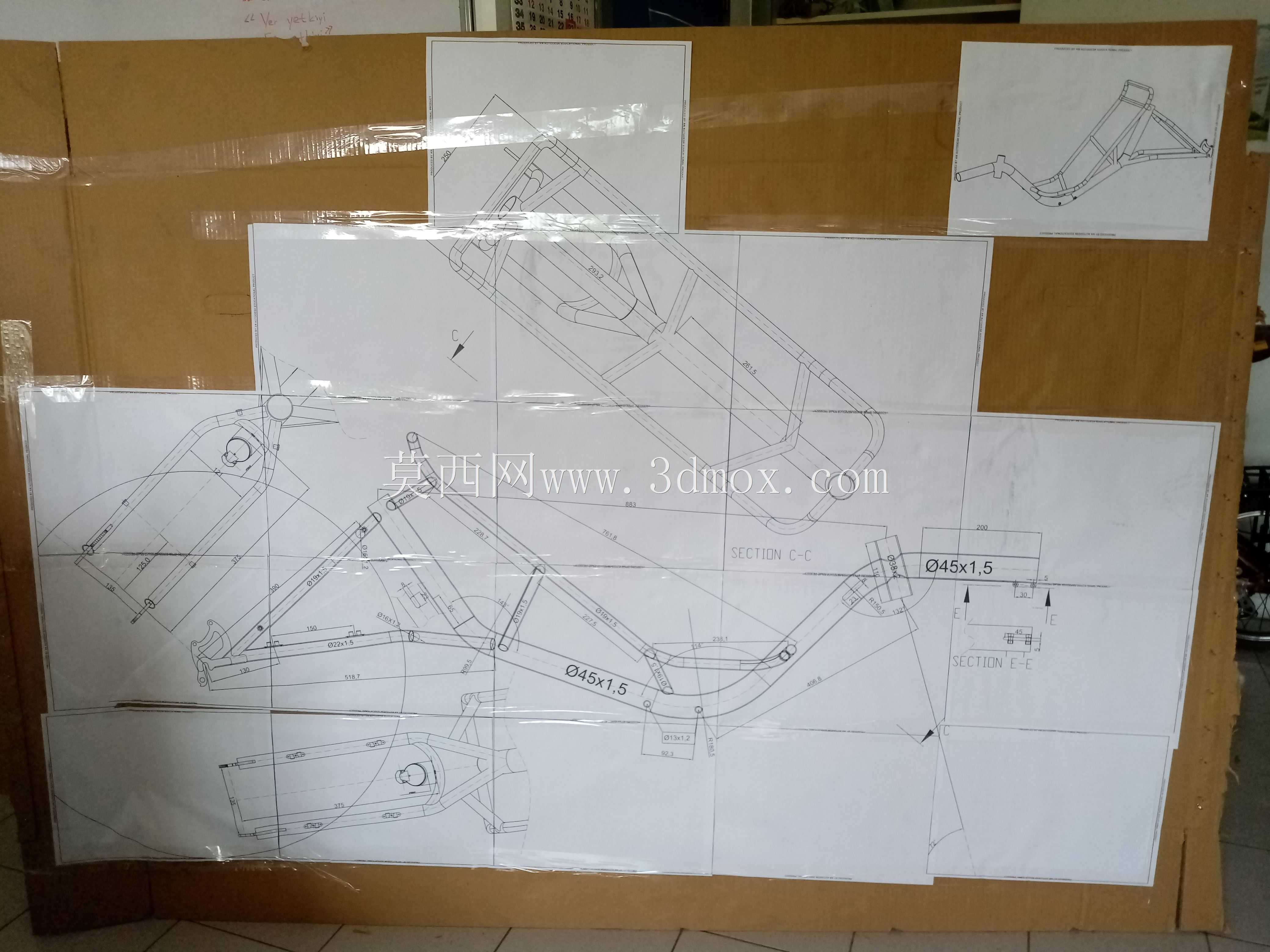

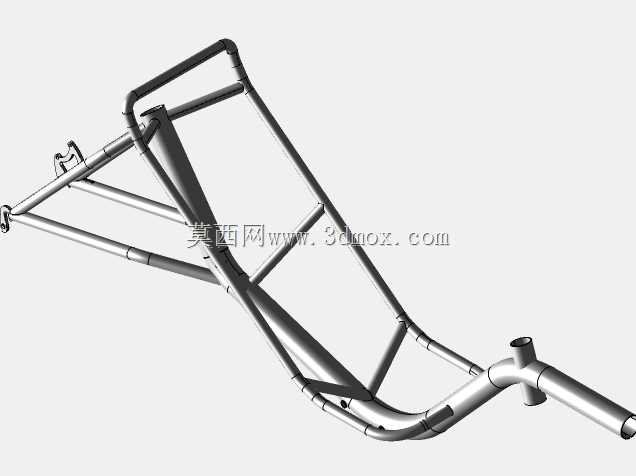

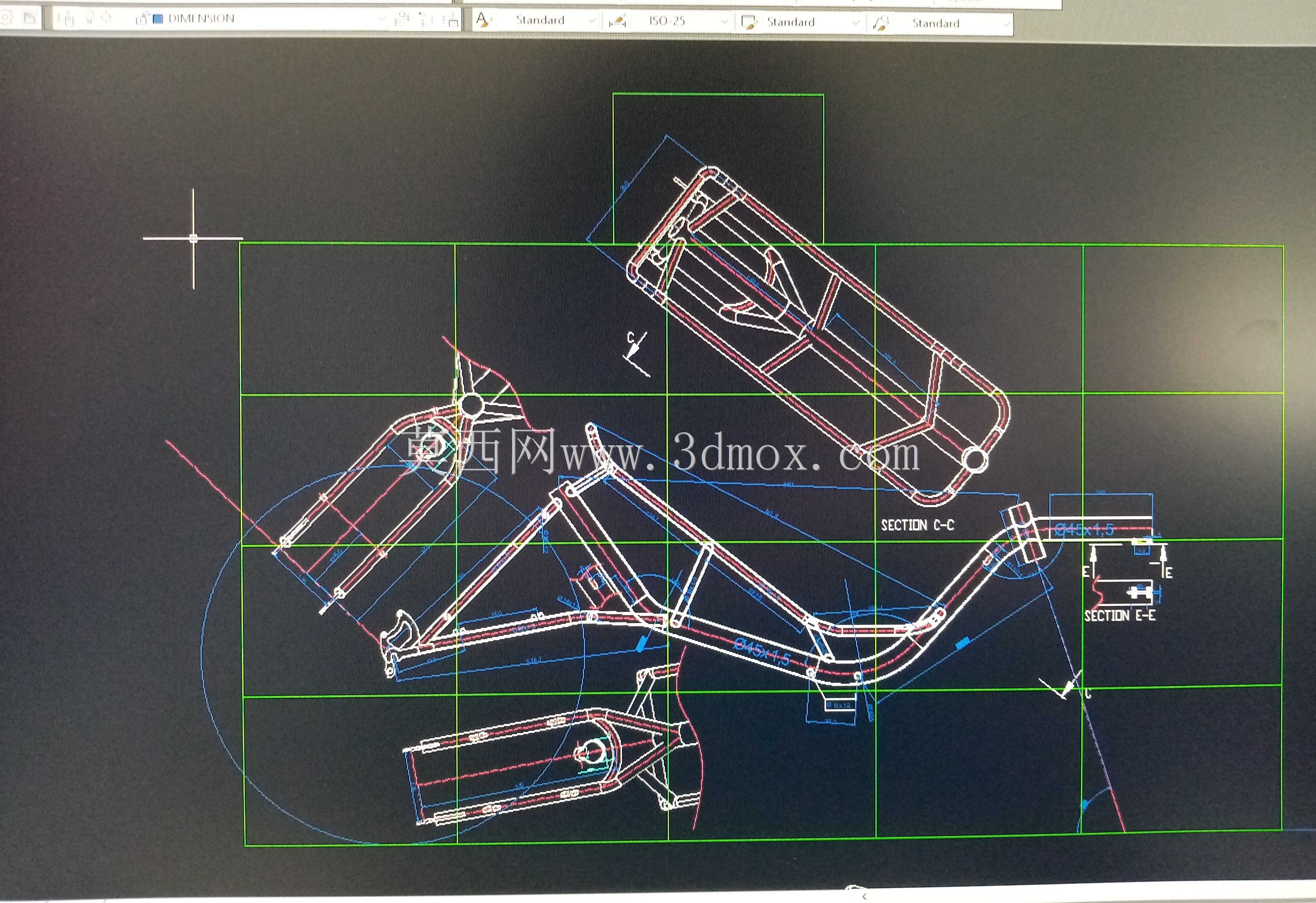

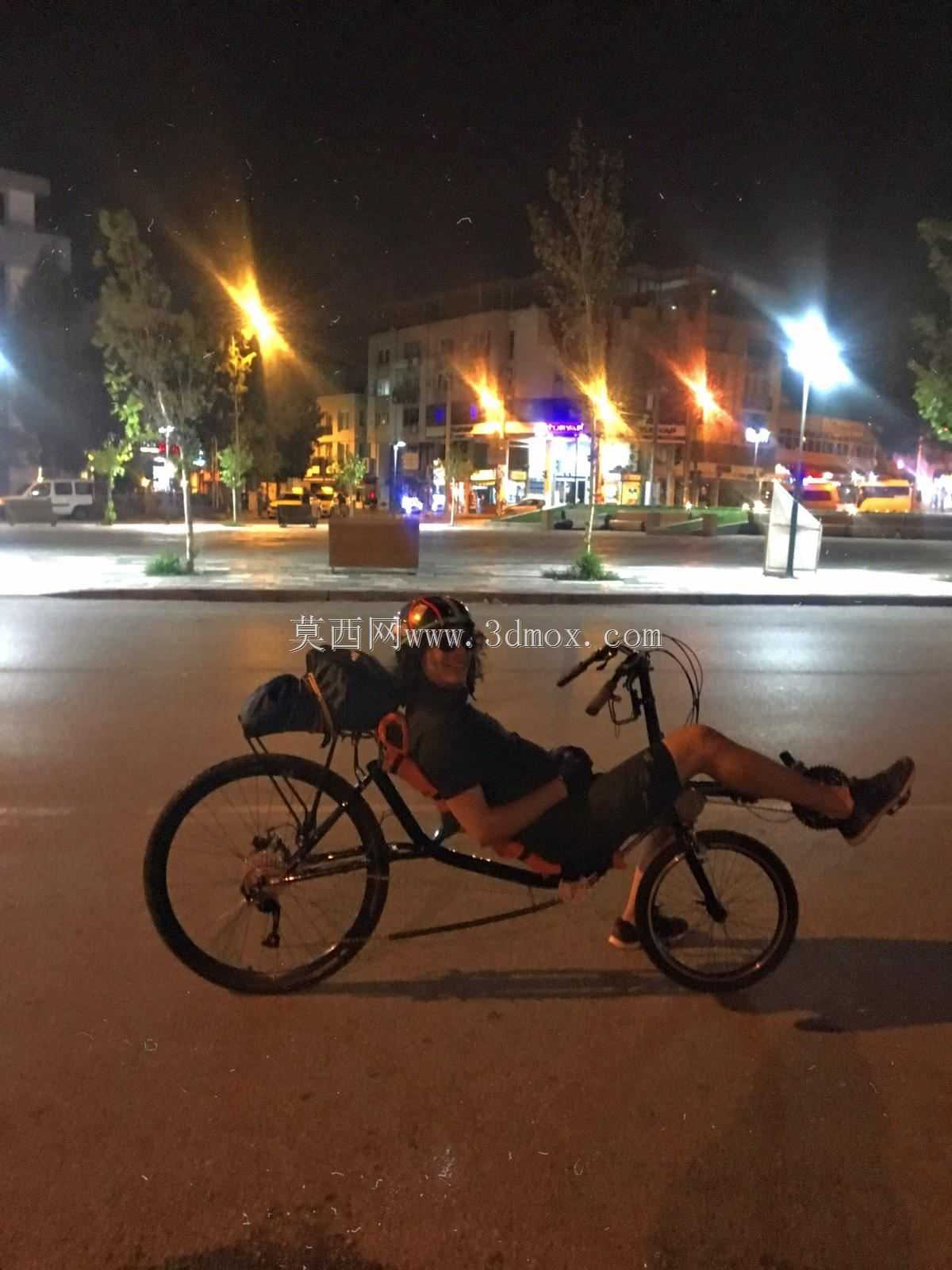

这款横卧自行车车架采用圆管弯折拼接的空间桁架结构，整体布局完全区别于传统直立自行车的三角车架形态，将骑乘者的坐姿重心大幅降低，适配长距离休闲骑行、躺骑竞速类的使用场景，能有效缓解传统直立骑行对腰腹、腕部的持续压迫，适合长途骑行爱好者、特殊骑行需求用户的车辆改装与整车装配使用。从结构设计逻辑来看，车架主体采用变径圆管作为承载基材，通过多段管材的空间角度拼接，形成兼具抗扭、抗弯性能的一体化承载框架，前端预留的头管安装位适配20英寸前轮的转向机构安装尺寸，头管倾角经过反复调校，既保证转向操作的灵活度，又避免高速骑行时出现转向过于灵敏导致的摆头风险。车架后段的安装边界严格匹配700c规格后轮的安装空间，后叉开档尺寸适配常规公路车轮组的花鼓安装标准，无需额外改装即可兼容市售的多数公路车变速、制动组件。车架中部的承载区域预留了骑乘者座椅的多组安装孔位，可根据不同身高用户的骑乘习惯调整座椅前后位置与倾斜角度，兼顾不同腿长用户的踩踏发力角度，避免膝关节在踩踏过程中出现非正常受力。管材衔接位置采用相贯线切割后满焊的连接工艺，所有焊缝位置都做了应力分散的圆弧过渡处理，避免应力集中导致的管材疲劳开裂，在保证整体结构强度的前提下，通过优化管材排布路径尽可能削减冗余重量，兼顾骑行过程中的轻量化需求。车架下部预留了脚踏传动机构的安装支点，适配中置牙盘的安装尺寸，传动走线的预留路径沿管材内侧排布，既避免骑行过程中管线剐蹭外界障碍物，也能让整车外观更加简洁规整。整体车架的离地间隙经过合理设定，既保证过弯时不会出现脚踏剐蹭地面的风险，又不会因为重心过高损失躺骑的稳定性，转向限位结构集成在头管与主车架的衔接位置，可限制前轮的最大转向角度，避免大角度转向时前轮与车架主体发生运动干涉。
