ABB FOCH0260-70型du/dt滤波装置结构设计

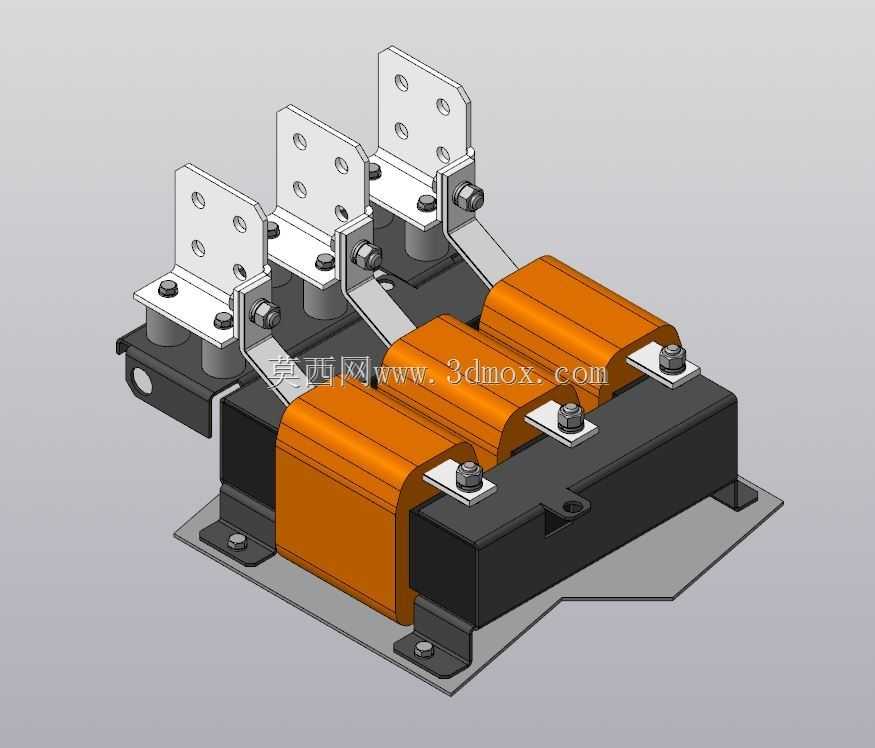

在变频传动系统的工程落地场景中，变频器输出端的高频脉冲电压变化率过高，会持续冲击电机绕组绝缘，同时沿线路传导的电磁干扰还会影响周边传感设备、控制回路的稳定运行，du/dt滤波器正是针对这类痛点设计的配套抑制器件，这款三相结构的滤波装置，可直接适配额定电流区间匹配的低压变频传动回路，在风机水泵、生产线输送传动、起重设备变频改造等场景中都有广泛应用。从结构设计来看，该装置采用三相共座集成布局，三个橙色包覆的电感绕组沿底座长度方向等距排布，绕组外部采用绝缘浸渍封装结构，既可以固定绕组线圈形态，避免长期运行受电磁力作用出现线圈位移，也能提升绕组间、绕组对地的绝缘耐受能力，适配工业现场多粉尘、温湿度波动的运行环境。绕组上方的三相引出端采用叠层铜排结构，每相铜排通过多组螺栓与接线端子座固定，端子座上预留的多组安装孔可适配不同线径的电缆压接端子，无需额外加工转接铜排就能完成现场接线，降低现场安装的加工工作量。底座采用折弯成型的碳钢安装板，底部预留的四个安装腰孔可适配不同孔距的安装柜体横梁，安装时无需精准配钻，可通过腰孔调整安装位置抵消柜体加工的尺寸误差，整体安装边界紧凑，可直接安装在变频柜内的出线侧安装梁上，不会占用过多柜内纵深空间，适配标准GGD、GCS等低压柜体的安装尺寸要求。设计过程中充分考虑了器件运行的散热需求，绕组与底座之间预留了足够的空气流通间隙，电感运行产生的热量可通过底部间隙形成自然对流散热，无需额外加装散热风机即可满足额定工况下的温升要求，同时铜排与绕组的连接部位采用螺栓压接加防松垫片的结构，可避免设备运行过程中受振动影响出现接线松动，降低长期运行的接触电阻过大隐患。接线端子与底座之间采用高强度绝缘支座隔离，可满足工频耐压、冲击电压的绝缘要求，避免带电部位对地击穿引发的短路故障，整体结构没有冗余的装饰性设计，所有结构特征都围绕电气性能、安装便捷性、运行可靠性展开，不管是做变频柜的结构布局设计，还是做传动系统的器件选型参考，该结构都具备很高的参考价值，建模过程中还原的安装孔位、铜排搭接尺寸、绕组外形参数，都可直接用于柜内布局的干涉检查，提前规避现场安装时出现的器件碰撞、接线空间不足等问题。
