80毫米规格CPU散热风扇金属防护格栅

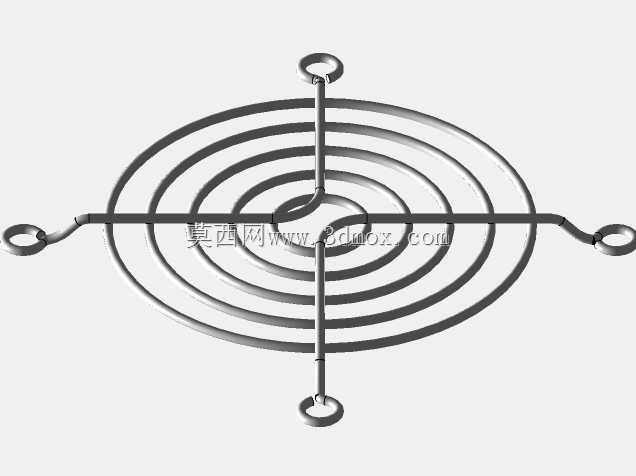

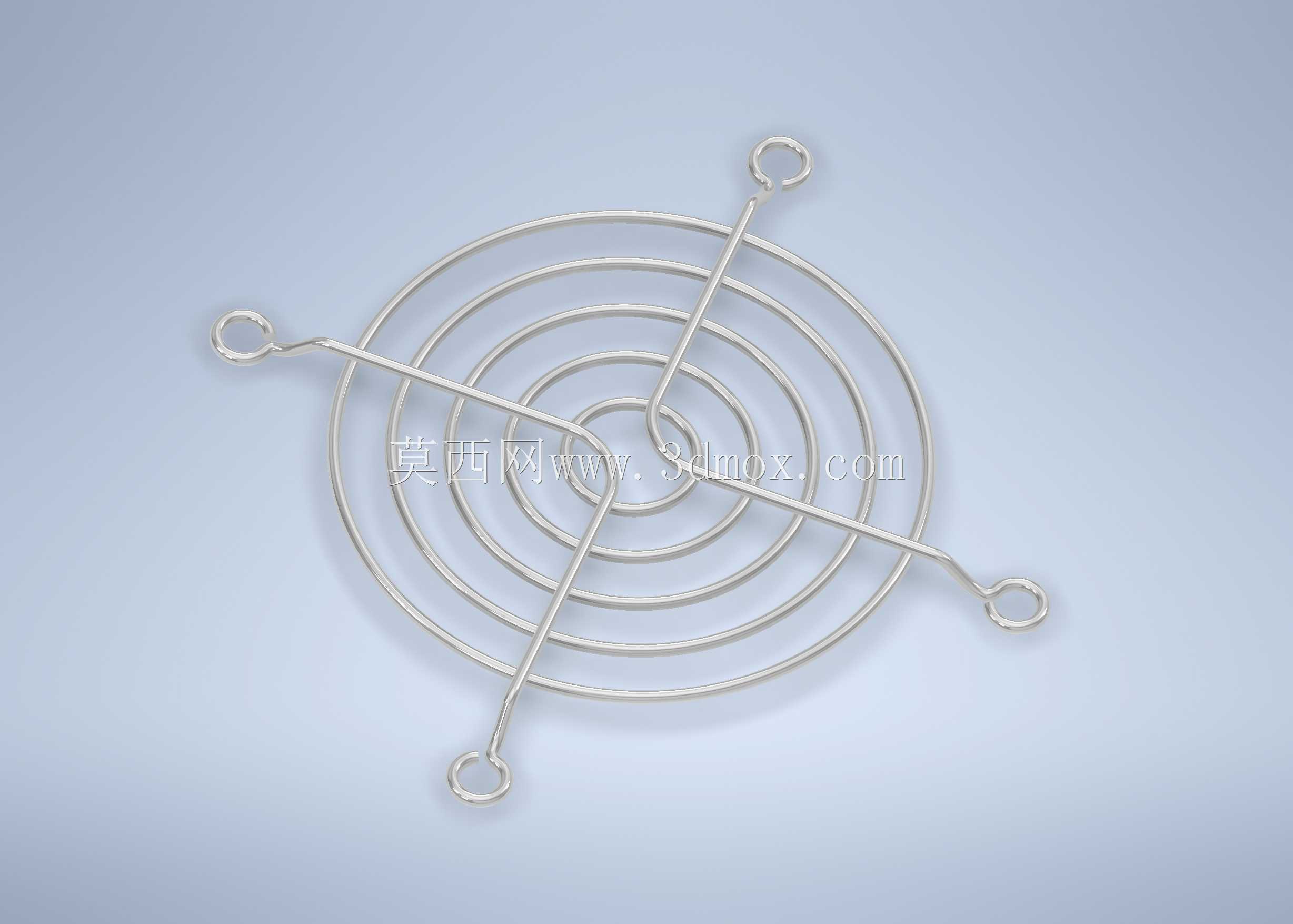

这款80毫米规格的风扇格栅，是针对小尺寸轴流散热风扇配套开发的防护结构件，日常在台式电脑CPU散热模组、老式通讯机柜散热单元、小型工控机箱通风位、桌面级迷你服务器散热位都能见到这类结构的身影，核心作用是在不阻挡风道气流通过的前提下，隔绝外部异物、线缆、人体手指直接接触高速旋转的风扇扇叶，避免扇叶打损、异物卡滞停转或是人员误触划伤的风险。从结构设计来看，整体采用同心圆金属丝排布作为主体防护面，四根径向支撑筋从中心区域向外延伸，末端一体弯折出带安装孔的固定耳，四个固定耳的孔位完全匹配标准80mm风扇的边角安装孔距，安装时可以直接套在风扇出风面或是进风面，和风扇共用安装螺丝固定在机箱或是散热塔架上，不需要额外开设安装孔位，适配性极强。设计过程中优先考量了通风效率与防护强度的平衡，同心圆金属丝的间距控制在8毫米以内，既可以保证成年人手指无法穿过格栅触碰扇叶，又不会因为丝条过密大幅增加风阻，实测对风扇风压风量的影响控制在5%以内，完全满足常规散热场景的通风需求。径向支撑筋采用和外圈同直径的金属线材弯折成型，和同心圆丝条的连接位置采用碰焊工艺固定，整体结构没有多余的拼接缝隙，表面做了电镀防锈处理，长期在机箱内的积尘温变环境下也不会出现锈迹脱落污染板卡的问题。四个末端的固定耳做了小圆环弯折处理，没有尖锐的线材切口，安装过程中不会划伤操作人员的手部，也不会割伤机箱内的走线绝缘层。这类格栅除了配套电脑CPU散热风扇使用，也可以适配同尺寸的机箱散热风扇、小型功放设备散热风扇、桌面3D打印机的散热通风位防护，只要是采用80mm标准安装孔位的轴流风扇，都可以搭配这款格栅做进出风面的防护，结构简单可靠，没有易损部件，一次安装即可长期使用，不需要额外维护。在建模过程中，严格按照标准80风扇的安装尺寸做边界约束，固定耳的安装孔中心距严格对齐71.5mm的标准孔位间距，格栅整体厚度控制在3.2毫米，安装后不会额外占用过多的机箱内部空间，不会和内存马甲、CPU供电线等周边部件产生安装干涉，金属丝的弯折圆角都做了工艺性处理，完全匹配常规金属线材折弯的量产工艺要求，不存在无法落地加工的异形结构。
