模块化拼接式地面线缆防护装置结构设计

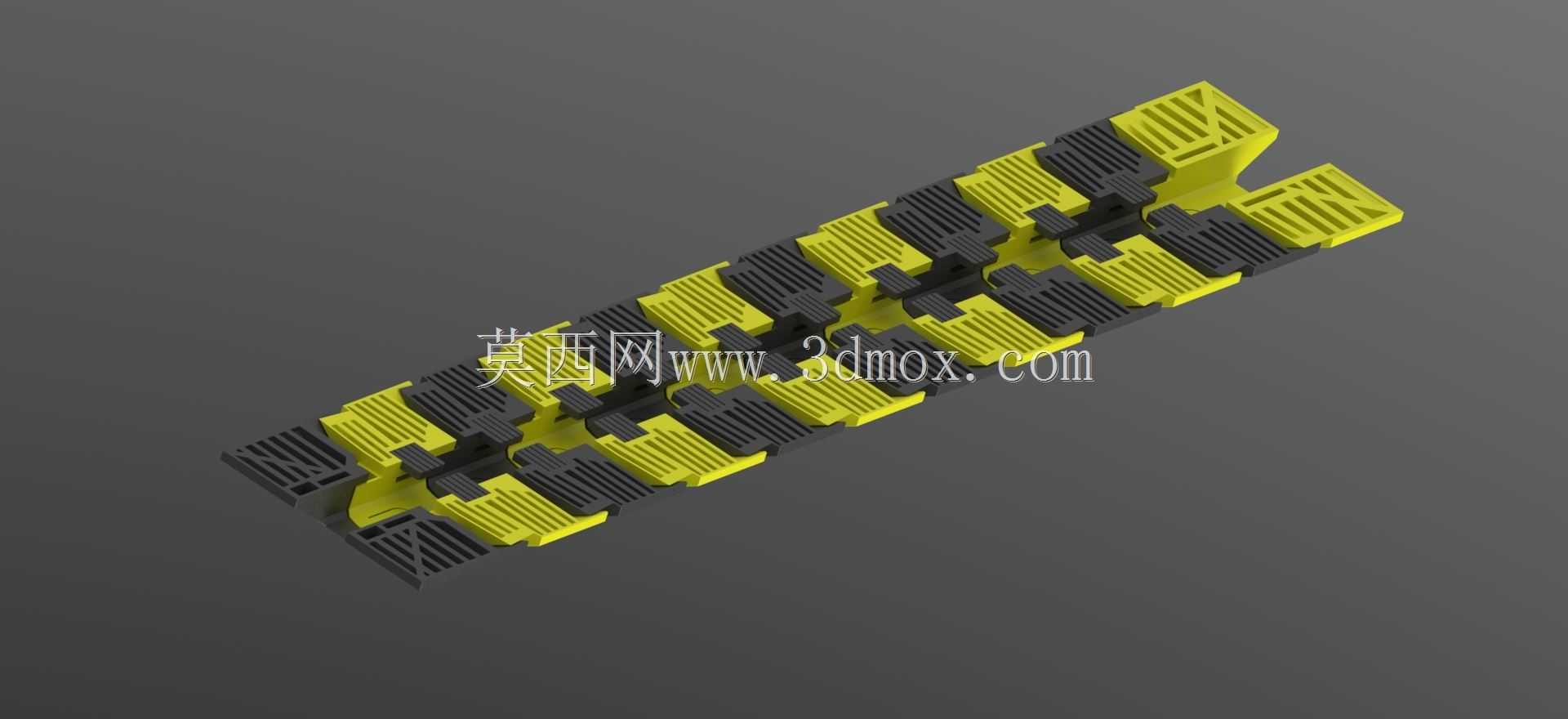

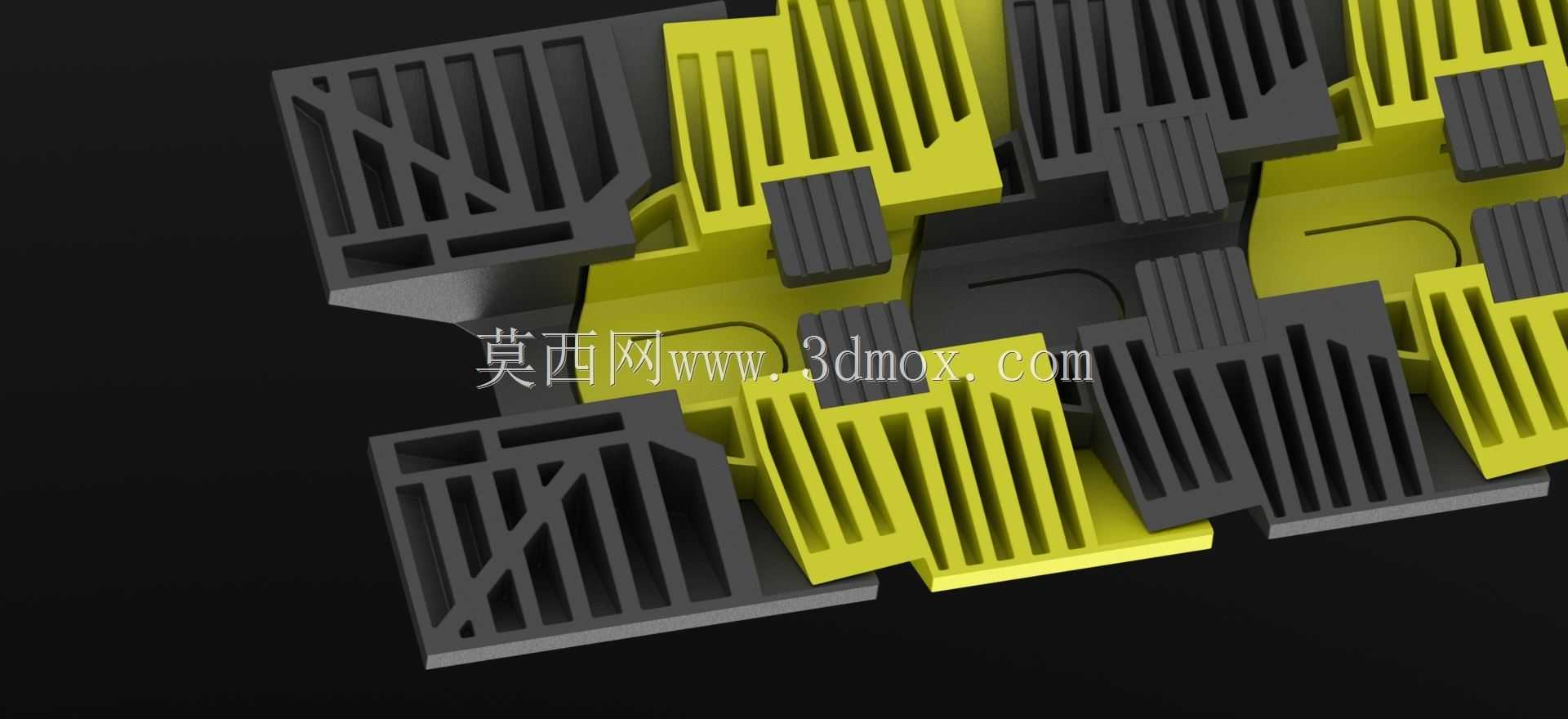

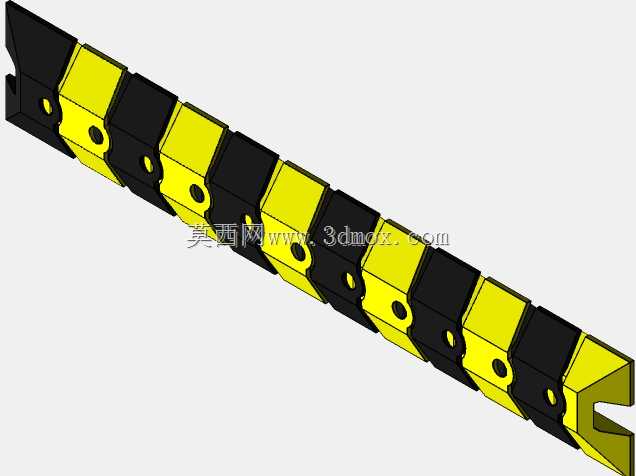

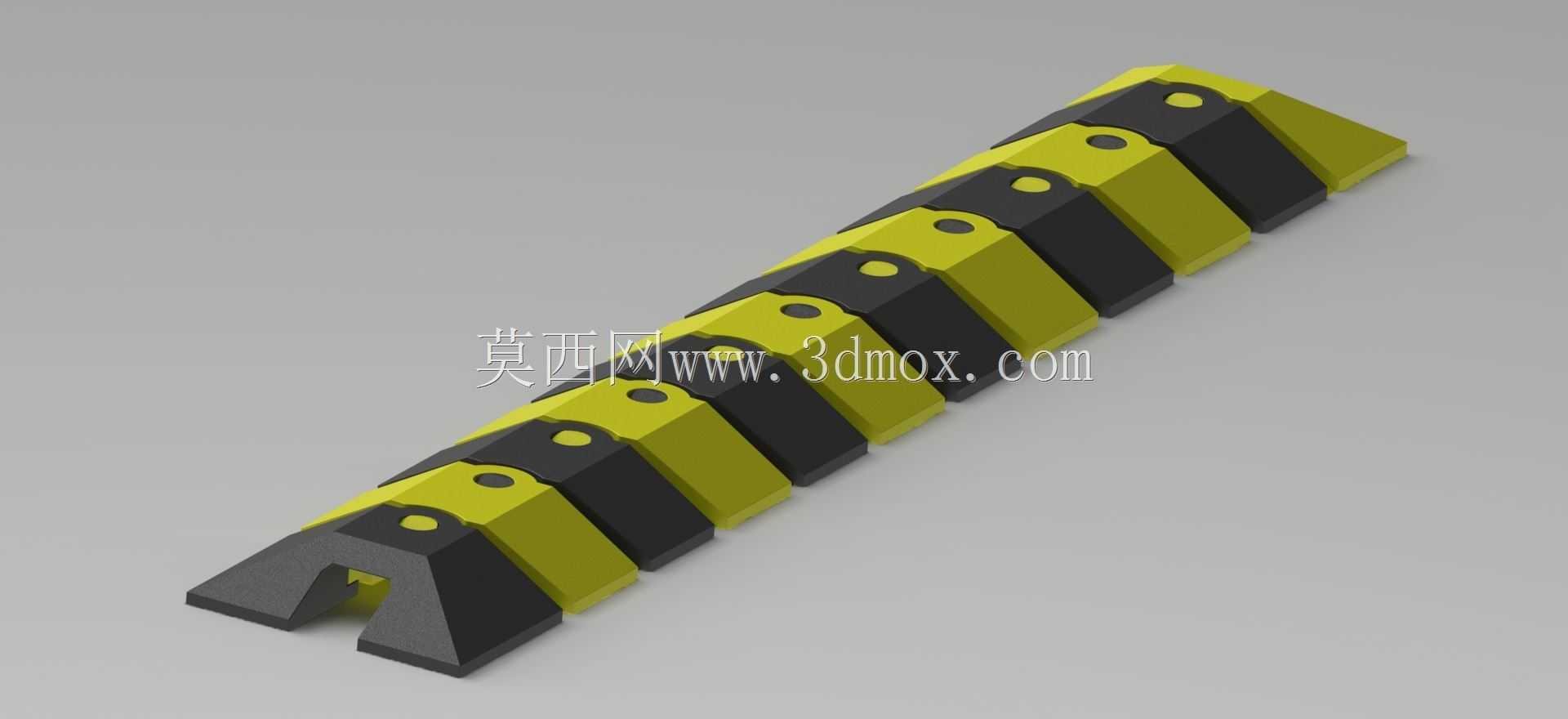

在车间临时布线、展会场地供电、户外临时作业点位的线缆布设场景中，地面明敷的线缆往往面临被过往车辆碾压、行人踩踏破损的风险，同时凸起的线缆也容易绊倒过往人员，存在安全隐患，这类拼接式线缆防护装置正是针对这类场景开发的实用结构。从结构设计逻辑来看，该装置采用分段模块化的设计思路，单段主体分为上下扣合的两个部分，下部基座开设内凹的线缆容纳槽，可容纳多根不同线径的动力线缆、信号线缆穿过，上部盖板与基座通过定位凸台与凹槽配合卡接，无需额外紧固件即可完成单段的组装，拼接时相邻段的端部设置有互相嵌合的榫卯定位结构，多段拼接时可自动对齐，不会出现沿长度方向的错位，使用者可根据实际需要防护的线缆长度，自由增减中间段的数量，适配不同的布设距离，无需裁切定制。从外形与安装边界来看，单段防护装置的两侧设置有缓坡过渡结构，当小型手推车、巡检电动车从侧面驶过时，缓坡可引导车轮平稳驶上防护装置顶面，避免出现硬冲击导致装置移位或盖板跳脱；顶面采用黄黑相间的警示配色，无需额外粘贴警示标识即可在各类地面环境下具备高辨识度，提醒过往人员注意此处有过线防护结构。装置底部可根据使用场景选择是否增设防滑纹理，在光滑的环氧地坪、瓷砖地面使用时，底部的防滑纹理可增大摩擦力，避免受车轮横向推力时出现横向滑移；在泥土地面、砂石地面使用时，可通过基座预留的沉头孔打入膨胀螺钉完成固定，适配不同的地面安装条件。在功能特性上，上部盖板的承压结构做了加强筋设计，可承受常规厂区内轻型作业车辆的反复碾压，不会出现盖板塌陷压伤内部线缆的情况；线缆容纳槽的内壁做了圆角过渡处理，穿线时不会刮伤线缆外绝缘层，扣合后的盖板与基座接缝紧密，可阻挡日常的洒水、地面溅水进入槽内，降低线缆遇水短路的风险。这类防护结构相比传统的一体式橡胶过线槽，拼接灵活性更强，局部段出现破损时可单独更换损坏段，无需整根报废替换，维护成本更低，同时硬质工程塑料的材质相比橡胶材质抗老化性能更好，在户外日晒环境下的使用寿命更长，适合各类临时或长期的地面线缆防护场景使用。
