离心式压缩机三元流叶轮结构设计

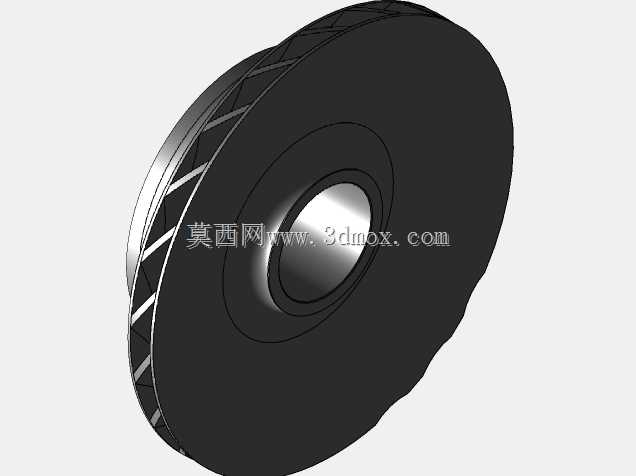

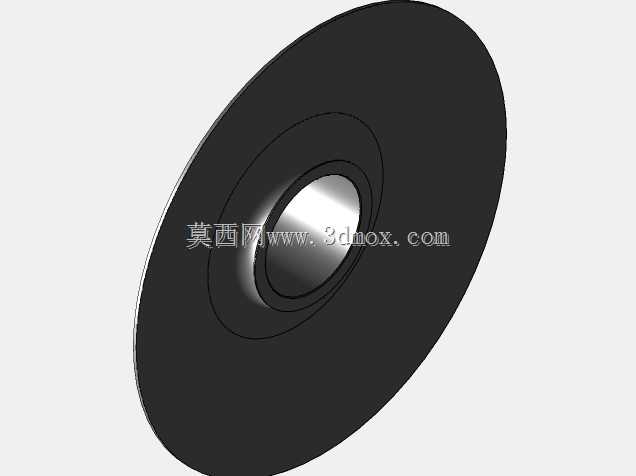

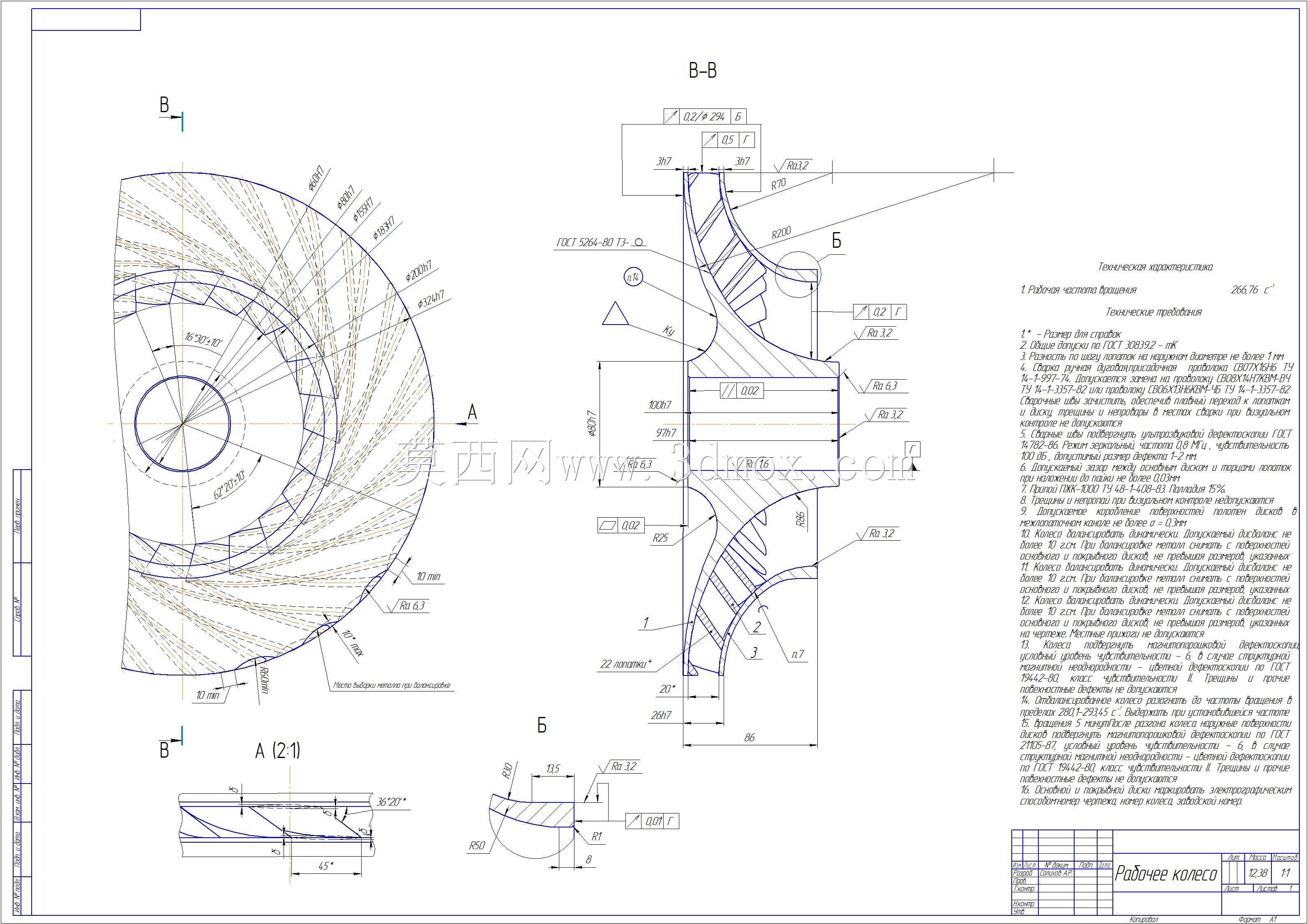

这款叶轮作为离心式压缩机的核心做功部件，其气动性能直接决定整台压缩机组的运行效率与压比输出能力，在化工流程气体输送、空分系统原料气增压、工业制冷机组冷媒压缩、高炉鼓风送风等场景中，都是决定整套设备能耗水平的关键零件。从结构设计逻辑来看，叶轮采用半开式三元扭曲叶片构型，叶片型线沿轴向与径向同时发生曲率变化，相比传统直叶片或二元圆弧叶片，能大幅降低气流在叶轮流道内的二次流损失与边界层分离风险，让气流从叶轮入口轴向进入后，平滑转向径向流出的过程中，尽可能减少涡流与流动死区，把叶轮旋转的机械能高效转化为气体的压力能与动能。设计过程中需要重点匹配叶轮入口的轮毂比与轮盖侧的收敛型线，入口段的导流锥结构能让进入叶道的气流均匀分布，避免入口冲角过大导致的喘振边界收窄，轮盘侧的加厚过渡段则是为了平衡高速旋转下的离心应力，在叶片与轮盘的连接位置做了大圆角过渡处理，避免应力集中导致的疲劳开裂，适配每分钟上万转的高转速运行工况。从安装边界来看，叶轮中心的通孔为与主轴配合的定位安装孔，孔内预留了键槽安装位，装配时需要保证叶轮与主轴的同轴度公差控制在0.02mm以内，避免高速旋转时产生过大的动不平衡量，引发机组振动超标；叶轮外缘的轮盖侧为无叶扩压器的对接面，安装时需要保证叶轮出口与扩压器入口的轴向间隙在设计值范围内，间隙过大会导致气流泄漏损失增加，间隙过小则可能在热态运行时发生动静碰磨。叶片外缘的斜切结构是为了匹配蜗壳的流道入口角度，让从叶轮流出的高速气体能顺畅进入扩压器与蜗壳完成动能到压力能的进一步转换，轮盘背面的结构则预留了平衡盘的安装位置，用来平衡叶轮两侧的气体轴向力，降低止推轴承的负载。在实际选型匹配中，这款叶轮的流道宽度适配中等流量的压缩工况，叶片数的选择经过气动计算优化，既避免叶片数过少导致的流道扩散度过大、气流脱流严重，也不会因为叶片数过多增加气流的摩擦损失与阻塞风险，整体结构兼顾了气动效率与结构强度，能在长期连续运行的工况下保持性能稳定，减少因叶轮磨损或变形导致的机组效率衰减。
