涡轮压缩机用离心式叶轮结构设计

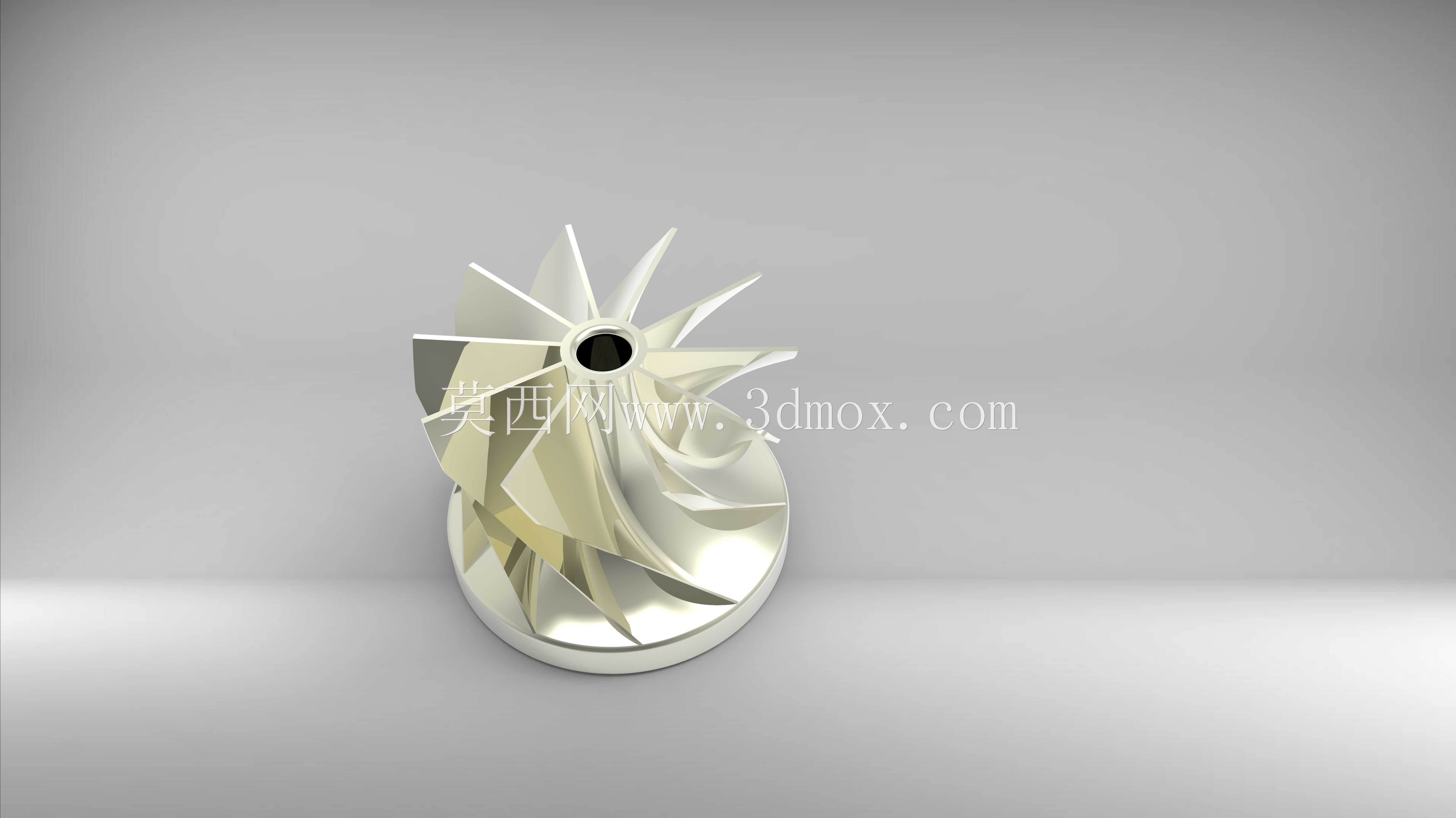

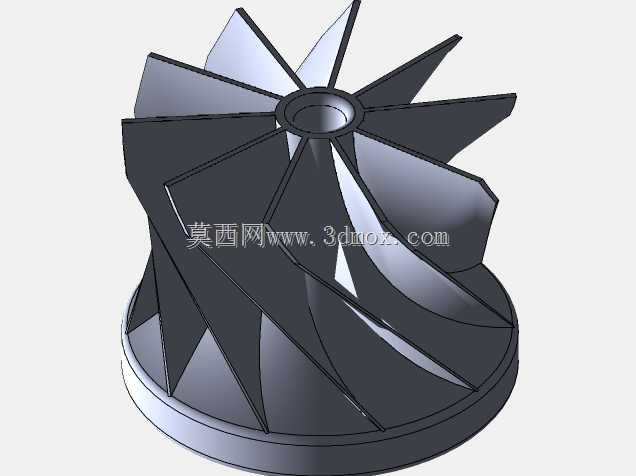

这款叶轮是涡轮增压器与涡轮压缩机的核心做功部件，日常在车用动力系统、工业气源压缩设备、小型航空辅助动力单元中都能见到它的应用场景，核心作用是完成流体介质的动能与压力能转换，直接决定整套增压或压缩系统的工作效率与压比参数。从实际工况出发，设计时首先要匹配轴向进气的流道走向，叶片采用大扭角三元流曲面构型，能让轴向进入的热空气在叶轮流道内平稳完成转向，避免气流在叶片前缘出现分离损失，气流顺着叶片曲面加速到高流速后，沿叶轮径向方向排出，进入后续的扩压结构完成压力提升。叶轮主体采用轮盘与叶片一体化的构型，中心设置定位安装孔，可直接与高速传动轴过盈配合装配，轮盘背面做了等强度减薄设计，既控制整体转动惯量，避免高速启停过程中传动轴承受过大冲击载荷，也能保证10万转级工作转速下的结构强度，不会出现轮盘蠕变或叶片断裂的失效问题。叶片前缘做了小圆角修型处理，能降低进气端的气流冲击损失，叶片尾缘厚度控制在合理区间，减少尾迹涡流带来的能量损耗，相邻叶片间的流道截面沿气流方向平滑收缩，保证气流在流道内加速过程中流速均匀，不会出现局部低压区引发的喘振隐患。安装边界上，叶轮中心孔的同轴度、轮盘端面的垂直度都有严格公差要求，装配时需保证叶轮与扩压器、进气蜗壳的同轴度偏差在允许范围内，避免叶顶间隙不均导致的效率下降，同时要做动平衡校正，抵消高速旋转时的不平衡量，避免整机运行出现异常振动。这类叶轮的曲面建模需要严格遵循流体仿真得到的型线坐标，每个截面的翼型角度、弦长参数都要匹配设计压比与流量要求，不能随意改动曲面曲率，否则会直接改变流道内的气流走向，导致整机压比不足、效率下降甚至无法正常工作。
