小型直流有刷驱动电机结构设计

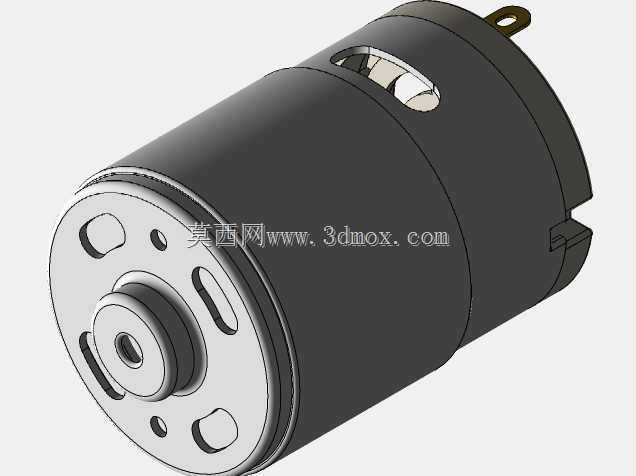

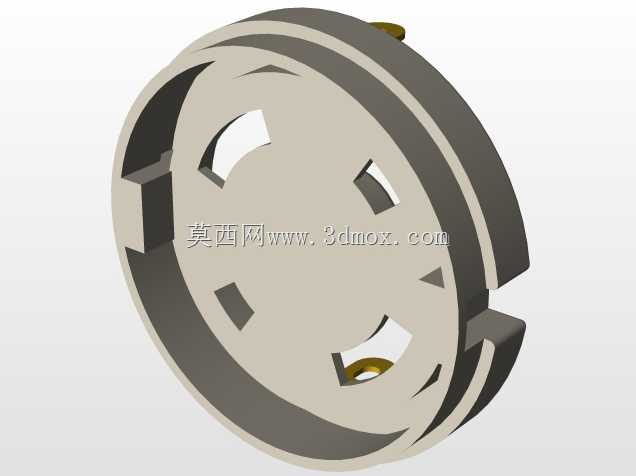

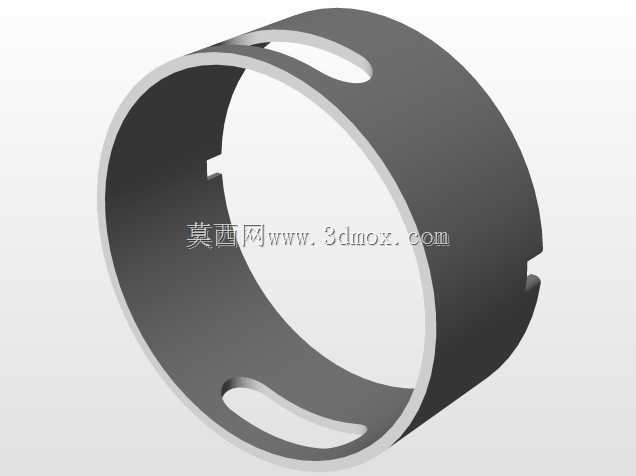

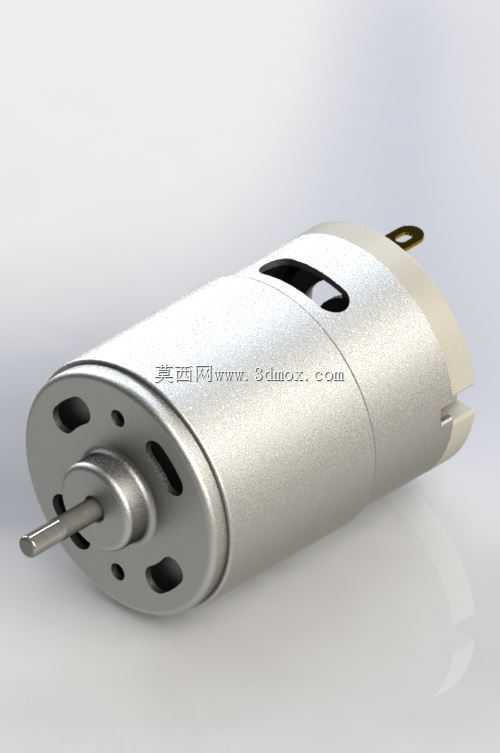

这类小型直流有刷电机是民用小型机电产品里应用极广的动力输出部件，日常接触到的遥控玩具、小型家用电动工具、车载小功率执行机构、桌面自动化小装置里，都能见到同规格产品的身影。从结构设计逻辑来看，这类电机优先平衡输出扭矩、运行噪音与装配便捷性，外壳采用拉伸镀锌钢筒一体成型，既可以作为定子磁钢的安装载体，也能形成闭合磁路减少磁损，同时钢筒自身的结构强度可以承受日常装配、运行过程中的径向受力，避免定子变形导致的转子扫膛问题。输出端的端盖采用冲孔成型工艺，预留的多个通风孔对应内部转子的换向区域，电机持续带载运行时，转子转动带动的气流可以从端盖孔位流通，带走换向器与碳刷摩擦产生的热量，也能将碳刷磨损产生的少量碳粉及时排出，避免碳粉堆积在换向片间隙造成短路故障。输出轴采用调质碳钢加工，轴伸端的直径公差严格控制在过渡配合区间，既可以直接压装塑料齿轮、同步带轮这类传动件，也能适配小型联轴器连接后续减速结构，端盖上的安装定位凸台与轴伸的同轴度控制在合理公差范围内，能保证安装后传动部件的跳动量处于允许区间，减少运行过程中的振动与噪音。尾部的端盖集成了碳刷架与供电接片，接片采用镀锡铜材冲压成型，既可以直接焊接导线供电，也能适配插接式供电端子，省去焊接工序提升批量装配效率。从安装边界来看，这类圆柱型电机通常采用两种安装方式，一种是通过钢筒外壁配合弹性卡箍固定在安装支架上，对安装孔的位置公差容忍度较高，适合玩具类对装配精度要求不高的场景；另一种是通过前端盖的两个安装孔用螺丝锁付在安装基座上，定位精度更高，适合对传动同轴度有要求的小型设备场景。设计这类电机的三维模型时，需要重点关注定子磁钢的安装槽位与转子的气隙均匀度，气隙过大会导致电机空载电流升高、输出扭矩下降，气隙过小则容易因为零件加工公差累积造成转子擦碰定子，同时要预留碳刷的磨损行程空间，保证碳刷在整个寿命周期内都能和换向器可靠接触，端盖上的通风孔位置要避开内部碳刷架的安装位，避免装配时出现干涉。实际选型应用时，这类电机的空载转速、额定扭矩参数和绕线参数直接相关，同外形尺寸的电机可以通过调整转子绕线的线径、匝数适配不同的供电电压与负载需求，三维建模时可以将转子绕线区域做成参数化结构，方便后续调整参数快速生成不同性能规格的电机模型，不用重复搭建基础结构。
