微型行星减速驱动电机结构设计

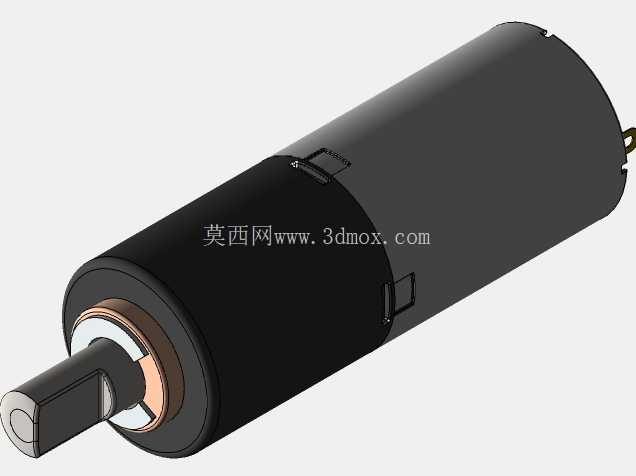

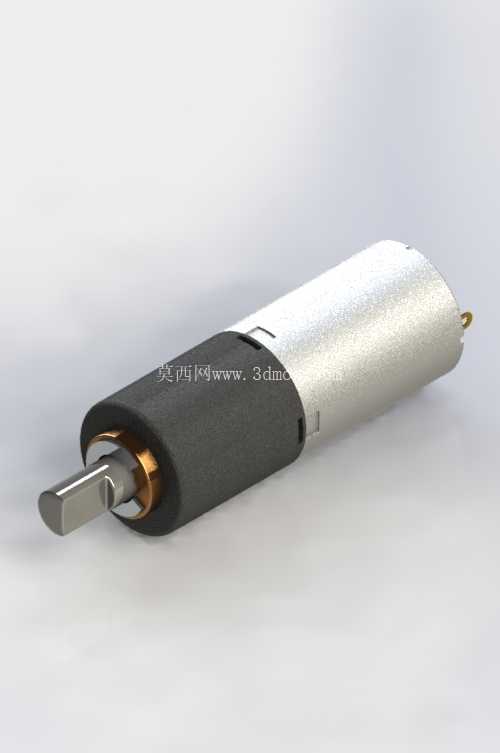

　　这类微型行星减速电机常被用在空间受限、需要低转速大扭矩输出的场景里，比如小型智能门锁的锁舌驱动、桌面级精密仪器的进给机构、消费电子类小设备的动力模组，还有部分玩具的动力传动单元，相比普通直驱电机，它能在极小的安装空间内实现扭矩放大，匹配负载端的转速需求，不用额外搭建复杂的减速传动链路。从结构设计逻辑来看，这款电机把驱动单元和行星减速级做了同轴集成，输出轴直接从减速端中心伸出，整体外壳做了两段式设计，后半段是驱动电机的金属屏蔽外壳，既可以保护内部的绕组与磁钢，也能起到散热和电磁屏蔽的作用，避免驱动时的电磁干扰影响周边敏感元器件；前半段的减速舱段做了防滑的包覆结构，既方便装配时的夹持定位，也能在设备运行时降低外壳与安装基座之间的共振传导。

　　设计过程中首先要匹配的是安装边界，这类微型驱动件的安装通常依赖外壳的圆柱面做径向定位，输出轴的扁位结构是扭矩传递的关键，轴端的扁位加工公差需要控制在合理范围，既保证和负载连接件的配合间隙不会过大导致传动回程，也不会因为过盈量太大造成装配困难。行星减速级的设计上，内齿圈和减速舱外壳做了一体化集成，减少了额外的零件装配累积误差，行星轮的支撑轴直接固定在前端的输出架上，每一级的齿轮模数都根据减速比和输出扭矩做了匹配，保证在额定负载下轮齿的弯曲强度和接触强度都能满足长期运行的要求，不会出现断齿或者过度磨损的问题。

　　实际选型应用时，需要注意输出轴的轴向窜动量控制，这类微型减速电机的轴向间隙通常控制在零点几毫米的范围内，如果负载端有轴向力作用，需要额外做轴向承载的结构设计，避免力直接作用在减速机构的行星轮支撑上，加速零件磨损。外壳的直径尺寸是这类电机安装的核心参数，通常这类微型行星电机的外径在十毫米级，长度根据减速级数的不同有所变化，单级减速的长度更短，多级减速可以获得更大的减速比，输出扭矩也会相应提升，但长度会随之增加，设计安装腔的时候需要预留足够的轴向空间，同时要在外壳侧面预留走线的空间，避免电源线被挤压破损。

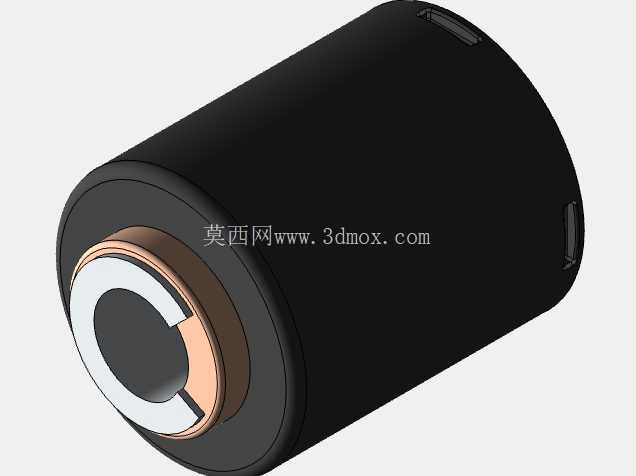

　　从传动特性来看，行星减速结构的传动效率比普通的蜗轮蜗杆减速更高，同轴输出的结构也让整体的传动平衡性更好，运行时的震动和噪音更低，适合对运行噪音有要求的消费类产品场景。设计建模的时候，需要重点关注几个配合面的公差：输出轴和前端盖的轴承配合位，电机外壳和减速舱的连接配合位，行星轮和内齿圈、太阳轮的啮合间隙，这些位置的公差配合直接决定了成品的运行顺畅度和回程间隙大小。另外输出轴端的金属衬套设计，是为了降低输出轴转动时和前端盖之间的摩擦，提升长期运行的耐磨性能，衬套的材质通常选择自润滑的铜基材质，不用额外添加润滑脂就能满足长时间的低摩擦运行需求。在实际的设备集成中，这类电机的安装通常采用抱紧式的固定结构，利用前半段的包覆层或者金属外壳的圆柱面做径向抱紧，不需要额外的法兰安装孔，进一步缩小了安装所需的空间，适合在紧凑的设备内部布局。需要注意的是，这类微型电机的输出轴不能承受过大的径向力，因为行星架的支撑结构尺寸很小，过大的径向载荷会导致行星轮偏载，加速轮齿磨损，甚至造成输出轴卡滞，如果负载端有径向力，需要在负载侧额外增加支撑轴承，把径向力承载在设备的基座结构上，不要让电机的输出轴承受额外的径向载荷。
