3D打印微型永磁水轮发电装置

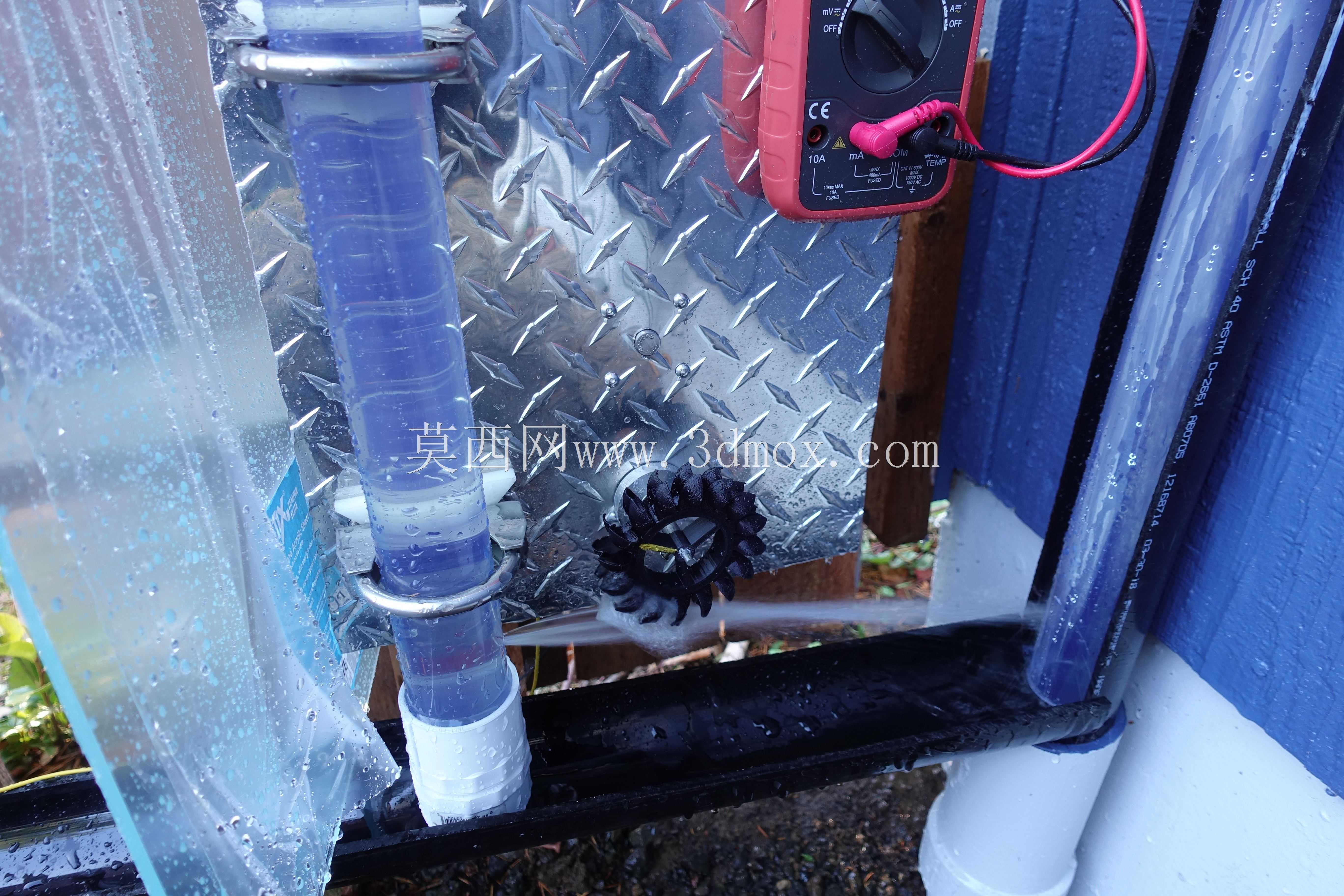

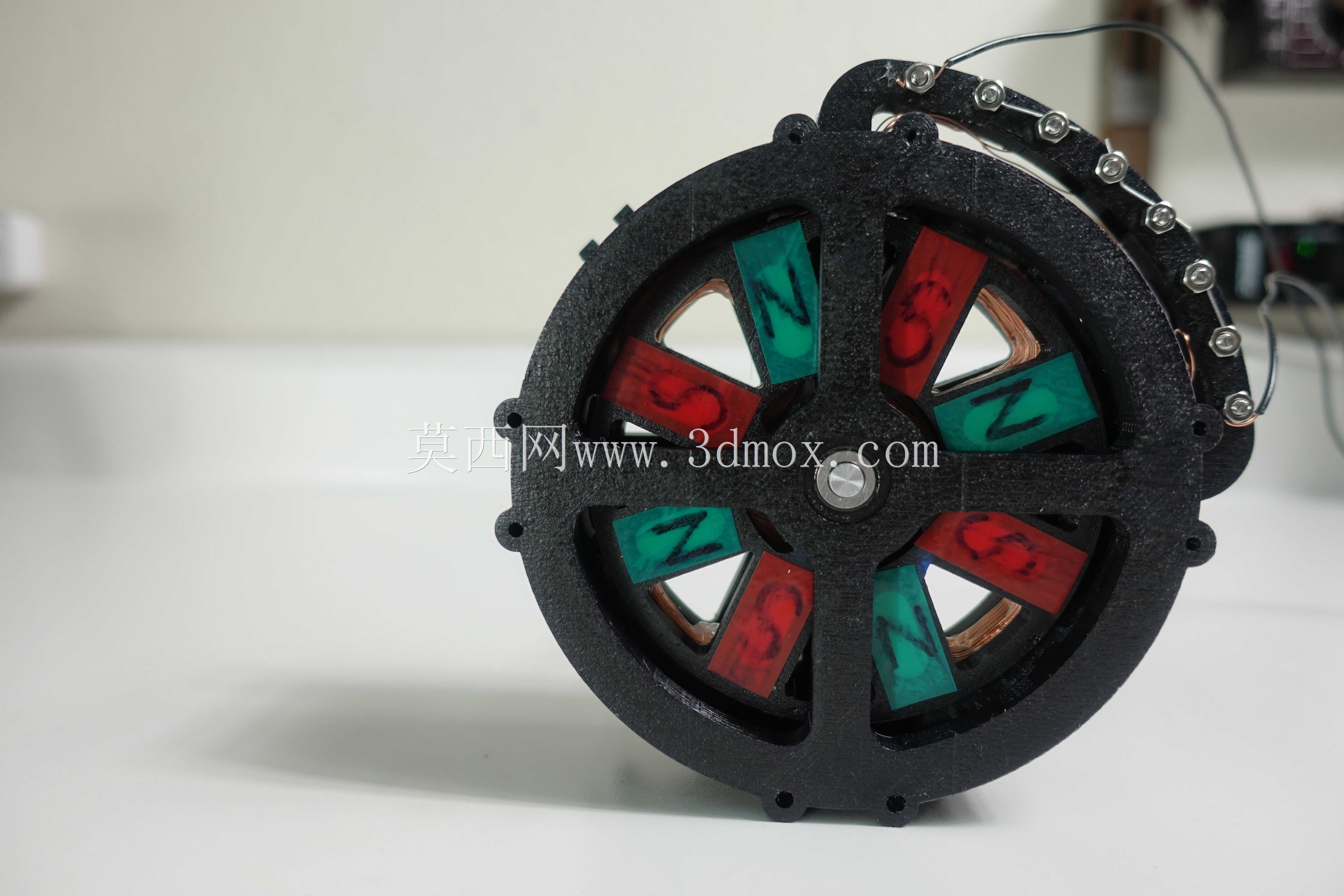

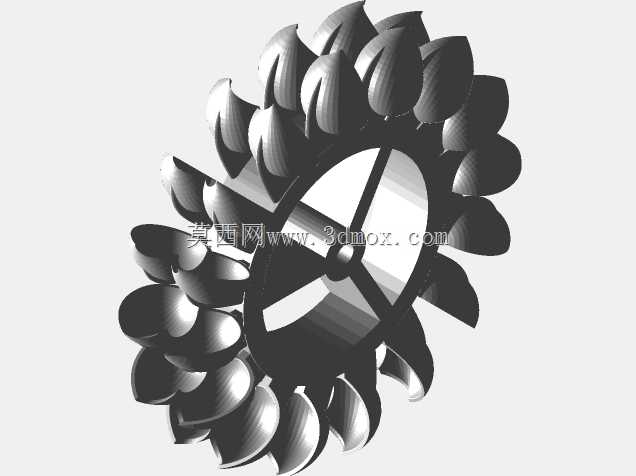

这款微型水轮发电装置主打低水头微水能采集场景，适配建筑雨水槽、山间细小径流、小型输水管道旁通支路这类常规水电设备无法覆盖的微流量、低落差应用场景，可作为低功耗传感节点、户外小型指示装置的分布式供电单元，无需外接主电源即可实现离网持续供电，解决偏远点位、临时监测场景的供电布线难题。整体结构采用轮辐式一体化设计，外圈为定子安装基座，内置多组线圈绕组，轮辐间均匀嵌装永磁体作为转子，水流冲击轮辐结构带动转子旋转时，永磁体磁场切割定子线圈即可产生感应交流电，输出功率可满足毫瓦级低功耗设备的供电需求。设计阶段充分考虑3D打印工艺的成型特性，所有结构件均采用无倒扣、少支撑的拆分设计，打印完成后仅需简单嵌装磁体、绕制定子线圈即可完成组装，无需复杂的机加工工序，降低自制与小批量试制的门槛。安装边界上，装置整体为圆盘式结构，径向安装孔位沿外圈均匀分布，可直接通过螺栓固定在雨水槽出水端、小型引水渠的侧壁，进水端可直接对接常规落水管出口，无需额外加装导流变径结构，适配多数民用建筑的雨水排放系统尺寸。转子与定子之间预留均匀气隙，既避免转动过程中出现结构擦碰，也能保证磁通量的有效利用，轮辐式的转子结构同时充当水轮受流部件，水流直接冲击轮辐间隙即可带动转子转动，无需额外加装叶轮结构，进一步压缩整体轴向尺寸，适配狭小安装空间。线圈绕组采用分层绕制方式固定在定子基座的槽位内，出线端直接从基座侧边的走线槽引出，可外接整流稳压模块为储能电容或小型蓄电池充电，应对水流波动带来的输出电压不稳定问题。永磁体采用交替极性排布，保证转子转动过程中磁场变化均匀，降低输出电压的脉动幅度，减少后续稳压电路的处理压力。外壳结构做了防水挡边设计，可避免水流飞溅进入线圈安装区域，降低绕组受潮短路的风险，适配户外露天的安装使用环境。
